8259 中的服務中暫存器

此外，一個 8 位暫存器對當前執行的中斷請求進行跟蹤記錄。如果當前正在處理請求 IR6，則 ISR 的內容將為 01000000。如果在 IR6 的服務過程中，以任何方式請求 IR3 變得活躍，8259 將 ISR 的第 3 位設定為 1 並激活輸出 INT。但是，ISR 的第 6 位始終保持為 1，因為 IR6＆nbsp;請求尚未完全得到處理。因此，ISR 的內容變為 01001000。以下所述的假設有助於實現這一點。

• 在 8259 以完全巢狀模式執行之前，無需優先順序輪換，這樣 IR3＆nbsp;的優先順序高於 IR6。

• 處理器應在為 IR6 指定的例程中啟用中斷。

• 直到 IR3 請求尚未遮蔽。

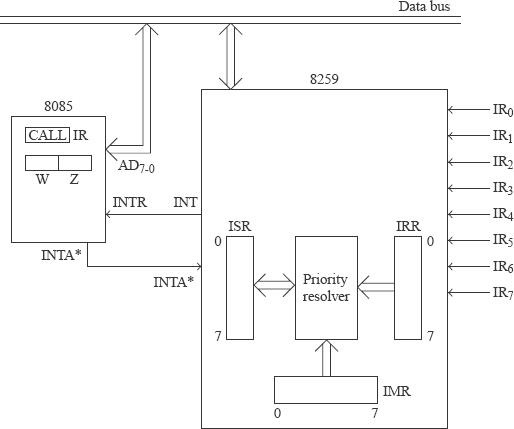

圖：8259 與 8085 處理器一起連線
