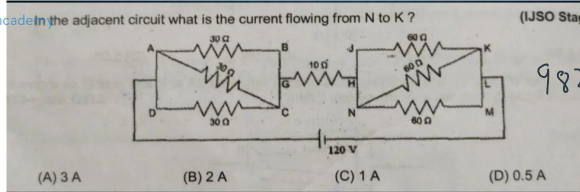

如下圖所示電路中，從 N 到 K 流動的電流是多少？

解答

前三個30歐姆電阻並聯的等效電阻

1/R = 1/30 + 1/30 + 1/30 = 3/30

R = 30/3 = 10 歐姆

後三個60歐姆電阻並聯的等效電阻

1/R = 1/60 + 1/60 + 1/60 = 3/60

R = 60/3 = 20 歐姆

這兩個並聯組合之間串聯了一個10歐姆電阻

因此，10歐姆、10歐姆和20歐姆串聯電路的等效電阻

為 10歐姆 + 10歐姆 + 20歐姆 = 40歐姆

電路中的電流 = 120 V / 40歐姆 = 3 A

此電流在三個60歐姆電阻之間平均分配

從 N 到 K 流動的電流 = 3/3 = 1 安培

因此，選項 (C) 1A 正確
