iText - 繪製弧線

在本章中，我們將瞭解如何使用 iText 庫在 PDF 文件上繪製弧線。

在 PDF 上繪製弧線

您可以透過例項化 **Document** 類來建立一個空的 PDF 文件。在例項化此類時，需要將 **PdfDocument** 物件作為引數傳遞給其建構函式。

要在 PdfDocument 上繪製弧線，請例項化包 **com.itextpdf.kernel.pdf** 中的 **PdfCanvas** 類。canvas 並使用此類的 **arc()** 方法建立弧線。

以下是如何在 PDF 文件上繪製弧線的步驟。

步驟 1：建立 PdfWriter 物件

**PdfWriter** 類表示 PDF 的 DocWriter。此類屬於包 **com.itextpdf.kernel.pdf**。此類的建構函式接受一個字串，表示要建立 PDF 檔案的路徑。

透過將字串值（表示您需要建立 PDF 的路徑）傳遞給其建構函式來例項化 PdfWriter 類，如下所示。

// Creating a PdfWriter
String dest = "C:/itextExamples/drawingArc.pdf";
PdfWriter writer = new PdfWriter(dest);

當此型別的物件傳遞給 PdfDocument（類）時，新增到此文件的每個元素都將寫入指定的檔案。

步驟 2：建立 PdfDocument 物件

**PdfDocument** 類是表示 iText 中 PDF 文件的類。此類屬於包 **com.itextpdf.kernel.pdf**。要例項化此類（在寫入模式下），需要將 **PdfWriter** 類的物件傳遞給其建構函式。

透過將 PdfWriter 物件傳遞給其建構函式來例項化 PdfDocument 類，如下所示。

// Creating a PdfDocument
PdfDocument pdfDoc = new PdfDocument(writer);

建立 PdfDocument 物件後，您可以使用其類提供的相應方法新增各種元素，例如頁面、字型、檔案附件和事件處理程式。

步驟 3：建立 Document 物件

包 **com.itextpdf.layout** 中的 **Document** 類是建立自包含 PDF 時的根元素。此類的一個建構函式接受 **PdfDocument** 類的物件。

透過將上一步中建立的 **PdfDocument** 類的物件作為引數傳遞給 **Document** 類的建構函式來例項化 **Document** 類，如下所示。

// Creating a Document
Document document = new Document(pdfDoc);

步驟 4：建立 PdfCanvas 物件

使用 **PdfDocument** 類的 **addNewPage()** 方法建立一個新的 **PdfPage** 類。

透過將上面建立的 **PdfPage** 物件傳遞給此類的建構函式來例項化包 **com.itextpdf.kernel.pdf.canvas** 中的 **PdfCanvas** 物件，如下所示。

// Creating a new page
PdfPage pdfPage = pdfDoc.addNewPage();

// Creating a PdfCanvas object
PdfCanvas canvas = new PdfCanvas(pdfPage);

步驟 5：繪製弧線

使用 **Canvas** 類的 **arc()** 方法繪製弧線，並使用 **fill()** 方法填充它，如下所示。

// Drawing an arc
canvas.arc(50, 50, 300, 545, 0, 360);

// Filling the arc
canvas.fill();

步驟 6：關閉文件

使用 **Document** 類的 **close()** 方法關閉文件，如下所示。

// Closing the document
document.close();

示例

以下 Java 程式演示瞭如何使用 iText 庫在 PDF 文件中繪製弧線。

它建立一個名為 **drawingArc.pdf** 的 PDF 文件，並在其中繪製一個弧線，並將其儲存到路徑 **C:/itextExamples/** 中。

將此程式碼儲存在名為 **DrawingArc.java** 的檔案中。

import com.itextpdf.kernel.color.Color;
import com.itextpdf.kernel.pdf.PdfDocument;
import com.itextpdf.kernel.pdf.PdfPage;
import com.itextpdf.kernel.pdf.PdfWriter;
import com.itextpdf.kernel.pdf.canvas.PdfCanvas;
import com.itextpdf.layout.Document;

public class DrawingArc {
   public static void main(String args[]) throws Exception {
      // Creating a PdfWriter
      String dest = "C:/itextExamples/drawingArc.pdf";
      PdfWriter writer = new PdfWriter(dest);

      // Creating a PdfDocument object
      PdfDocument pdfDoc = new PdfDocument(writer);

      // Creating a Document object
      Document doc = new Document(pdfDoc);

      // Creating a new page
      PdfPage pdfPage = pdfDoc.addNewPage();

      // Creating a PdfCanvas object
      PdfCanvas canvas = new PdfCanvas(pdfPage);

      // Drawing an arc
      canvas.arc(50, 50, 300, 545, 0, 360);

      // Filling the arc
      canvas.fill();

      // Closing the document
      doc.close();

      System.out.println("Object drawn on pdf successfully");
   }
}

使用以下命令從命令提示符編譯並執行儲存的 Java 檔案：

javac DrawingArc.java
java DrawingArc

執行後，上述程式將建立一個 PDF 文件，顯示以下訊息。

Object drawn on pdf successfully

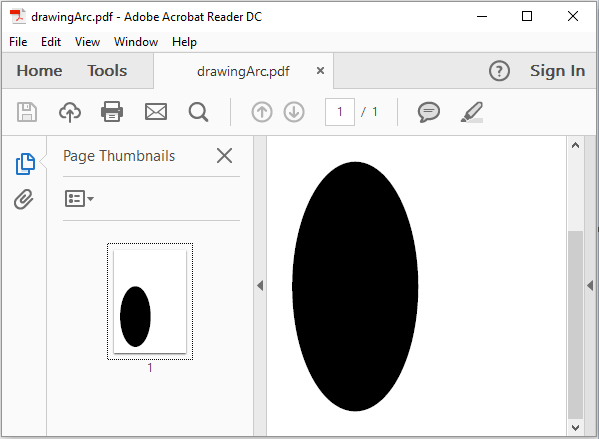

如果驗證指定的路徑，則可以找到建立的 PDF 文件，如下所示。
