8085 微處理器簡單鍵盤介面

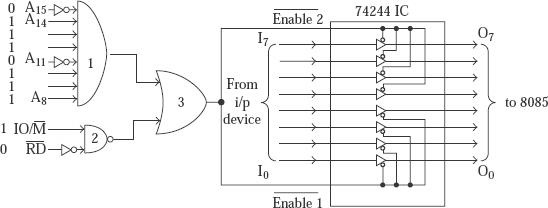

鍵盤是一種非常常見的輸入裝置。我們假設簡單的鍵盤只有八個鍵。當用戶按下此鍵盤上的一個鍵時，微處理器會立即識別按下的鍵是哪個。處理器要執行的操作取決於按下的特定鍵。以計算器上的特定鍵盤為例，按下“+”鍵時會執行加法運算。此外，微處理器不會直接透過輸入裝置進行通訊，而是透過輸入埠進行通訊。輸入埠是三態門，而三態緩衝器由 7244 晶片組成。共有八個緩衝器，我們將其分為兩組，每組四個緩衝器，輸出非反相，處於三態。當使能引腳為邏輯 0 時，輸入和輸出之間發生短路。當使能引腳為邏輯 1 時，會發生開路。我們稱輸出為高阻抗狀態，特別稱為三態。因此 74244 三態緩衝器的內容在執行 IN 77H 時被 8085 累加器接收。

在微型計算機系統中，許多輸入裝置構成了整個系統。
