將七段顯示器與8085微處理器介面

一種非常常見的輸出裝置，尤其是在8085微處理器的套件中，它是由七個段組成的發光二極體。此外，我們還有一個由7個段組成的LED顯示器，其中包含“.”，構成字元8，並在其旁邊有一個小數點。我們將這些段表示為“a、b、c、d、e、f、g和dp”，其中dp表示“.”，即小數點。此外，這些是LED，或者是一系列發光二極體。我們已經展示了包含七段顯示器的內部電路，如圖2所示。

七段顯示器如圖所示。

七段LED有兩種型別：共陽極型和共陰極型。我們討論了共陽極型的七段發光二極體。在共陽極七段LED中，我們將所有八個LED陽極連線在一起，並將第八個外部引腳連線到顯示器。此引腳連線到+5伏的直流電源。八個段的陰極端引出到顯示器的引腳上。

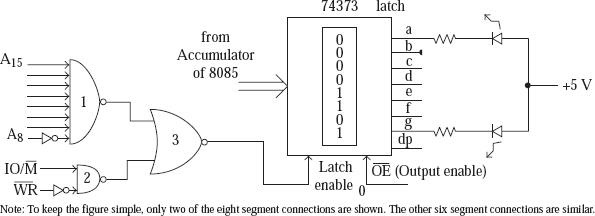

使用74373鎖存器介面七段顯示器如圖所示。

74373鎖存器用作I/O對映I/O埠，埠地址為FEH。這可以很容易地從圖中使用的晶片選擇電路驗證。要顯示七段顯示器上的字元“3”，需要執行以下指令。傳送0DH到埠FEH的相應程式將是：

MVI A, 0DH

OUT FEH

使用MVI指令，我們用位元組0DH（即0000 1101）初始化累加器(A)。然後，它將透過OUT指令傳送到埠FEH。
