法學研究數字積體電路
微處理器是一種數位電路，它是由組合邏輯函式構建的。微處理器封裝包含一個積體電路。
積體電路
積體電路是一種電子電路或器件，它在一個小型半導體晶片上具有電子元件。它具有邏輯與或訊號放大功能。主要有兩種型別的電路：數位電路和類比電路。模擬IC處理連續訊號，例如音訊訊號；數字IC處理離散訊號，例如二進位制值。
積體電路型別
基於不同的標準，存在不同型別的積體電路。根據預期應用，積體電路（IC）可以分類如下：
數字積體電路處理離散訊號，例如二進位制值（0和1）。這些電路使用數字邏輯閘、多路複用器、觸發器等。這些電路設計更容易且更經濟。
模擬積體電路處理連續訊號。主要分為兩種：線性積體電路（線性IC）和射頻積體電路（RF IC）。
混合積體電路是透過組合模擬和數字積體電路獲得的。因此，它具有數模轉換器（A/D轉換器）、模數轉換器（D/A轉換器）和時鐘/定時積體電路。
常見的積體電路型別包括：比較器、開關IC、音訊放大器、運算放大器、定時器IC。
數字積體電路

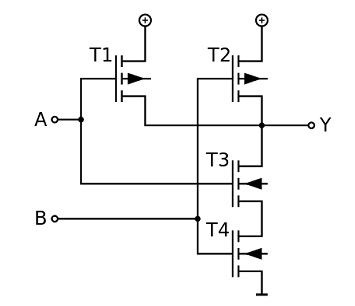

數字積體電路的功能是處理離散訊號，例如二進位制值，其中使用“真/假”邏輯運算。基本的布林函式（如與、或和非）對於構建現代數字系統的功能至關重要。這些布林函式是使用電晶體實現的。例如，以下圖所示的是與非門的內部電晶體結構。
現代數位電路可能包含數十億甚至更多的電晶體。因此，我們需要積體電路（IC），它們組合少量或大量這些電晶體以實現特定功能。這些電路為學生提供了非常低的成本和更高的可靠性。積體電路的例子包括MOS、CMOS、TTL等。CMOS IC具有容錯性，降低了晶片故障的風險，使用防靜電泡沫來儲存和運輸IC。TTL技術需要5伏的穩壓電源。
積體電路系列
邏輯系列是一組電子邏輯閘。一個系列具有其自身的離散邏輯電平、電源、單個元件、特性、優點和缺點。在每個系列中，存在一系列電壓，可能是低電平或高電平。
這些系列列舉如下：
二極體邏輯 (DL)
使用暫存器和二極體來實現邏輯。二極體的目的是執行或和與運算以及邏輯開關。必須使二極體正向偏置才能導通。缺點：二極體不能執行非運算，二極體不能用於多狀態，一次只能一個階段，訊號容易快速衰減。
電阻-電晶體邏輯 (RTL)
使用暫存器和電晶體來實現邏輯。電晶體用於組合反相和放大輸入的訊號。這些電路經濟且易於設計，但速度較慢。它們需要從電源汲取大量的電流。RTL門可以用作線性電路和數位電路之間的介面。
二極體電晶體邏輯 (DTL)
使用暫存器和二極體來實現邏輯。它比DL和RTL具有優勢。二極體可以執行與和或運算以及電晶體，並且輸出訊號可以放大。它具有邏輯反相，如果我們在邏輯閘的輸出端新增一個電晶體，則可以將訊號恢復到滿邏輯電平。可以使用二極體而不是電阻來執行或運算，從而消除輸入訊號之間的相互作用。由於輸入電阻對電晶體的影響，電晶體的開關速度受到限制。DTL用於電子管計算機。
電晶體-電晶體邏輯 (TTL)
使用電晶體來實現邏輯，並使用雙極型電晶體來構成積體電路。有標準TTL、高速TTL、低功耗TTL和肖特基TTL。它是一個流行的邏輯系列。
發射極耦合邏輯 (ECL)
ECL是一種非飽和邏輯。這種邏輯的優點是速度快，傳播延遲非常低。
互補金氧半導體邏輯 (CMOS)
它以高扇出、低功耗和最可靠的邏輯系列而聞名。
