評估 27128-20 與 8085 微處理器中 8085AH-2 的相容性

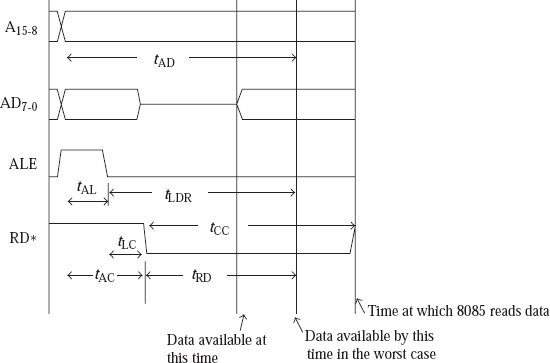

8085AH-2 始終以 200nS 的時鐘週期工作。我們從假設 8085AH-2 在時間 0 nS 傳送有效的地址和 IO/M* 訊號開始計算。在此之後，算術邏輯單元在 50 nS (t_AL) 移動到狀態 0，RD* 在 115 nS (t_AC) 啟用。

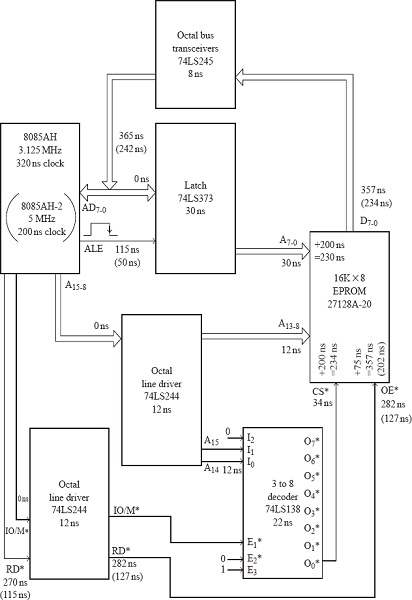

考慮 t_Acc 的最早資料輸出時間： 地址範圍為 A_{13 到 A18} 的地址由 27128 從 8085 處理器透過八進位制線路驅動器 74LS244 在 12 nS 的時間內接收。地址範圍為 A_{7 到 A0 is} 由 27128 透過 74LS373 從 8085 處理器接收。因此，27128 在 30 nS 結束時收到地址 A_13-0 。因此，資料僅在 27128 的 D_7-0 引腳上以 30 nS + t_Acc = 30 nS + 200 nS = 230 nS 的速度輸出。

考慮 t_CE 的最早資料輸出時間： 地址由 74138 透過八進位制線路驅動器從 8085 處理器接收地址 A_15-14 。

考慮 t_OE 的最早資料輸出時間： 8085AH-2 在 115 nS 的時間內啟用 RD* 訊號。此訊號移動到 27128 的 OE* 引腳。
