什麼是接地導體以及如何計算其尺寸？

接地，也稱為接地，被定義為將非帶電部件（如電氣裝置的金屬框架或電力系統的一些電氣部件，如星形連線系統的零點）連線到大地或地面的過程。

在電氣系統中進行接地的主要目的是防止事故和損壞系統裝置。

在本文中，我們將討論接地導體以及如何根據要求計算接地導體的正確尺寸。

什麼是接地導體？

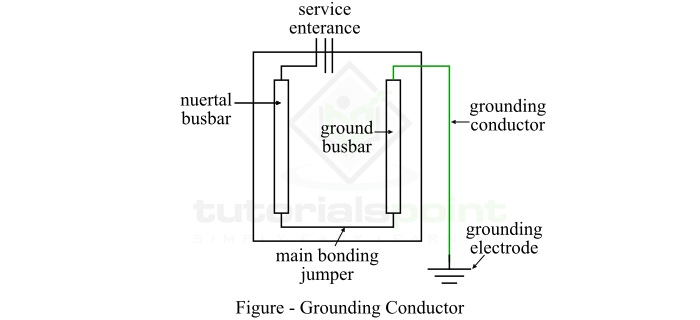

電氣系統中故意連線到地面或大地的導線或導體稱為接地導體。接地導體也稱為接地線或地線。

接地導體的一端通常連線到電器的外殼或金屬外殼，另一端連線到地面。接地導體的首要功能是防止由於電氣系統故障造成的事故和損壞。在正常執行條件下，地線沒有電流流過。

接地導體的選擇應使其能夠為故障條件下的大電流提供一條非常低的電阻路徑。因此，接地導體為故障電流提供了一條低阻抗的替代路徑。

因此，當電器發生故障並且洩漏電流在電器的金屬外殼中迴圈時。如果我們在電器和大地之間提供一個接地導體，則洩漏電流將流過地線而不是人體或電器的其他非帶電部件。

接地導體的顏色編碼

在大多數情況下，接地導體由裸線製成，沒有任何顏色的絕緣塗層。但是，在各種應用中，絕緣導線用作接地導體，這種導線的絕緣塗層顏色應為綠色或綠黃條紋。

根據 IEC-60446、BS-7671、AS/NZS 3000:2007 3.8.3 等各種標準，用作接地導體的導線的絕緣塗層顏色為綠黃條紋。但是，在印度、加拿大和巴西等一些國家，綠色絕緣導線用作接地導體。

接地導體尺寸的計算

正如我們在上一節中討論的那樣，接地導體的目的是在故障條件下為電流提供一條非常低阻抗的路徑。因此，它將電器機殼或外殼的電壓降低到零。因此，我們必須為特定應用選擇合適的接地導體線徑，這取決於系統的故障電流額定值。

在實際應用中，通常的做法是選擇接地導體的尺寸，其電流容量不應小於相導體或過電流保護裝置容量的 25%。

下表幫助我們根據NEC（國家電氣規範）選擇接地導體的最小尺寸：
