接地和接地的區別

---

介紹

電是人類最常用的東西之一。它透過電線從發電廠輸送到各個住宅和工業場所。電流主要分為兩種型別——直流電和交流電。我們周圍看到的電線中主要流淌著交流電。

電力為電力系統和技術帶來了新的維度，然而，它也可能很危險。電線中的火花可能導致火災。如果直接接觸，帶電電線也會造成觸電。考慮到這些因素，為了人類和發電廠的安全，我們使用了多種技術來最大限度地減少這些損害。接地和接地是防止此類事件的方法。

我們經常認為兩者是相同的東西，但實際上它們有很多區別。如今，大多數電力系統都根據國際標準採用這些安全措施。在接下來的章節中，我們將詳細研究這些內容。

什麼是接地？

這是一種針對可能導致生命和財產損失的意外電力波動採取的安全措施。在這種方法中，電路被物理地連線到地面。如今的電線大多具有三個組成部分：火線、零線和地線。在接地時，地線連線到地面。

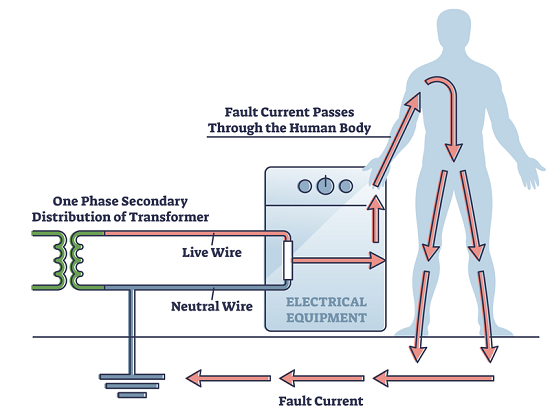

如果有人不小心碰觸到帶電的電線或裝置，可能會觸電。但是，這條地線會將電流洩放到地面。接地還可以保護我們的電器免受雷擊，任何額外的電荷都會被傳導到地面。

通常，接地系統安裝在地下的土壤中。

接地符號

電路中的接地用以下符號表示：

圖1：接地符號

接地型別

主要有五種接地型別

• 管道接地 - 在這種型別中，管道接地。

• 板式接地 - 在這種型別中，將銅板放置在地下，這被認為是一種最佳的接地方式。

• 帶狀接地 - 這用於輸電線路。這種接地需要岩石地面。

• 線圈接地 - 這種接地使用量很少。使用鍍鋅鐵絲。

• 棒狀接地 - 這用於溼度很高的地區。在沙質地區，挖深地坑並使用管道作為這種接地的接地體。

什麼是接地？

它與接地過程類似，但是也存在一些差異。在這個過程中，電路的載流部分連線到地面。電路的火線連線到電源，零線連線到大地。電氣裝置的接地方式使得裝置與大地之間的電壓差為零。它可以保護變壓器和發電機等裝置免受故障的影響。因為在故障期間，相位會失去平衡，而接地則為額外的電流提供了一條通路。

接地符號

與接地類似，接地也在電路中有一個符號。它用以下符號表示：

圖2：接地符號

接地型別

主要的接地型別如下：

• 堅實接地系統 - 它在工業電力系統中非常有用。在堅實接地系統中，零線連線到地面。該系統可以輕鬆定位故障。

• 電阻接地 - 它有兩種型別：高電阻接地和低電阻接地。在高電阻接地中，高電阻放置在低壓變壓器的接地和中性點之間。

  在低電阻接地中，小電阻器連線在導體和地之間。它用作負載。

• 電抗接地 - 在這種型別的接地中，電抗器用於接地和中性點之間。如今這種方法很少使用，因為它在地面故障期間作用不大。

• 諧振接地 - 在這種接地中使用線圈。線圈連線到地下三相系統。線圈與每個相位地以串聯方式連線。它基於LC電路，也稱為Peterson接地。

接地和接地的應用

接地	接地
用作防止觸電的安全措施。	主要用於保護電器
當需要放電時使用。	當由於系統過載導致電氣不平衡時使用
它可以防止雷擊	它用於降低故障頻率。
用於住宅、電機和發電機。	用於電力變壓器和中性電機

結論

接地和接地用作電路和裝置的安全措施。它們之間既有許多相似之處，也有許多不同之處。在接地過程中，使用電路中的地線。但在接地中，使用電路的中性線。接地有四種類型，接地有五種型別。這些通常用於發電機、電機、變壓器和其他電氣裝置。

常見問題

Q1. 什麼是電勢差？

答：我們可以透過以下方式定義兩點之間的電勢差。假設在電場中存在兩點A和B，則將電荷從A移動到B所做的功稱為它們之間的電勢差。

由下式給出

$$\mathrm{V_{AB}=\frac{1}{4\pi \epsilon_0} \frac{q}{r_A-r_B}}$$

Q2. 我們能否將地球的電勢視為零？如何？

答：是的，在實際應用中，我們可以將其視為零。我們知道，在無限遠處，電勢為零。地球表面的電勢由下式給出：

$$\mathrm{V=\frac{q}{4\pi \epsilon_0 r} }$$

由於地球半徑r與電荷運動相比太大，我們可以將此值r取為無窮大。因此，電勢將為零。

Q3. 接地如何防止雷擊？

答：電流迅速流向電阻低的路徑。接地為雷電提供了一條低電阻的替代路徑。並且整個電荷被轉移到地球。

Q4. 討論接地的電阻。

答：為了方便放電，接地的電阻應該非常低。理想的電阻是零，但這不可能實現。接地電阻對於不同的用途具有不同的值。例如，對於住宅，它約為8歐姆，對於發電廠，它約為0.5歐姆。

可以透過以下方法降低接地電阻：

• 保持土壤溼度

• 增加電極的接觸面積和深度

• 在地下電極處使用鹽

Q5. 接地和接地之間有什麼區別？

答

接地	接地
防止觸電	防止裝置發生故障
具有零電位	不需要具有零電位
放置在裝置和大地之間	放置在裝置的中性點和大地之間。
有五種型別	有四種類型
使用綠色導線	使用黑色導線
