法律研究管道接地和板式接地之間的區別
在電力系統中，電氣接地是用於保障人身和裝置安全的最重要概念之一。電氣接地，也稱為接地，本質上是在電氣裝置/系統與地球表面之間建立一條非常低阻抗的路徑。電氣系統中電氣接地的主要目的是為洩漏電流提供一條安全的路徑，使其流入地球的導電錶面，從而降低發生電氣事故的風險。
因此，電氣接地是保護電氣裝置、人員和場所免受電氣故障和危害的有效可靠方法。
如今，市面上有多種型別的電氣接地，例如管道接地、板式接地、化學接地等。本文將探討管道接地和板式接地，並重點介紹它們之間的重要區別。因此，讓我們從管道接地的基本介紹開始。
什麼是管道接地？
管道接地是一種電氣接地型別，其中使用銅包鋼製成的接地棒埋入地下。接地棒的另一端透過導線連線到電氣裝置或系統。接地棒通常埋入地下至少 8 英尺深，以確保接地效果最大化。
管道接地也稱為棒接地，因為它使用管道或棒作為接地電極。與其他型別的接地系統相比，管道接地以其成本較低且耐腐蝕性好而聞名。管道接地的另一個主要優點包括安裝快速簡便，維護要求低。管道接地主要用於土壤電阻率低且水分含量高的區域。
什麼是板式接地？
板式接地是另一種常用的電氣接地系統，用於電氣系統中，以防止電氣事故。在板式接地系統中，一塊扁平金屬板埋入地下，作為接地系統中的接地電極。這種金屬板通常由鍍鋅鐵 (GI) 或銅製成。金屬通常埋入地下至少 4 英尺深，以確保最大化的接地效率。
然後，此金屬板透過高導電性電線連線到電氣系統。金屬板的尺寸根據土壤電阻率和所需的電流容量確定。
板式接地主要用於土壤電阻率較高且水分含量較低的區域，例如干燥或岩石土壤區域。
在簡要概述了管道接地和板式接地之後，讓我們現在討論它們之間重要的區別。

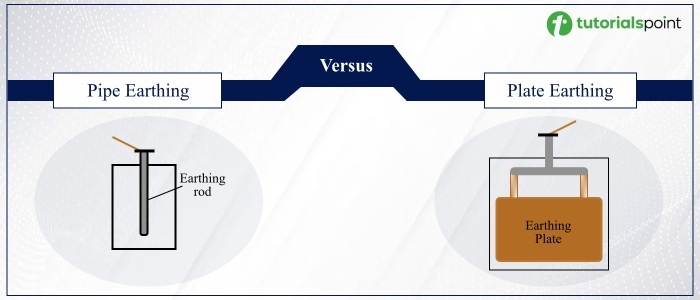

板式接地和管道接地之間的區別
下表重點介紹了板式接地和管道接地之間的主要區別
| 引數 | 管道接地 | 板式接地 |
|---|---|---|
| 定義 | 管道接地是一種電氣接地系統，使用銅包鋼棒作為接地電極。 | 板式接地是一種電氣接地系統，使用扁平金屬板作為接地電極。 |
| 接地電極的形狀 | 管道接地具有圓柱形接地電極。 | 板式接地具有矩形接地電極。 |
| 安裝 | 管道接地是透過垂直將金屬棒打入地下進行安裝的。 | 板式接地是透過垂直將金屬板埋入地下進行安裝的。 |
| 成本 | 管道接地相對來說成本較高。 | 板式接地比管道接地成本更低。 |
| 保護效率 | 管道接地在提供對電氣故障的保護方面效率更高。 | 與管道接地相比，板式接地在提供對電氣故障的保護方面效率相對較低。 |
| 複雜性 | 管道接地的安裝更復雜。 | 與管道接地相比，板式接地的安裝相對來說難度較低。 |
| 有效表面積 | 管道接地提供的與地面接觸的有效表面積較小。 | 板式接地提供的與地面接觸的有效表面積相對較大。 |
| 有效性 | 在將故障電流散發到地下方面，管道接地更有效。 | 板式接地在散發故障電流方面相對來說效率較低。 |
| 安裝空間 | 管道接地需要的安裝空間較小。 | 由於金屬板的表面積較大，板式接地需要更大的安裝空間。 |
| 載流能力 | 由於與地面接觸的表面積較小，管道接地的載流能力較低。 | 板式接地的載流能力較高 |
| 維護 | 管道接地需要的維護較少。 | 板式接地需要定期檢查和維護以確保其工作狀態。 |
| 土壤條件 | 管道接地需要水分含量高且電阻率低的土壤。 | 板式接地用於水分含量低且電阻率高的土壤。 |
| 耐腐蝕性 | 在管道接地中，接地棒通常具有較高的耐腐蝕性。 | 在板式接地中，接地板的耐腐蝕性較差，因此需要額外的土壤處理來提高其耐腐蝕性。 |
| 應用 | 管道接地主要用於保護住宅和商業建築的電氣系統。 | 板式接地主要用於需要處理高故障電流的工業電氣安裝。 |
結論
管道接地和板式接地之間的接地選擇是根據土壤條件、載流能力、安裝空間、成本等因素進行的。板式接地和管道接地之間最顯著的區別在於它們使用的接地電極型別，即管道接地使用金屬棒或管道作為接地電極，而板式接地使用金屬板作為接地電極。
