什麼是喇叭天線及其不同型別？

為了提高輻射效率和波束方向性，波導應該配備一個擴充套件的孔徑，以便將波的突然不連續轉變為逐漸過渡，從而使所有向前方向的能量都能輻射出去。這可以稱為喇叭口。喇叭口的設計是為了提供更大的方向性和更窄的波束寬度。喇叭天線的型別取決於它們是如何喇叭口的。

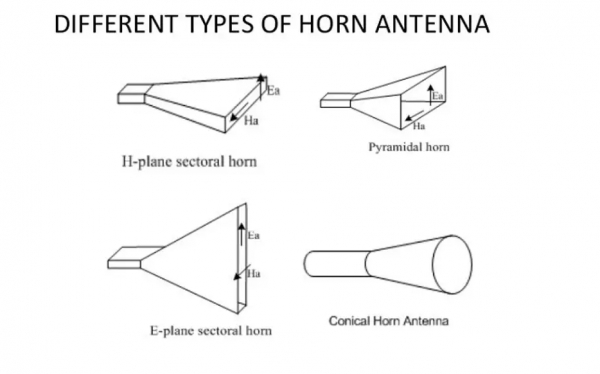

扇形喇叭

這種型別的喇叭天線只在一個方向上喇叭口。在電場向量方向上的喇叭口產生扇形E面喇叭。同樣，在磁場向量方向上的喇叭口產生扇形H面喇叭。

錐形喇叭

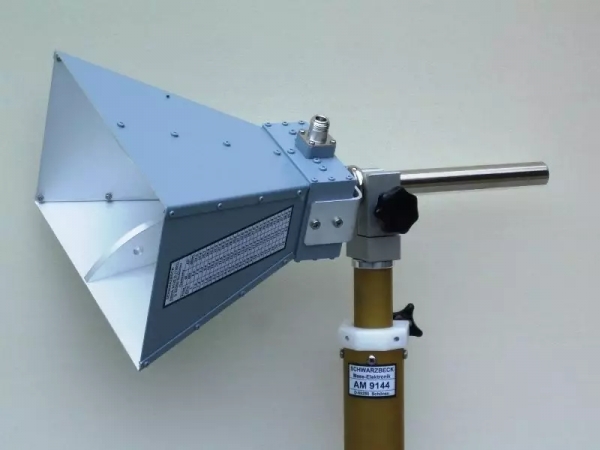

這種型別的喇叭天線在兩側都有喇叭口。如果在矩形波導的E面和H面上都進行喇叭口，則會產生錐形喇叭天線。這種天線呈截斷金字塔形。

圓錐喇叭

當圓形波導的壁喇叭口時，這種天線可以稱為圓錐喇叭。這是圓形波導的邏輯端接。

組合型

這些喇叭天線也可以與拋物面反射器天線組合，形成一種特殊的喇叭天線。它們是：

• 卡塞格倫喇叭天線
• 霍格喇叭或三倍摺疊喇叭反射器。

在卡塞格倫喇叭天線上，無線電波由大的拋物面曲率底部表面收集，並以45˚角向上反射。擊中頂部表面後，它們被反射到焦點。它們的增益和波束寬度與拋物面反射器相同。

在霍格喇叭天線上，拋物柱面連線到錐形喇叭，波束到達喇叭的頂點。它形成一個低噪聲微波天線。霍格喇叭天線的主要優點是，即使天線繞其軸旋轉，其接收點也不會移動。
