法律研究什麼是電流互感器？
電流互感器 (C.T.) 是一種儀器互感器，用於電力系統中的保護和測量目的。C.T. 主要用於測量電力系統中的高交流電流。
電流互感器的結構

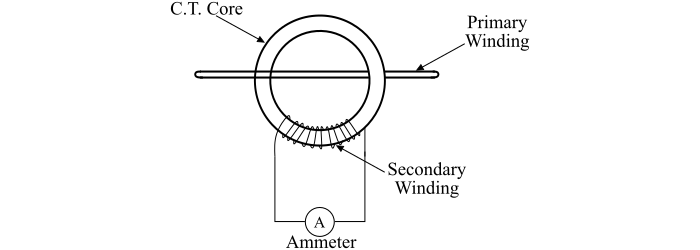

電流互感器的磁芯由矽鋼薄片構成。CT 的一次繞組只有一匝（也稱為棒式一次繞組），並承載滿載電流，而二次繞組則具有大量匝數。因此，電流互感器是一種升壓降流變壓器（見圖）。
電流互感器的一次繞組承載要測量的電流，二次繞組承載與要測量的電流成比例的電流。測量儀器（低量程交流電流表）連線到二次繞組的端子上。一次繞組和二次繞組都與磁芯以及彼此絕緣。
如果需要測量高精度，則 CT 的磁芯應由高磁導率鎳鋼製成。
電流互感器的原理

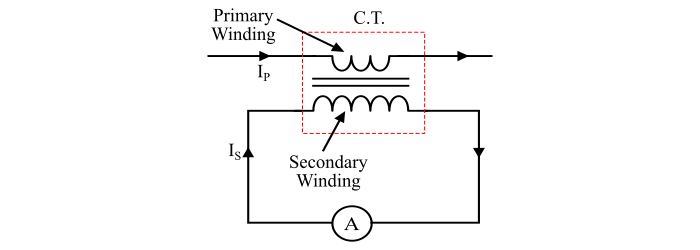

電流互感器的一次繞組串聯在要測量電流的線路中，而二次繞組連線到低量程（通常為 0-5 A）交流電流表（如圖所示）。
CT 的線路電流或一次電流 (IP) 與電流表電流或二次電流 (IS) 之間的關係如下所示：
$$\mathrm{𝑁_{𝑃}\:𝐼_{𝑃} = 𝑁_{𝑆}𝐼_{𝑆}}$$
$$\mathrm{\frac{𝐼_{𝑃}}{𝐼_{𝑆}}=\frac{𝑁_{𝑆}}{𝑁_{𝑃}}… (1)}$$
公式 (1) 稱為電流轉換比或C.T. 比，即：
$$\mathrm{C. T.\:ratio =\frac{𝐼_{𝑃}}{𝐼_{𝑆}}… (2)}$$
因此，線路電流由下式給出：
$$\mathrm{𝐼_{𝑃} = C. T.\:ratio × 𝐼_{𝑆} … (3)}$$
因此，線路電流等於 CT 比與交流電流表讀數的乘積。
電流互感器的應用
電流互感器的一些重要應用如下：
電流互感器用於測量電力系統中的高交流電流。
電流互感器用於電力系統保護應用，例如啟用保護繼電器。
為什麼 CT 二次側永遠不能開路？
電流互感器的二次繞組絕不能開路。當電流流過電流互感器的一次繞組時，其二次繞組絕不能開路。當電流流過一次繞組時，電流也會流過二次繞組，並且每個繞組產生的磁動勢相等且方向相反。
然後，在正常執行期間開啟二次繞組會消除二次繞組產生的反向磁動勢，並允許 CT 磁芯中的磁通量達到僅由一次磁動勢決定的值。結果，磁芯中的磁通量大大增加，導致以下有害影響：
增加的磁通量可能會使 CT 的磁芯飽和，這會導致 CT 具有較大的剩磁值，並嚴重影響未來的精度。
磁芯中的磁通量以非常高的速度增加，在電流互感器的開路二次繞組中感應出高電壓。此高電壓足以造成生命危險並導致絕緣擊穿。
因此，鑑於以上討論，如果我們必須從 CT 的二次電路中取出儀表。我們必須首先短路二次側，然後取下儀表。二次繞組的短路可以在二次電路再次閉合後移除。
數值示例
一個 100/5 A 的電流互感器用於測量輸電線路中的電流。如果電流表讀數為 4 A，則電力線中的電流是多少？
解決方案
$$\mathrm{線路電流，𝐼 = CT 比 × 電流表讀數}$$
$$\mathrm{\Rightarrow\:𝐼 =\frac{100}{5}× 4 = 80 \:A}$$
