什麼是互感器（P.T.）以及它的工作原理？

互感器（P.T.）是一種儀表變壓器，用於電力系統中的保護和測量。互感器主要用於測量電力系統中的高交流電壓。

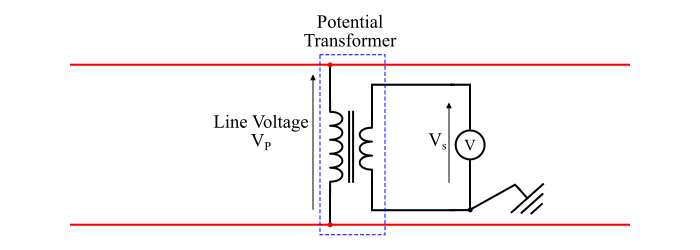

互感器是降壓變壓器，即其初級繞組匝數很多，而次級繞組匝數較少。圖示為典型的用於測量高交流電壓的互感器。從圖中可以看出，互感器是一個設計良好的降壓變壓器。

互感器降壓後的電壓可以用低量程交流電壓表測量。互感器採用殼式磁芯結構，以提高精度。互感器的次級繞組一端接地，以確保操作人員的安全。

互感器的初級繞組連線到要測量的電壓的高壓電力線上，低量程交流電壓表（通常為 0-110 V）連線到互感器的次級繞組。

線路電壓 (V_P) 和交流電壓表電壓 (V_S) 之間的關係為：

$$\mathrm{\frac{𝑉_{𝑃}}{𝑉_{𝑆}}=\frac{𝑁_{𝑃}}{𝑁_{𝑆}}}$$

這裡，互感器初級電壓與次級電壓的比值稱為變壓比或互感器比，即

$$\mathrm{互感器比 =\frac{𝑉_{𝑃}}{𝑉_{𝑆}}}$$

因此，電力線路電壓 (V_P) 為：

$$\mathrm{𝑉_{𝑃} = 互感器比 × 𝑉_{𝑆}}$$

因此，電力線路的電壓等於交流電壓表讀數與互感器比的乘積。

數值例子

使用一個 11000/110 V 的互感器來測量一條輸電線路的電壓。如果電壓表指示 85 V，那麼線路電壓是多少？

解答

$$\mathrm{線路電壓 = 互感器比 × 電壓表讀數}$$

$$\mathrm{線路電壓,\:𝑉 =\frac{11000}{110}× 85 = 8500\:V}$$
