求出 A 和 B 之間的電阻。"\n

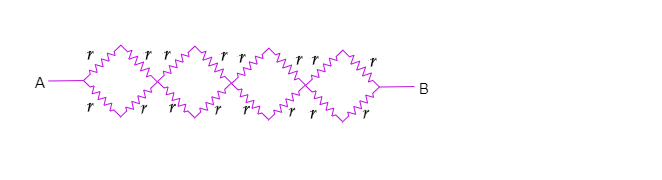

 在給定的影像中，有四個方形的電線排列。在每個正方形中，兩根電線串聯組合，而所得電阻則並聯組合。

因此，串聯電線的電阻$=R_1+R_2$

$=r+r$

$=2r$

每個正方形的電阻$=\frac{1}{R_1}+\frac{1}{R_2}$

$=\frac{1}{2r}+\frac{1}{2r}$

$=\frac{2}{2r}$

$=r$

所有正方形的電線都在 A 和 B 之間串聯連線。

因此，A 和 B 之間的電阻$=R_1+R_2+R_3+R_4$

$=r+r+r+r$

$=4r$
