交流電力機車是如何工作的？

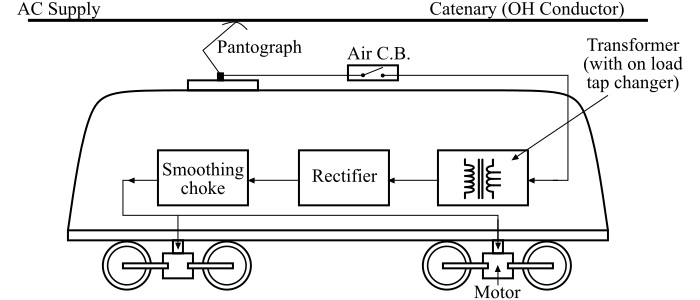

交流電力機車的框圖

下圖顯示了**交流電力機車的框圖**。

交流電力機車 - 各部分的功能

下面描述了交流電力機車各部分的工作原理和功能：

• 25 kV 的交流電透過受電弓從架空接觸網（稱為接觸網）獲取，並將這種高壓電源饋送到機車本身安裝的降壓變壓器（配有負載調壓器），該變壓器將高壓交流電源轉換為低壓交流電源。

• 然後，從變壓器獲得的這種低壓交流電源透過整流器轉換為脈動直流電。

• 在饋送到安裝在機車車輪之間的牽引直流串聯電動機之前，這些直流電源中的脈動先由平波電抗器去除。

• 在機車頂部設定了空氣斷路器，在電氣系統出現任何故障時，它會立即將機車與架空電源斷開。

• 降壓變壓器在高壓側配備了負載調壓器。負載調壓器用於改變電機兩端的電壓並調節其速度。

交流電力機車與直流電力機車的比較

與直流電力機車相比，交流電力機車的一個非常顯著的特點是獲得了更大的粘著係數。交流電力機車的粘著係數約為 30% 至 33%。較大的粘著係數是由於所有直流牽引電動機永久並聯連線。透過改變交流側變壓器的分接頭來改變每個電機兩端的電壓，從而控制這些電機速度。

如果任何電動機打滑，則在交流電力機車的情況下，其他電動機兩端的電壓不會受到影響，並且粘著力保持不變。

然而，交流電力機車也有一些**缺點**，例如：

• 對鄰近通訊線路的干擾。

• 在空中訊號裝置等中感應電壓。

可以透過使用一些補救措施來克服這些缺點。
