法律研究解釋如何在DBMS中將ER圖轉換為表？
實體關係圖是資料庫中實體及其之間關係的圖形表示。

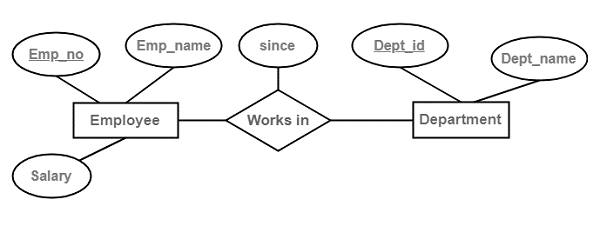

示例
ER圖到表的轉換
按照以下步驟將ER圖轉換為資料庫管理系統（DBMS）中的表：
步驟 1 - 強實體的轉換
為每個強實體建立一個同名的獨立表。
包含所有屬性，如果存在任何複合屬性，則將其分解為簡單屬性幷包含在內。
在此階段忽略多值屬性。
選擇表的候選鍵。
步驟 2 - 弱實體的轉換
為每個弱實體建立一個同名的獨立表。
包含所有屬性。
將強實體的候選鍵作為外部索引鍵包含在弱實體中。
將外部索引鍵和區分符屬性的組合宣告為弱實體的候選鍵。
步驟 3 - 一對一關係的轉換
對於每個一對一關係（例如A和B），修改A側或B側以包含另一側的候選鍵作為外部索引鍵。
如果A或B具有完全參與，則應修改該表。
如果關係包含屬性，則也將其包含在修改後的表中。
步驟 4 - 一對多關係的轉換
對於每個一對多關係，修改M側以包含一側的候選鍵作為外部索引鍵。
如果關係包含屬性，則也將其包含在內。
步驟 5 - 多對多關係的轉換
對於每個多對多關係，建立一個獨立的表，並將M側和N側的候選鍵作為外部索引鍵包含在新表中。
將外部索引鍵的組合宣告為新表的候選鍵。
如果關係包含屬性，則也將其包含在新表中。
步驟 6 - 多值屬性的轉換
為每個多值屬性建立一個獨立的表，並將當前表的候選鍵作為外部索引鍵包含在內。
將外部索引鍵和多值屬性的組合宣告為候選鍵。
步驟 7 - N元關係的轉換
為每個N元關係建立一個獨立的表，並將所有實體的候選鍵作為外部索引鍵包含在內。
將外部索引鍵的組合宣告為候選鍵。
表格
轉換成功後，結果如下：
