法律研究在 Matplotlib 子圖中嵌入小圖
要在子圖中嵌入小圖，我們可以採取以下步驟 -
使用 subplots() 方法，建立圖形和一組子圖 (fig, ax1)。
在 ax1 上，繪製一條紅色線條，線寬=4，標籤為“外部圖”。
使用 add_axes()，新增一個座標軸，即 ax2，帶有 l、b、h 和 w 值。
使用 plot() 方法繪製相同的點(步驟 2)，顏色為綠色，線寬為 3，標籤為“內部圖”。
在兩個圖上使用 legend() 方法設定圖例。
要顯示圖形，請使用 show() 方法。
示例
from matplotlib import pyplot as plt plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True fig, ax1 = plt.subplots() ax1.plot([1, 4, 6, 2, 1, 5, 2], c="red", lw=4, label="outer plot") l, b, h, w = .6, .75, .1, .2 ax2 = fig.add_axes([l, b, w, h]) ax2.plot([1, 4, 6, 2, 1, 5, 2], color='green', lw=3, label="inside plot") ax1.legend(loc='upper left') ax2.legend(loc='upper left') plt.show()

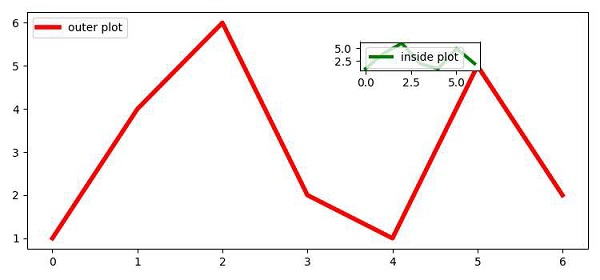

輸出
