電氣安全 - 快速指南

---

---

電氣安全 - 電力系統

電力系統由三級網路組成——發電、配電和輸電。電力系統負責利用煤炭和柴油等能源發電。連線到系統的所有裝置，如電機、斷路器、變壓器等，都屬於電力系統的一部分。

電力系統的組成部分

電力系統有六個主要組成部分。讓我們看看這些元件是什麼——

發電廠

發電並透過變壓器進行傳輸的地方。

變壓器

將電能從一個電路傳輸到另一個電路。

輸電線路

電力透過輸電線路傳遞到變電站。

變電站

電力透過媒介傳輸到配電線路。

配電線路

它包括連線到配電變壓器的低壓和中壓電力線。

配電變壓器

從配電線路，電力根據適當的值分配給消費者。

危險原因

每年記錄的電氣危險事件數以千計，其中包括超過 30 例死亡事件。因此，遠離電氣危險至關重要。

幾個因素會導致電力危險。以下是簡要描述的因素——

線路故障

接觸鬆動、磨損和裸露的電線存在嚴重的健康風險。工人的責任是儘快將損壞或故障電纜的情況報告給當局。避免風險的最佳方法是告知所有人，並且如果未經合法授權，切勿嘗試處理。

裝置使用不當

採用安全的方法使用電氣裝置勢在必行。如果工人未被允許或培訓使用特定的電氣裝置，則應避免使用它。有時，帶電裝置看起來像是斷電的，可能會導致嚴重傷亡。工人還應避免在懸空平臺上使用電動工具，除非他/她有權這樣做。

插座過度使用

所有電源插座都有閾值。使用後，插座開始磨損並構成風險。過度使用時，插座開始過熱或產生的功率低於平時。如果工人發現插座過熱或產生火花，則必須通知當局，而不是自己處理。

接觸液體

水和所有其他液體都是良好的導電體。因此，所有工人應始終儘量使他們的電氣裝置遠離任何液體。此外，在使用電氣裝置時，所有工人必須擦乾雙手，以避免任何觸電或燒傷。

安全需求

工作場所應認真對待電氣危險。每個組織都必須為所有員工開展電氣安全計劃。除了告知他們危險之外，工人們還應該參加安全研討會。

許多工作場所的工人並沒有太重視電氣危險。一些人認為與電相關的事件是生活的一部分，有些人甚至認為事故永遠不會發生在他們身上。更糟糕的是，一些工人認為健康風險是他們工作的一部分，無法避免。員工中這種型別的粗心大意態度會導致更多與工作相關的傷害。為了在工人的視角中帶來有效的改變，安全計劃至關重要。

電氣安全 - 印度標準

在電氣工程領域，工程師和其他專業人員在發電、運輸、安裝和使用過程中會間接接觸到電。如果未採取準確的安全措施，此類情況可能會造成危險。

為了促進安全和裝置的正確使用，印度標準局 (BIS) 制定了某些規則和法規。BIS 遵循以下五個原則——

• 安全
• 易用性和適應性
• 簡單技術
• 物有所值的商品
• 能源效率和環境

BIS 釋出了以下公共安全標準操作規程，以便以適當的方式向公眾推廣資訊權、透明度和問責制。

電氣佈線安裝操作規程

• IS − 732 (1989)

• 章節 − 電氣安裝

• 應用 − 安裝設計、裝置選擇和安裝、佈線系統檢查和測試

接地操作規程

• IS − 3043 (1987)

• 章節 − 電氣安裝

• 應用 − 接地系統的設計、安裝和計算

交流系統避雷器

• IS − 3070 (1993)

• 章節 − 電工：避雷器

• 應用 − 避雷器的識別、額定值、分類和測試程式

現在讓我們考慮 BIS 為電氣化目的建立的其他重要操作規程。程式碼列在下表中——

開關裝置

下表列出了開關裝置維護的操作規程——

電機控制中心 (MCC)

下表列出了電機控制中心的維護操作規程——

逆變器

下表列出了逆變器維護的操作規程——

變壓器

下表列出了變壓器維護的操作規程——

電機

下表列出了電機維護的操作規程——

電池

下表列出了電池維護的操作規程——

電纜

下表列出了電纜維護的規範程式碼：

交流發電機

下表列出了交流發電機維護的規範程式碼：

低電壓過載保護

現在我們將學習與低壓過載保護相關的不同概念。

低電壓釋放

如果線路電壓下降到異常低的值，則電氣機械會損壞或無法啟動服務。由於電壓過低，啟動器最終接觸保持電磁鐵上的分流線圈會使電機與線路斷開。線路電壓恢復後，電機恢復服務。低電壓釋放是意外且危險的。為了保護機器，應提供低電壓保護。

低電壓過電流故障

在低電壓情況下，針對溫度的保護稱為過電流保護。過電流的主要原因有三個。原因如下：

裝置過載

當裝置承受超過其額定值的負載時，就會發生過載情況。這會導致過多的熱量產生。

短路

如果線路與線路之間或線路與中性線之間存在任何連線，則會導致短路。這會產生高於指定額定值的溫度。

接地故障

如果電流從導體流向未絕緣的金屬，則會發生接地故障。

過載保護

電路中的電流基於負載的需求。如果電流增加並超過電氣裝置的額定值，則系統過載。電線或電纜可能無法承受更高的電流。電線會變熱，甚至熔化絕緣層。這會導致火災隱患。因此，過載保護對於避免此類事故至關重要。

過載情況的原因

以下是過載情況的不同原因：

• 在同一電路中過度使用延長線和多個插座介面卡。

• 同時執行太多電器。

• 當使用更多電力時，例如電氣裝飾。

下圖顯示了延長線的過度使用：

下圖顯示了由於過載引發火災隱患的方式：

低電壓過載的跡象

現在讓我們看看低電壓過載的不同跡象。以下是不同的跡象：

• 燈光閃爍
• 電器或牆壁插座出現火花
• 開關面板發熱
• 燈光、電視機變暗
• 電機速度降低

為了避免此類問題，熔斷器和微型斷路器被用作保護裝置。在故障情況下，熔斷器應熔斷，斷路器應開啟電路。保護導體和裝置免受過大電流也是很重要的。

導體保護

每根電纜都有一個額定電流，它是電纜的最大安全電流容量。該載流能力取決於以下因素：

• 材料 - 鋁或銅

• 結構 - 單根導體或成組導體

• 路徑介質 - 開闊空氣、接地或靠近熱爐或在通風良好的房間內等。

熔斷器或斷路器應根據電纜的尺寸選擇。當故障電流達到熔斷器時，它將熔斷。這會給電纜帶來暫時的過載情況。電纜必須在很短的時間內承受短暫的過載。少量過熱不會造成危險水平。這稱為緩熔保護。

裝置保護

熔斷器和斷路器可以保護電纜。但是，它們對保護插入電路中的小型裝置並不敏感。因此，這些保護裝置內置於電器中以防止過載。外部熔斷器用於主服務面板或分面板，但裝置熔斷器或斷路器保護電氣裝置的每個部分，從而確保系統安全。

下圖顯示了電機內部的熱熔斷器：

電氣安全 - 短路保護

短路是指電路允許電流透過具有非常低電阻的意外路徑流動。它是兩個不同電位點之間的直接接觸。

短路保護系統分解為以下系統：

交流系統

• 相線與地線接觸
• 相線與中性線接觸
• 相線與相線接觸
• 電氣機器繞組在同一相位內的接觸

直流系統

• 極線與地線接觸
• 兩極線之間的接觸

導致上述型別接觸的原因可能很多，包括導體絕緣損壞、電線和電纜鬆動、斷裂或剝落，以及灰塵、水分等導電材料的沉積。

短路的主要原因

電流突然激增，相當於工作電流的百倍流過電路。這會導致電氣裝置損壞。以下兩種現象是造成短路破壞性影響的原因：

熱現象

這種現象是指短路電流流過電路時釋放到電路中的能量。這種熱效應導致了短路的原因：

• 導體接觸點熔化

• 絕緣損壞

• 產生電弧

• 雙金屬繼電器中的熱元件損壞

電動力現象

這種現象是指電流透過時產生的強烈機械應力，並導致以下情況：

• 導體斷裂
• 接觸器內部觸點的排斥
• 繞組中導體的變形

短路保護裝置

為了保護裝置和人員免受短路危害，保護裝置用於電氣電路中。這些裝置可以檢測故障並在浪湧電流達到最大值之前立即跳閘電路。

在每個電氣電路中經常使用兩種流行的保護裝置。

熔斷器

熔斷器在電路中只操作一次，然後必須在跳閘後更換。它有助於逐相（單極）保護。它在低體積下提供高斷流容量，從而限制了電動力應力。

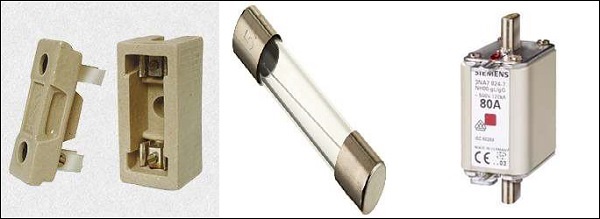

以下圖片顯示了不同型別的熔斷器：

斷路器

斷路器可以手動或自動復位。它自動在短時間內斷開電路，並將負載與電源隔離開，從而保護電路免受任何損壞。CB 的磁性觸發器開啟極線。CB 限制了熱效應和熱力學效應。它的工作速度比熔斷器快。例如，模塑外殼斷路器 (MCCB)、模塑外殼開關 (MCS)、空氣/油/SF6/真空斷路器 (ACB/OCB/SCB/VCB)。

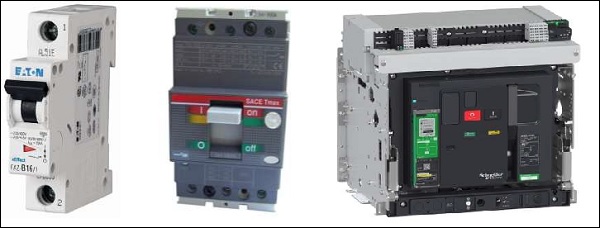

以下圖片顯示了不同型別的斷路器

短路保護裝置的特性

現在我們將學習短路保護裝置的不同特性。特性如下所示：

斷流容量

能夠使裝置在給定電壓下斷開電路的估計短路電流的最大值稱為斷流容量。

合閘容量

能夠使裝置在特定條件下達到額定電壓的最大短路電流稱為合閘容量。它是斷流容量的合理倍數。

電氣安全 - 接地故障保護

現在我們將瞭解接地故障保護是什麼。我們將首先關注接地故障。

接地故障

接地故障是帶電導體與大地之間意外發生的故障。當發生接地故障時，電氣系統會短路，短路電流流過系統。故障電流透過大地或任何電氣裝置返回，從而損壞裝置。它還會中斷電源的連續性，並可能對使用者造成電擊。為了保護裝置和人員安全，在安裝中使用了故障保護裝置。

接地故障保護裝置

當發生接地故障時，這些裝置發出跳閘命令以斷開電路。故障電流受到限制，故障由限制接地故障保護 (REFP) 方案分散。通常使用接地故障繼電器、接地漏電斷路器和接地故障斷路器等來限制故障電流。

接地故障繼電器 (EFR)

它是一種用於具有高接地阻抗的電氣裝置的安全裝置。它檢測電氣裝置金屬外殼上的小雜散電壓。結果是在檢測到危險電壓時中斷電路。EFR 受保護，不會因瞬態而跳閘，並防止電擊。

下圖顯示了接地故障繼電器：

接地漏電斷路器

接地漏電斷路器直接檢測洩漏電流，防止人畜因觸電而受傷。它是一種電壓感應裝置，最近已被殘餘電流斷路器 (RCCB) 取代，後者是一種電流感應裝置。它是一種特殊的閉鎖繼電器，連線到主電源。當故障電流從火線流向安裝內的接地線時，ELCB 的線圈感應到電壓並切斷電源。這需要手動復位才能再次工作。RCCB 感知洩漏電流併發送訊號以跳閘系統。

接地故障斷路器

接地故障斷路器（Ground Fault Circuit Interrupter，簡稱GFCI）是一種安全裝置，用於防止任何故障工具插入時發生觸電事故。它是一種快速斷路器，在地故障發生時可在1/40秒內切斷電源。它比較電路導體上裝置的輸入電流和輸出電流。如果存在任何差異，即使小到5毫安，GFCI也會限制電流並快速跳閘。GFCI對線路接觸危害的幫助不大，但可以防止火災、過熱和導線絕緣損壞。

限制性接地故障保護方案（Restricted Earth Fault Protection Scheme）

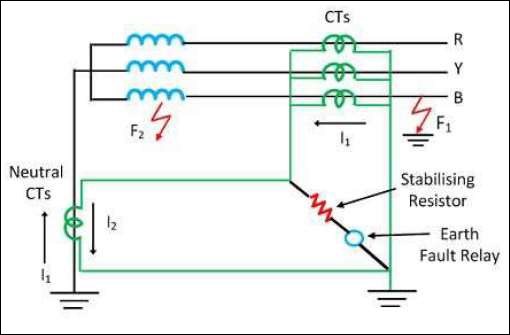

讓我們考慮一個星形繞組變壓器，它由一個限制性接地故障保護方案保護，並使用EFR保護裝置，如下圖所示。

下圖顯示了帶有EFR的接地故障保護：

當網路中發生外部故障F1時，I1和I2流過CT的二次側。I1和I2的合向量將為零。但是，如果在保護區內發生內部故障F2，則只有I2流動，而I1被忽略。合向量電流I2透過接地故障繼電器，該繼電器檢測故障電流並保護繞組的受限部分。故障電流大約比額定繞組電流高15%。為了避免勵磁湧入電流，穩定電流必須與繼電器串聯。

電氣安全 - 接地（Electrical Safety - Earthing）

透過低電阻導線將意外的電能直接轉移到地面的過程稱為電氣接地。它指的是將裝置的非帶電部分或供電系統的零線連線到地面，地面代表零電位。漏電流選擇簡單的低電阻路徑流動。因此，電氣系統和裝置免受損壞。

電氣接地型別（Types of Electrical Earthing）

電氣裝置有兩個非帶電部分，例如系統的零線和裝置的機架。接地系統也分為兩種型別。

中性點接地（Neutral Earthing）

透過GI線將系統的零線連線到地面的過程稱為中性點接地或系統接地。它用於包括髮電機、變壓器等的星形繞組系統。

裝置接地（Equipment Earthing）

當裝置的金屬外殼透過導線連線到大地時，稱為裝置接地。在裝置發生故障的情況下，故障電流流向大地，系統得到保護。

接地的必要性（Need of Earthing）

接地需要出於以下原因：

• 保護使用者免受電擊。

• 即使絕緣失效，接地系統也為故障電流提供了最簡單的路徑。

• 它保護電路中使用的電氣裝置免受短路電流、高壓浪湧和雷擊的影響。

解釋（Explanation）

我們現在將瞭解考慮以下條件時接地的必要性：

正常狀態（Normal Condition）

在安裝中進行系統接地是為了將各個部件與電導體或電極連線起來。電極放置在土壤附近或地下，在地下有扁平的鐵質立管。非帶電部件與扁平鐵連線。

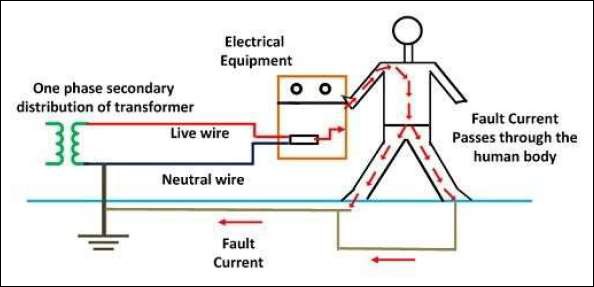

下圖顯示了無接地系統時故障電流的流動：

故障狀態（Fault Condition）

在故障狀態下，故障電流透過接地系統從裝置流向大地。因此，裝置免受短路或故障電流的影響。在故障時，電極的電壓升高，並等於電極的電阻和接地故障。

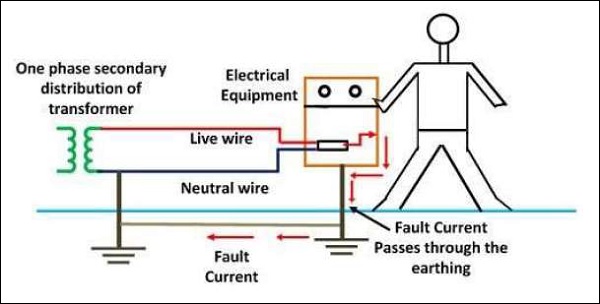

下圖顯示了有接地系統時故障電流的流動：

接地電阻測量（Ground Resistance Measurement）

電極的接地電阻透過電位降落法測量。整個裝置如下圖所示，其中：

• E是待測的接地電極

• P & C是放置在距E適當距離處的兩個輔助電極

• I是透過E和C之間的電流

• V是E和P之間測量的電壓

下圖顯示了測量接地電阻的裝置：

如果C與E之間距離足夠遠，則對E的電阻沒有明顯的影響。由於進入電極P的電流非常小，因此電極對電阻的影響也很小。現在改變電極P與E的距離，測量電阻。

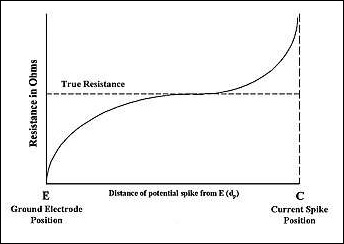

下圖顯示了R與d曲線中的真實電阻：

從圖中，曲線的某一部分標記為E的R，它是曲線上幾乎水平的部分。向上傾斜表示C的電阻的影響。對於現場測量接地測試儀的校準，直接使用該比率。

風險降低（Risk reduction）

接地系統必須遵循以下標準的規則和法規以降低風險。

• 印度標準：IS 3043 - 接地規範（最新）

• 國家電氣規範（NEC）：BIS 1985年版

• IEEE交流配電站接地安全指南 ANSI/IEEE標準80-1986號。

• 安裝前需要進行適當的檢查和現場勘查。需要遵循不同的步驟流程圖：檢查與勘查 - 設計 - 測試 - 安裝 - 維護 - 編制報告。

• 定期測量電極電阻和土壤電阻率，並應進行兆歐表測試。

• 不要使用銅或鋁線作為替代品，不要在電極上塗漆、搪瓷和油脂。保護電極引線免受機械應力和腐蝕。

• 適當的培訓和管理可以降低風險因素。

供電系統型別

我們現在將學習不同型別的供電系統。在開始之前，我們需要了解什麼是電源。

電源（Power Supply）

向電氣負載供電稱為電源。電源的主要功能是將來自電源的電流轉換為正確的電壓、電流和頻率，以驅動負載。電源插座、電池等儲能裝置、燃料電池、發電機、太陽能轉換器通常被稱為電源。

電源分為不同的類別。在我們接下來的章節中，我們將瞭解不同的類別是什麼。

直流電源（DC Power Supply）

這種型別的電源向負載提供恆定的直流電壓。它可以來自直流電源或交流電源。

交流-直流電源（AC-DC Supply）

交流電可以透過整流器提供直流電，整流器將變壓器輸出電壓轉換為變化的直流電壓。直流電壓透過電子濾波器，將其轉換為未穩壓的直流電壓。輸出端還串聯了一個電阻，以限制充電電流，最終的輸出功率被饋送到負載。

開關電源（Switched Mode Power Supply，簡稱SMPS）

主輸入透過整流器和濾波器轉換為直流電壓，然後由電子開關以高頻（10 KHz- 1 MHz）開關接通和斷開。它具有保護裝置和使用者的安全功能。

線性穩壓器（Linear Regulator）

線性穩壓器將變化的直流電壓轉換為恆定的電壓。它具有限流功能，以保護電源和負載免受過電流的影響。它獨立於輸入電壓和負載阻抗的波動，以提供穩定的值。

交流電源（AC Power Supply）

交流電源可以從主電源獲取，並透過升壓和降壓變壓器轉換為所需的電壓。這種電源分為單相系統和三相系統。

可程式設計電源（Programmable Power Supply）

PPS可以透過模擬輸入或數字介面（如RS 232）進行遠端控制操作。受控屬性包括電壓、電流和頻率（對於交流電）。

不間斷電源（Uninterruptible Power Supply）

UPS具有同時從兩個或多個電源獲取電力的功能。它用作備用電源，因為它在主電源掉電或故障時接管負載。該過程非常快，負載永遠不會出現中斷。

高壓電源（High Voltage Power Supply）

HDPS提供大量能量，即數百或數千伏，用於20KV以上的應用。它包括電壓倍增器或高匝比變壓器或兩者兼而有之，以產生高電壓。

電源原理（Principle of Power Supply）

在現代發電站，電力發電電壓為25 KV，並將其轉換為400 KV。發電機組的數量設計為提供滿足季節性負載變化所需的靈活電力。其原理是透過環形系統向任何消費者供電，並從兩個方向小心地饋電，並進行適當的保護以防止停電。

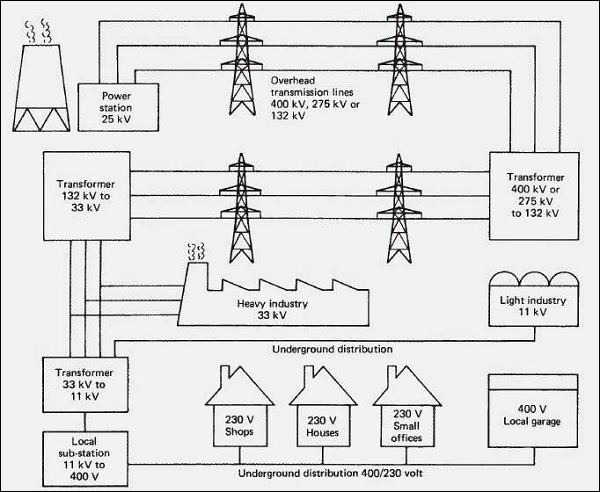

下圖顯示了從發電站到使用者的電力供應分佈：

實踐（Practice）

應聘請經過培訓的員工從事電氣工作的實踐。每項電氣工作都必須遵循以下規範和標準，包括：

• OSHA的員工電氣安全要求

• 國家電氣規範

• NFPA 70

外部電源的實踐適用於計算機、電動汽車、焊接、飛機電源和插頭介面卡。

電源特性（Characteristics of Power Supply）

電源的電氣特性指的是電力的質量。

• 形狀因子（Form factor）
• 紋波係數（Ripple Factor）
• 額定功率（Rated Wattage）
• 標稱電壓（Nominal Voltage）
• 工作電壓範圍（Operating Voltage Range）
• 輸入頻率範圍（Input Frequency Range）
• 效率（Efficiency）
• 負載調整率（Load Regulation）
• 線路調整率（Line Regulation）
• 瞬態響應（Transient Response）
• 保持時間（Hold-up Time）
• 保護（Protections）
• 峰值浪湧電流（Peak Inrush Current）

問題（Questions）

1. 哪種型別的電源需要模擬輸入？

a) 高壓電源

b) 可程式設計電源

c) 開關電源

d) 交流-直流電源

答案：b

2. 以下哪項不是交流-直流電源所需的？

a) 變壓器

b) 整流器

c) 濾波器

d) 電感器

答案：d

3. 以下哪項不是電源的特性？

a) 跳閘時間

b) 浪湧電流

c) 線路調整率

d) 紋波係數

答案：a

電氣安全 - 電纜（Electrical Safety - Cables）

電纜是一組包裹在護套中的電線，確保平穩的電力供應。它需要根據國家電氣規範和國家建築規範，小心地安裝在各種電氣應用中。

電纜型別（Types of Cables）

根據設計和應用，有20多種不同的電纜型別。讓我們在這裡考慮幾種重要的型別：

非金屬護套電纜（NM Cable）

這些電纜具有柔性的塑膠護套，內部包含兩到四根導線，通常用於室內住宅佈線，特殊型別用於地下和戶外佈線。

地下饋線電纜（UF電纜）

此類電纜中的導線被分組並嵌入柔性材料中。它們適用於戶外照明和地下應用。

金屬護套電纜（BX電纜）

有三根絞合銅線，用交聯聚乙烯和PVC護套絕緣。這些電纜用於戶外應用和高應力安裝。

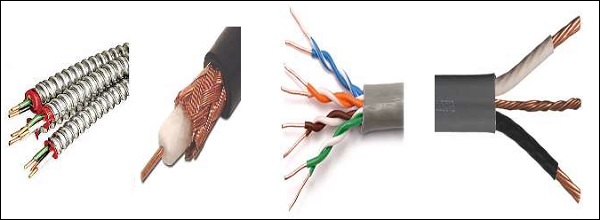

以下圖片展示了不同型別的電纜：

多芯電纜（MC電纜）

包含多根單獨絕緣的導體。外部絕緣提供了額外的保護。各種MC電纜被用於家庭和音樂行業。例如，音訊多芯“蛇形電纜”。

同軸電纜（Heliax電纜）

電纜的內導體受到管狀絕緣層和管狀導電遮蔽的保護。由於兩個內護套共享相同的幾何軸線，因此“同軸”的名稱是合理的。它用於傳輸電視訊號和連線影片裝置。

非遮蔽雙絞線電纜（UTP）

UTP電纜由兩根絞合在一起的導線組成，具有實心銅芯，並且沒有單獨絕緣。它們常用於電話、監控攝像頭和資料網路。

排線

它有許多導線在平面上彼此平行排列。排線適用於低壓應用，例如計算機及其外設。

直埋電纜（DB電纜）

它要麼是專門設計的同軸電纜，要麼是捆綁的光纖電纜，具有多層帶狀金屬護套、厚重的橡膠覆蓋層以及防震凝膠防水包裹的線加固膠帶。這被認為是傳輸和通訊需求的熱門選擇。

雙芯線電纜（TL電纜）

TL電纜由兩根導線組成，通常用於將訊號從天線傳輸到接收器（如電視和收音機）。

對絞線

有兩根單獨絕緣的導體，用於直流或低頻交流應用。

雙絞線電纜

TPC中的內絕緣導線被扭曲或纏繞在一起；除此之外，它與對絞線相同。

熱阻的重要性

熱阻是指電纜絕緣材料熔化的最佳溫度。它取決於佈線面積，在設計地下電力網路時需要考慮熱現象。在地下電力系統中，電纜芯溫度不應超過電纜工作最高溫度（65ᵒC）。

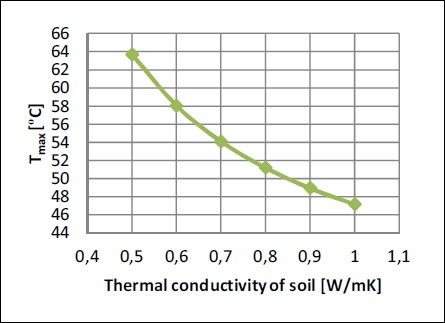

下圖顯示了電纜芯溫度隨土壤導熱係數增加的變化：

由於電纜需要將熱量散發到周圍環境，因此其導熱係數會根據電纜層中使用的材料而變化。

土壤的導熱係數會改變電力電纜熱傳遞的強度。隨著導熱係數的增加，土壤更快地接收熱量，電纜溫度降低。土壤導熱係數取決於含水量（由降雨或乾旱引起）和水分。在進行地下電力網路系統工作時，應有效地進行溫度分配。

安全預防措施

現在讓我們考慮一些安全預防措施：

• 制定安全計劃，其中包括符合規範和標準的應急活動和疏散。

• 應聘用專業且經過培訓的電工，他們瞭解安全規程和周圍的工作場所環境。

• 工人必須佩戴絕緣手套、安全眼鏡、鞋子和防護服，以防止觸電危險。

• 應定期進行維護和測試。

問題（Questions）

1. 金屬護套電纜中用於芯線交聯的材料是什麼？

a) 銅

b) PVC

c) 聚乙烯

d) 鋁

答：c

2. 哪種電纜適用於攝像頭和資料網路？

a) 雙芯線電纜

b) 非遮蔽雙絞線電纜

c) 直埋電纜

d) 雙絞線電纜

答案：b

3. 隨著土壤導熱係數的增加，電纜芯溫度會發生什麼變化？

a) 升高

b) 降低

c) 無變化

d) 無法預測

答案：b

危險區域分類

電氣裝置在正常和異常情況下可能會產生熱量、電弧和火花。這增加了在存在易燃、可燃、易燃氣體、蒸汽、液體、粉塵或纖維的情況下發生火災和爆炸的風險。一些地點也被認為是危險的。根據NFPA 497和NEC第500和501條，危險區域被分為不同的類別。讓我們在接下來的章節中瞭解不同的類別：

I類場所

此場所包含易燃氣體、蒸汽或液體，會造成火災或爆炸危險。NFPA 497（參考文獻2）提供了I類危險場所的分類方法。

1區

在正常執行條件下，此場所存在易燃氣體、易燃液體產生的蒸汽或可燃液體產生的蒸汽的可燃濃度。

2區

在異常執行條件下，此場所存在易燃氣體、易燃液體產生的蒸汽或可燃液體產生的蒸汽的可燃濃度。

組別

根據其物理特性，分為四組：

• A組 - 乙炔
• B組 - 氫氣
• C組 - 一氧化碳
• D組 - 汽油

II類場所

II類場所存在因可燃粉塵引起的火災或爆炸危險。NFPA 499規定了在II類場所安全正確安裝電氣/電子裝置的規定。

1區

在正常執行條件下，空氣中存在可燃粉塵，足以產生爆炸性混合物。這些是中等至濃密的粉塵雲，形成大於3.0毫米的粉塵層。

2區

在異常執行條件下，空氣中存在可燃粉塵，足以產生爆炸性混合物。這些是不可見的粉塵雲，形成小於3.0毫米的粉塵層。

組別

根據其物理特性，可燃粉塵分為三種類型。

• E組 - 鈦
• F組 - 炭黑
• G組 - 尼龍聚合物

III類場所

此場所存在因易燃纖維引起的火災或爆炸危險。

在對危險區域進行分類後，爆炸性氣氛根據潛在爆炸性氣氛的頻率和持續時間分為不同的區域。

對於氣體、蒸汽和霧：

0區

這種爆炸性氣氛由氣體、蒸汽或霧形式的危險物質與空氣混合而成，持續或長時間存在，或間歇出現。

1區

在這種分類的大氣中，偶爾會在正常執行時存在氣體、蒸汽或霧形式的危險物質與空氣的混合物。

2區

危險物質的混合物以氣體、蒸汽或霧的形式存在，並且僅持續很短的時間。

對於粉塵：

20區

這種大氣由空氣中持續或長時間或間歇存在的可燃粉塵雲形式的爆炸性物質組成。

21區

在正常執行時，空氣中偶爾存在可燃粉塵雲形式的爆炸性可燃粉塵。

22區

可燃粉塵以雲的形式存在於空氣中，並且持續很短的時間。

易發生危險區域的特徵

現在讓我們看看易發生危險區域的特徵。特徵如下：

危險物質的特性

包括任何易燃液體、氣體或蒸汽的沸點和閃點，這些物質可能比空氣輕或重。

潛在洩漏量

這是錯誤情況的後果，在這些情況下，快速救援很危險。例如，液化石油氣鋼瓶或盒。

溫度和壓力

當某些物質在沒有熱量和壓力的情況下不會發生爆炸時。

通風

適當的通風可以防止火災和爆炸。

使用電氣裝置的選擇

裝置根據標準建造，以防止成為點火源。根據應用的適用性，這些裝置分為1、2和3類，具體取決於區域的等級。機械裝置未經認證可在危險區域使用。如果指定的裝置不可用，則可以使用較低等級的裝置並結合其他防護措施。

• 1類 - 0區和1區或2區

• 2類 - 1區或2區

• 3類 - 僅限2區

問題（Questions）

1. III類場所存在哪些易燃物質？

a) 易燃纖維或飛絮

b) 可燃粉塵

c) 易燃液體

d) 以上所有

答案：a

空氣中存在可燃粉塵雲形式的可燃粉塵的場所稱為______。

a) 0區

b) 21區

c) 2區

d) 22區

答案：b

3. 下列哪一項不是爆炸性氣氛的特徵？

a) 潛在洩漏量

b) 通風

c) 人口

d) 溫度和壓力

答：c

與氣體/管道/纖維材料相關的措施

在處理氣體、管道和纖維材料時，考慮安全措施非常重要。建議處理這些材料的人員應穿戴必要的安全服並攜帶所有必要的工具。

與氣體相關的安全措施

由於全球石油和天然氣公司發生的電氣事故，事故發生率已達到 6%。安全預防措施起著至關重要的作用，有助於避免電氣危險。

• 出於可靠性和安全原因，安裝後定期檢查並保持電氣系統處於良好狀態是必要的。

• 在處理帶電裝置時，對現有設施的擴建、改造和改造需要專業的護理和經驗。

• 需要專業人員為天然氣行業選擇合適的電氣裝置進行安裝。例如，HRC 熔斷器適用於此類行業，而不是 Kit-Kat 熔斷器。

• 電氣裝置的安裝、設計、測試和維護必須遵循各自國家的標準，以確保預期的質量和安全。

與管道/光纖相關的安全措施

管道或導管是電纜的通道，並起到保護作用。

• 電氣導管必須遵循以下標準規範：

• ASTM F2160
• NEMA TC7
• UL 651A & B 和 UL 2024
• 國家電氣規範（第 9 章）

• 必須關注導管的直徑 ± 內導管，內導管的數量，長度和方向，導管的成分，摩擦係數，卡住組合，拉動速度，溫度，海拔，內導管重量，機械應力，張力和彎曲半徑等。

• 經過培訓的專業人員必須根據環境要求選擇管道，包括水下、地下、室外或室內位置。使用地下電纜的符號可以限制人員挖掘並避免事故。

• 電工必須使用拉力計、電纜潤滑劑和必要的電氣裝置。

與纖維材料相關的安全措施

• 光纖電纜需要小心處理，並瞭解彎曲半徑和電纜扭曲。

• 使用雷射束查詢光通訊電纜中的損壞。

• 不要貼上斷裂的末端或將光纖碎片掉落在地板上。避免皮膚接觸纖維材料。

• 請記住，在安裝區域附近不要飲用或食用任何東西。

易燃氣體/蒸汽的分組分類

易燃氣體或蒸汽可由電氣系統中的電弧或火花點燃，從而導致危險事故。根據 NEC，第 500-5(a) 節中定義了四類 I 類分組分類。

• A 組：乙炔

• B 組：氫氣和性質危險的等效氣體

• C 組：乙醚或性質危險的等效氣體或蒸汽

• D 組：汽油、酒精、丙酮、天然氣和類似材料

這些組是根據特定大氣爆炸壓力相關的危險等級制定的。此外，工程師應遵循 NFPA 497 中的“易燃液體、氣體或蒸汽分類實踐”。

管道的分組分類

用於各種應用的不同型別的電氣管道或導管。

鍍鋅剛性導管

鍍鋅鋼管的厚度可以保護電線，成為商業和工業應用中電工的首選。

金屬電氣管道

此類導管由鋼或鋁製成，彎曲半徑受限。它在商業、住宅和工業建築中非常流行。

非金屬電氣管道

它具有防潮和阻燃性，由於其柔韌性，易於用手彎曲。

撓性金屬導管

它被稱為“格林菲爾德軟管”，表示它不能保持永久彎曲。建議用於乾燥區域。

液密撓性金屬導管

這些導管覆蓋有防水塑膠塗層，適用於潮溼或潮溼場所的一般佈線。

剛性金屬導管

它由塗層不鏽鋼或鋁製成，可以防止腐蝕。

液密撓性非金屬導管

這些是阻燃型別，建議作為安裝批准導體（額定電壓 600 伏）的線槽。

鋁導管

它用於大量水域和易腐蝕區域，因為它可以防止腐蝕。

PVC 導管

它耐潮溼和腐蝕，並且具有較高的熱膨脹係數。

根據設計和形狀，電氣管道分類如下：

• 獨立圓管
• 擴充套件吊頂
• 縮徑主幹
• 多次迴風

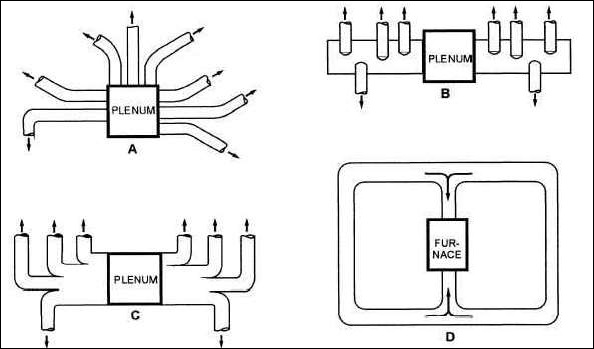

下圖顯示了不同的送風管道系統：

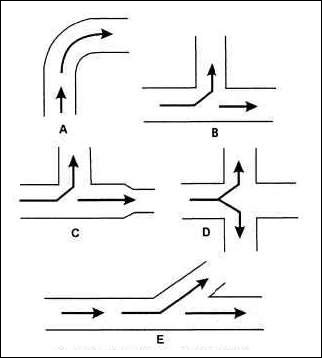

下圖顯示了一個典型的管道連線，包括：

• 彎頭
• 三通
• 縮徑三通
• 十字
• 側向

問題（Questions）

1. 易燃氣體/蒸汽/液體的 I 類分組分類描述在 ______ 中。

a) NFPA 70

b) NEC 第 500 條

c) IS

d) 以上都不是

答案：b

2. 易燃氣體氫氣屬於哪一組？

a) D 組

b) C 組

c) B 組

d) A 組

答：c

3. 以下哪一項被稱為“格林菲爾德軟管”？

a) 液密撓性金屬導管

b) 鍍鋅剛性導管

c) PVC 導管

d) 撓性金屬導管

答案：d

溫度分類

現在我們將學習關於溫度分類的知識。此外，我們還將瞭解溫度的重要性。

溫度的重要性

溫度是過程工程中檢測工廠和裝置危險狀況的最重要因素之一。安全完整性等級 (SIL) 衡量安全儀表的功能。SIL 指定目標風險降低水平。國際電工委員會 (IEC) 615081 標準將 SIL 分配給能夠消除裝置故障並檢測故障的裝置。

電氣裝置的溫度分類

有一些絕緣等級，允許裝置安全的最大允許溫度。透過更高的耐熱性絕緣技術可以縮小電氣儀器的尺寸。

下表顯示了各種型別絕緣材料的最大允許溫度和所用材料：

危險區域的溫度分類

溫度分類描述了危險區域的閾值溫度。最小著火溫度的值從 T1 到 T6 分類。這種溫度分類識別儀器在環境溫度 (40°C) 下產生的溫度。確定的溫度稱為**最大表面溫度**。

• **T1** - 最小著火溫度 > 450°C，儀器產生的最大表面溫度為 450°C。

• **T6** - 最小著火溫度 > 85°C，儀器產生的最大表面溫度為 85°C。

如果危險區域儀器出現任何測量問題，都可以進行維修。維修部分分為三個基本類別。

僅限工廠維修

裝置必須經過一些安全測試程式並返回工廠。

現場維修

實際上很難指導終端使用者技術人員。如果遇到任何難以解決的問題，應聘用授權的工廠人員。

**終端使用者現場維修** - 這涉及在形式、配合和功能方面的直接更換。

溫度測量

溫度測量儀器是根據安全標準設計的。在工業環境中，溫度測量滿足各種需求和應用。大量的感測器和裝置滿足了這種需求。測量儀器如下：

• 溫度計
• 恆溫器
• 熱敏電阻
• 熱電堆
• RTD（電阻溫度檢測器）
• 熱電偶

問題（Questions）

1. 哪種絕緣等級使用帶粘合劑的無機材料？

a) E 類

b) Y 類

c) B 類

d) A 類

答：c

**說明** - 根據表 1，帶粘合劑的無機材料只能允許 130°C 的絕緣，這指的是 B 類型別。

2. T4 型溫度的最大表面溫度（°C）是多少？

a) 100

b) 135

c) 200

d) 235

答案：b

**說明** - 根據表 2，較低的危險是溫度分類為 T4，允許 135°C 的最大表面溫度導致危險。

3. 以下哪個不是溫度測量儀器？

a) 熱電偶

b) RTD

c) 熱敏電阻

d) 氣壓計

答案：d

**說明** - 熱電偶、RTD 和熱敏電阻是溫度測量儀器，但氣壓計測量氣壓。

防止天氣複雜性的保護

現在，惡劣天氣（如暴風雨或暴雨）導致停電或斷電已變得普遍。這會對廣大民眾造成影響。而且，當由於洪水導致電力供應中斷時，沿海地區的人們受影響最大。67% 的停電事件是由自然災害造成的，例如閃電、降雪和強風。為了最大限度地降低成本並減輕停電問題，保護電力資產是必要的。

保護電力網路

在本節中，我們將瞭解如何保護電力網路免受自然災害的影響。

維護

對於關鍵系統，應安裝不間斷電源 (UPS) 和備用發電機，並進行妥善維護。如果電網供電中斷，則使用備用電源。定期維護服務可確保裝置的可靠性和更安全的工作環境。

電力網路設計

正確的電力設計可最大限度地減少雷擊時產生的電壓瞬變。應透過所有可能的情況測試電氣模型；預測各個區域的故障和弱點。適當的設計應提供：

• 冗餘
• 備用路徑
• 自動轉移負載

系統測試

應定期測試備用電源和備用路徑。考慮測試以下內容：

• 備用裝置的狀況

• 故障或新安裝情況下的系統邏輯

• 公用事業供電中斷時現場人員的應急響應

管理

資料管理和分析有助於預測問題，找到預防問題或解決已發生問題的解決方案。管理系統側重於以下兩個方面：

停電管理系統

OMS 提供來自各種來源的資料和資訊，包括故障，允許維護人員和電工參與維修和恢復。

資產管理系統

必須維護設施資產的跟蹤記錄、預測的生命週期和技術規格，以確保網路的可靠性和彈性。

防範極端天氣條件

極端天氣條件是指可能對電氣裝置造成災難性影響的雷擊。請考慮以下幾點，以確保您的裝置安全。

• 電湧可能會燒燬電子裝置（如電視、筆記型電腦和音響系統等）的電路板。可以使用一流的浪湧保護器來防止損壞。

• 購買高質量浪湧保護器 (SP) 時，需要考慮三個特性：

• **低鉗位電平** - 它需要一定的電壓才能觸發 SP 並將電流洩放到接地

• **低響應時間** - 響應電湧需要納秒級的時間

• **高浪湧能力** - SP 可以承受並正常工作的電壓量

• 不需要依賴 SP 的保修。在其上連線一個狀態指示燈，顯示最後一次浪湧。

• 避免過載電源插座浪湧保護器，這可能會增加損壞電子裝置的風險。

防塵防水標準

根據國際電工委員會 (**IEC**) 標準 60529，國際防護等級對機械外殼和電氣外殼提供的防侵入、防塵、防意外接觸和防水程度進行分類。**防護等級**(IP) 定義了裝置在正常情況下受到的保護。第一位數字表示裝置防固體物保護等級。第二位數字表示裝置防有害水分侵入保護等級。

下表列出了 IP 程式碼及其含義：

下表列出了定義危險部件的字母。其他一些字母提供與裝置保護相關的附加資訊。

下表列出了 IP 程式碼中的一些字母：

問題（Questions）

1. 哪個裝置需要納秒級的時間來響應電湧？

a) 低鉗位電平裝置

b) 低響應時間裝置

c) 高浪湧能力裝置

d) 以上都不是

答案：b

解釋（Explanation）

顧名思義，低響應時間裝置只需要納秒級的時間來響應電湧，識別故障並命令保護裝置跳閘。

2. IP 程式碼遵循 __________ 的標準。

a) IEC

b) BIS

c) NFPA

d) NEMA

答案：a

解釋（Explanation）

歐洲國際電工委員會描述了裝置機械和電氣外殼的防護等級。

3. 外殼 IP56 的含義是什麼？

a) 防止手指插入和垂直滴水

b) 防塵並可浸入水中

c) 防塵並可承受來自任何方向的高壓水射流

d) 以上都不是

答：c

解釋（Explanation）

在 IP56 中，第一位數字 5 表示防塵，第二位數字 6 表示防來自任何方向的高壓水射流。將這兩位數字結合起來，結果指的是選項 C。

安全電氣裝置設計特性

現在，我們將學習安全電氣裝置的設計特性。讓我們從瞭解什麼是裝置檢查開始。

裝置檢查

檢查電氣裝置非常重要，因為它們可能導致嚴重的物理危害。它確保裝置沒有已知的危害。請考慮以下裝置安全的重要事項。

• 根據標籤和規格確定裝置的適用性

• 機械強度和耐久性

• 電氣絕緣

• 區域條件下的發熱效應

• 電弧效應

• 員工的實際安全防護

電氣裝置的使用

電氣裝置的安裝應符合給定的說明，包括型別、尺寸、電壓、電流容量和特定用途。裝置必須僅在經過審查並已安排滿足其目的後才能指示其用途。即使是一個小型裝置也具有其自身的重要性。例如，斷開開關可以開啟電路並停止電流流動。裝置必須能夠承受天氣、化學物質、高溫、腐蝕或任何危險環境。

使用電氣裝置

從事電氣裝置工作的人員必須具備在該裝置上工作的資格，這一點非常重要。在沒有使用個人防護裝置的情況下，在帶電部件上工作始終會產生危險。工作完成後，清潔地面上的切割材料。必須有一個存放室來安全存放裝置。工作區必須寬敞且通風良好。電工必須遵循 NEC、NBC、NFPA 和 IEC 等標準。

電氣裝置的安全要求

驗證和測試將保證裝置的安全性和質量。根據產品標準確認裝置是安裝的首要重要事項。裝置接地是必要的，可以轉移故障電流，這將是永久性的和連續的。高溫可能會導致接地故障路徑的連續性喪失。因此，必須使用接地故障斷路器來防止因電線接地故障造成的傷害。它將為裝置提供額外的保護。電纜絕緣的破損僅僅是由於老化造成的。這可能導致觸電、燒傷和火災。因此，需要定期維護電氣裝置。維護可以預測和防止損壞。裝置需要透過安裝浪湧保護系統來防止雷擊。

最佳的保護方法是“自動斷電”，這可以透過實施系統接地來實現。電工應充分了解標準化系統（TT、TN 和 IT 系統）。防過載、短路和接地洩漏電流也可以保護裝置免受損壞。每個部件都必須有良好的絕緣和包裝。

電氣裝置設計標準

在設計電氣裝置時，需要遵循一些內部標準。標準如下：

• 國際電工委員會 (歐洲)

• 石油學會 (英國)

• 國際標準化組織 (全球)

• 英國標準協會 (英國)

• 美國石油學會 (美國)

• 工程裝置和材料使用者協會 (英國)

• 電力委員會 (英國)

• 電子電氣工程師協會 (美國)

問題（Questions）

1. 以下哪項不是裝置安全的事實？

a) 機械強度和耐久性

b) 電氣絕緣

c) 裝置顏色

d) 區域條件下的發熱效應

答：c

解釋（Explanation）

檢查安全裝置、機械強度、耐用性、電氣絕緣和在區域條件下的加熱效果是需要考慮的幾個要點。但是，這並不取決於裝置的顏色。

2. 哪種裝置可以防止電線造成的傷害？

a) MCB（小型斷路器）

b) ACB（自動斷路器）

c) 開關

d) GFCI（接地故障斷路器）

答案：d

解釋（Explanation）

接地故障斷路器能夠檢測到故障並在幾毫秒內暫時切斷電路。這可以防止電線造成的傷害。

3. 每個製造商在設計電氣裝置時遵循哪個組織的標準？

a) IEC

b) ISO（國際標準化組織）

c) IEEE（電氣和電子工程師協會）

d) 以上所有

答案：d

解釋（Explanation）

製造商必須關注裝置的規格、型別、安全、測試、應用和質量。因此，製造商必須選擇國際電工委員會 (IEC)、國際標準化組織 (ISO) 和電氣電子工程師協會 (IEEE) 的標準來設計電氣裝置。

電氣安全 - 測試認證

現在我們將瞭解什麼是電氣安全測試認證。讓我們從電氣產品認證的概念開始。

電氣產品認證

產品必須透過效能測試、質量保證測試並滿足認證方案的規格。認證方案包括：

• 聯邦通訊委員會 (FCC)

• 電信認證機構 (TCB) 計劃

• 環境保護署能源之星計劃

• 國際電工委員會電氣裝置產品安全認證機構方案規則

• 材料分析服務認證綠色室內環境質量計劃

全球認可機構

所有認可機構均由國際認可論壇 (IAF) 列出，以獲得 ISO 65 標準的認可。認可機構包括：

• 美國國家標準學會 (ANSI)

• 認證委員會（ANSI 的一個分支機構）

• 美國實驗室認可協會 (A2LA)

• 國際認證服務 (IAS)

• 聯合認證基金會 (UAF)

• 德國技術監督協會 (TÜV)

• 韓國認證委員會 (KAB)

安全電工工作認證

監管體系透過滿足標準來促進安全。工作應透過認證體系進行控制和執行。因此，此類工作需要認證。2006 年《能源供應法案》定義了兩類不同的電氣工程 - **受控工程**和**限制工程**。這兩類工程的範圍已由能源監管委員會確定。

受控電氣工程

出於安全原因，某些電氣工程需要經驗豐富的人員進行操作。受控工程從一開始就屬於監管體系的範圍。註冊電氣承包商必須進行認證的受控工程，或者安全監管機構的檢查員也可以進行此項工作。證書描述了對電氣工程進行適當測試的確認。根據國家接線規則進行國家標準的安全驗證是認證的一個重要類別。在電氣安全方面，這項工作必須足夠重要，並且需要透過頒發完工證書來進行控制。開關、插座、照明燈具等類似替換的可能性必須符合技術規則。此類工程定義了受控工程的範圍。這包括《國家接線規則 ET101 和 ET105》第 7 部分中定義的安裝、除錯、檢查和測試工作。電氣裝置的檢查必須符合 2007 年第 732 號令第 89 條規定。

限制電氣工程

限制工程的當前範圍於 2013 年確定。它涉及在《國家電氣裝置規則》第 7 部分列出的任何地點進行的電氣安裝。現有電氣裝置的檢查、測試或認證在《國家電氣裝置規則》第 62 章中進行了描述。此項工作僅適用於家庭環境。

裝置測試

在本節中，我們將瞭解不同認可機構進行的裝置測試：

CPRI（中央電力研究所）

中央電力研究所測試變壓器、電抗器、開關裝置、電纜、管道、電容器、避雷器繼電器、絕緣子以及可再生能源產品等電氣裝置，並由此生成測試報告。

BSI（英國標準協會）

BSI 為 IT 裝置、控制與佈線附件、電子元件、醫療裝置、電纜和環境的裝置提供認證委員會 (CB) 報告。

ERDA（電力研究與發展協會）

電力研究與發展協會在科學與工業研究委員會 (CSIR) 的支援下，在電纜、變壓器油、電能表、開關裝置、輸配電線路、燈具和照明裝置、電介質、聚合物和光伏電池等不同產品的測試、校準、研發方面表現出色。

ITC

ITC Pvt Ltd. 提供防侵入、LED 產品、電池、光伏元件、電纜接線盒和家用電器等的測試服務。

NRTL（國家認可測試實驗室）

國家認可測試實驗室是 OSHA 下屬的一個私人組織，確保 OSHA 電氣安全標準。它授權制造商為特定產品申請註冊認證。

任何組織的測試服務都必須遵循若干 IEC 標準，例如：

問題（Questions）

1. 誰可以將任何組織列為全球認可機構？

a) IAF（國際認可論壇）

b) ANSI（美國國家標準學會）

c) KAB（韓國認證委員會）

d) UAF（聯合認證基金會）

答案：a

解釋（Explanation）

所有認可機構均由國際認可論壇 (IAF) 列出，以獲得 ISO 65 標準的認可。

2. OSHA 認可的實驗室名稱是什麼？

a) CPRI（中央電力研究所）

b) ERDA（電力研究與發展協會）

c) NRTL（國家認可測試實驗室）

d) 以上都不是

答：c

解釋（Explanation）

國家認可測試實驗室是 OSHA 下屬的一個私人組織，確保 OSHA 電氣安全標準。

3. 測試 LED 照明燈具的標準程式碼是什麼？

a) IEC 60065

b) IEC 60595

c) IEC 60601

d) IEC 60034

答案：b

解釋（Explanation）

任何組織都必須根據國際電工委員會 60595 標準執行 LED 照明燈具測試服務。

無保護裝置標記程式

現在我們將學習標記無保護裝置的程式。首先，我們將研究行業安全實踐。

行業安全實踐

現在讓我們瞭解一下電力行業的安全性實踐。

預期用途

根據用途和在指定限度內的使用選擇裝置。不要使用外部輔助裝置。

說明和安全

聯絡技術助理，以確保根據安全標籤和標籤如何使用裝置。

安裝

參考材料安全資料表 (MSDS) 並瞭解材料的加工特性。接地裝置並安裝保護裝置。

操作

使用防護裝置，如防護罩、聯鎖裝置，並佩戴個人防護裝備保護自己。確保您以適當的方式瞭解潛在的危險訊號。

維護和維修

定期進行計劃維護並確認裝置的正確操作。如果出現任何故障，請更換或維修。

裝置安全資訊

裝置可以承受的具體條件在裝置手冊或裝置上註明。在處理和使用電氣裝置時，我們還需要遵守一些預防措施。

• 避免在現場區域使用明火

• 每天檢查壓力，以防止裝置磨損、損壞或洩漏

• 不要將分配手槍指向任何人

• 不要用裸露的皮膚取下熔化的熱熔電纜

• 如果您遇到災難，請立即就醫

• 安全地關閉裝置，因為不同裝置的關閉級別各不相同。

一般安全警告和注意事項

每臺裝置都附有製造商提供的警告和注意事項符號。電工瞭解警告和符號並相應地處理裝置非常重要。

下表顯示了一些安全標籤及其描述：

建議仔細瞭解裝置型別。瞭解裝置的放置位置以及應避免靠近哪些物體也很重要。

• **HM - 熱熔** – 注意：遠離熱表面。如果熱金屬與熱表面接觸，則可能導致災難。

• **PC - 過程控制** - 警告：未經培訓或無經驗的人員可能會導致裝置損壞和人身傷害。

• **CA - 冷粘合劑** - 警告：不要使用高壓。它可能會釋放冷粘合劑，造成人身傷害。

裝置上顯示的批准符號

下表列出了裝置上的一些批准符號：

現場標記

在本節中，我們將瞭解現場的不同標記及其含義。

障礙物和標誌

在該位置使用不同型別的障礙物。下表顯示了一些障礙物：

問題（Questions）

1. 在安裝裝置時需要了解裝置的哪些資訊？

a) 障礙物

b) 符號

c) MSDS（材料安全資料表）

d) 以上都不是

答：c

解釋（Explanation）

在安裝裝置之前，需要參考材料安全資料表 (MSDS)。

2. 突出顯示工作區域邊界需要使用哪種障礙物？

a) 屏障網

b) 輻射

c) 彩旗

d) A 和 C 都是

答案：d

解釋（Explanation）

根據安全標準，屏障網和彩旗用於突出顯示工作場所的邊界。

3. 哪個符號表示危害環境的產品？

a.

b.

c.

d.

答案：b

解釋（Explanation）

每個符號都定義了一種產品，例如 A 表示對健康有害，B 表示危害環境，C 表示腐蝕性材料，D 表示易爆材料。

無保護裝置的維護

現在我們將瞭解無保護裝置的維護。在這裡，我們還將深入探討不同型別的維護。

維護型別

技術措施規範了裝置的正常執行，可分為兩大類：

• 預防性
• 糾正性

預防性/預測性維護

預防性維護並不意味著在裝置發生故障時才進行維護，而是要防止故障發生之前。它適用於防止故障。這種型別的維護在一段時間內執行，然後被稱為計劃性維護，從而降低了裝置發生故障和退化的風險。預防性維護側重於裝置型別，以便採用預測性和狀態性維護。

預測性維護透過利用各種無損檢測和測量技術來定義裝置狀態。預測性預防性維護計劃確保高效、可靠和安全的生產。

糾正性維護

當檢測到任何故障、失效或故障時，會對裝置應用糾正性維護。顧名思義，它用於糾正問題。它不能像預防性維護那樣預先確定。它側重於裝置的基礎設施。它被稱為緊急維護。這種維護必須在裝置中有效地執行。

預防性檢查

常規預防性維護需要進行檢查，以防止電氣裝置損壞。請考慮以下清單以遵循預防性檢查 -

清潔機器

定期清潔機器，並在未受保護的金屬表面塗油。

潤滑機器

良好的潤滑可以保證炮塔、主軸、幹齒輪、軸承和油箱的安全，並防止磨損和腐蝕。

從機器上撇去油

油水分離器用於機器表面，以創造完美的滋生地，並去除皮炎、乾燥皮膚、難聞的氣味和較差的刀具壽命。

監控機床切削液

折光儀每週監控水性流體的濃度。另一個工具包檢查 PH 值。後隙和對齊應每季度檢查一次。

維修

如果維護有任何問題，則裝置需要維修才能平穩執行。維修設施的技巧負責修理和修改各種電氣裝置部件。某些裝置部件需要經常檢查並相應地進行維修。

變壓器

進行洩漏、襯套、外殼、散熱器翅片、墊片和指示器的維修，並可以更換損壞的部件。如果空氣水平下降，則將更換變壓器油。

斷路器

應提供過時的零件，否則可以更換斷路器。經過培訓的專業人員應診斷並確保故障。

開關裝置

如果經驗豐富的工程師在開關裝置和控制裝置中發現任何撕裂、事故或電氣故障，則維修設施將修理損壞的部件或更換裝置。

保護繼電器

在故障排除期間，工程師應檢查繼電器的操作是否滿足規格。如果報告了錯誤，則對其進行維修、重新校準或更換。

電纜

電纜是電氣系統中的裝置。電纜中的單個故障可能會關閉整個系統。檢查接頭並立即更換電纜。

法定審計

在維護的情況下，維修和更換過程需要一些財務支援和報告生成。因此，法定審計參與其中。它是為了定義財務報表（如資產負債表、損益表、收支表）的公允價值。它顯示了電氣材料維修、採購等的資金分配情況。

SA範圍

根據財務管理系統，範圍包括 -

• 專案財務系統的充分性：會計的有效性、融資、運營控制、計劃、政策、程式的合規性、會計系統、資料和報告的可靠性以及核實資產和負債。

• 所有檔案、記錄和賬戶必須妥善保管以供專案使用。

問題（Questions）

1. 故障發生後適用哪種維護？

a) 預防性維護

b) 糾正性維護

c) A 和 B

d) 以上都不是

答案：b

解釋（Explanation）

當檢測到任何故障、失效或故障時，會對裝置應用糾正性維護。

2. 如果每月提供預防性維護，則稱為 ______。

a) 糾正性維護

b) 緊急維護

c) 計劃性維護

d) 保護性維護

答：c

解釋（Explanation）

當預防性維護在一段時間內執行時，則稱為計劃性維護。

3. 哪種裝置測量流體的濃度？

a) 氣壓計

b) 熱敏電阻

c) 折光儀

d) 以上都不是

答：c

解釋（Explanation）

• 氣壓計測量氣壓。

• 熱敏電阻測量溫度。

• 折光儀測量流體的濃度。

電氣安全 - 職責和義務

我們現在將學習與使用電氣裝置相關的各個利益相關者的職責和義務。

供應商義務

供應商和客戶之間的關係是一種合同關係。但是，供應商必須遵守一些道德義務以確保客戶滿意。

可靠性

產品的功能應滿足消費者的期望。

使用壽命

消費者的想法已經計算出了裝置的使用壽命。因此，產品需要在預期時間內高效執行。

可維護性

產品必須在特定期間內或之後進行維修或更換。

產品安全

這是與產品相關的風險程度，產品在正常情況下必須是安全的。

更換

如果產品不符合預期規格或存在故障，則應做出更換的規定。

規格

必須清楚地指定產品的型別、性質、元件以及與產品相關的危害。

技術助理

技術助理應前往現場進行維修、維護並提供良好的售後服務。

檔案

必須提供包括髮票、保證書、保修證書、測試報告和安裝指南在內的條款和條件檔案。

製造商的道德義務

考慮以下與製造商的道德義務相關的事項 -

• 義務必須符合可靠性、使用壽命、可維護性和安全性的要求

• 披露義務

• 不作虛假陳述和強迫

盡職理論

眾所周知，製造商比消費者享有更有利的地位。因此，製造商有責任特別注意消費者的信任和利益。這種理論被稱為盡職理論。根據該理論，供應商在以下方面負有責任；

• 設計
• 生產
• 資訊

商業廣告

廣告在建立生產者和消費者之間的關係方面發揮著至關重要的作用。廣告的好處是 -

• 它吸引了觀眾
• 在客戶中產生購買意願
• 產生對產品的渴望
• 引導客戶購買產品

工廠主的職責和義務

我們現在來看看工廠主的職責和義務。工廠主需要關注以下方面 -

專案管理

工廠除錯專案經歷以下步驟 -

• 機械工作完成 - 管道、裝置的安裝、完整性、檢查、冷態對中、點對點連續性檢查和保護

• 預除錯 - 清洗、測試、空氣和蒸汽吹掃、沖洗、鈍化、系統通電和儀器驗證

• 除錯 - 執行測試、載入、執行裝置、電氣功能測試和安全測試

• 驗收試車 - 小型機組連續執行 12 小時

• 人力資源管理 - 在所有文書工作和成功除錯後，業主對其員工負有責任。管理工程師、技術人員和操作人員對於成功啟動至關重要。

工廠運營

一個成功的工廠除錯包括四個部分，如果其中一個失敗，則該工廠將不被視為成功。

• 無工傷事故 - 安全因素困擾著每個初學者。因此，設計、施工和除錯方面承受著更大的壓力。

• 無裝置損壞 - 此功能與設計、施工、運營和除錯團隊每個環節的紀律有關。

• 在試產品上：測試團隊應合理地完成產品的測試。

• 少於兩天 - 非常好

• 七天 - 可接受

• 超過十四天 - 不太可接受

• 無環境事件 - 在特定時間段內成功製造試產品定義了此功能，並確保沒有環境危害。

健康和安全環境

由於其他計劃包括固有風險，因此應為專案妥善規劃健康安全和環境管理計劃。因此，應在每個工作地點遵循以下程式。

• 系統識別
• 啟動前安全評審 (PSSR)
• 工作許可制度
• 危險識別和風險管理
• 同時作業 (SIMOPS)

問題（Questions）

1. 產品測試的可接受持續時間是多少？

a) 超過七天

b) 少於七天

c) 超過十四天

d) 少於十四天

答案：b

解釋（Explanation）

測試工程師應指定產品測試所需的時間。

• 少於兩天被認為非常好

• 七天是可以接受的

• 超過十四天是不太可接受的

2. 盡職理論不強調哪個部分？

a) 測試

b) 設計

c) 生產

d) 資訊

答案：a

解釋（Explanation）

根據盡職理論，供應商在設計、生產和資訊領域負有責任。

3. 以下哪一項不是 HSE 管理系統的一部分？

a) 系統識別

b) 啟動前安全評審 (PSSR)

c) 預除錯工作系統

d) 工作許可制度

答：c

解釋（Explanation）

健康安全和環境管理系統的組成部分是

• 系統識別
• 啟動前安全評審 (PSSR)
• 工作許可制度
• 危險識別和風險管理以及同時作業 (SIMOPS)

電氣安全 - 主要本質安全防護

爆炸危險通常發生在化工廠、煉油廠和油漆車間、清洗裝置、粉碎產品工廠和倉庫，以及易燃氣體、液體和固體儲罐設施和裝卸區。爆炸防護定義了工作場所的健康和安全。

爆炸防護的原理

當在空氣中，在特定大氣條件下，易燃物質以氣體、蒸汽、粉塵、纖維或飛屑的形式混合時，就會發生爆炸，危及工作場所。安全引數是壓力、溫度和氧氣的函式。因此，需要設定限制。爆炸有三個因素。

• 易燃物質
• 氧氣（空氣）
• 點火源

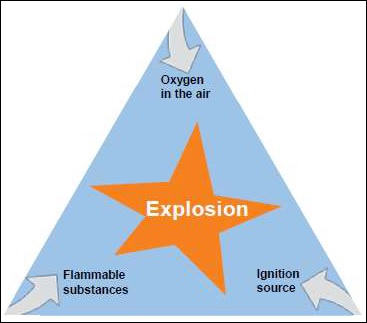

圖1：爆炸的基礎

透過限制上述任何一個因素，可以降低初次爆炸的可能性，並可以據此確定相應的防護措施。

基礎/初級防爆

初級防爆是一個過程，旨在將易燃物質或大氣氧氣的數量減少到確保沒有爆炸危險的程度。開放式佈局和適當的通風可以增加空氣迴圈並排出空氣。在人們工作的地方，完全取代大氣氧氣是不可能的。根據分析的事實，在存在易燃氣體的情況下，爆炸有三種可能性。

• 由於熱量 - 明火/熱表面/熱氣體

• 電火花 - 觸點的開閉、短路、靜電放電

• 機械火花 - 摩擦、錘擊、研磨

首先要問的是，是否存在任何可能導致爆炸的危險物質。然後，這些可燃物質的數量是多少？需要測量大氣爆炸的可能性。初級防爆的實施和合規性應符合防爆規則和標準。

初級防爆措施

初級防爆的主要目標是防止危險物質的形成。防護措施僅是為了降低此類物質發生及其擴散能力的可能性。這些措施必須具有成本效益。一些防護措施如下：

• 儘量使用不可燃或揮發性較低的物質，如果可能，更換關鍵部件。

• 系統部件應使用惰性氣體，如氮氣。

• 用非反應性物質（如水）稀釋可燃液體。

• 減少可燃物質的數量。

• 粉塵需要加溼。

• 定期清潔還可以減少粉塵的數量。

• 使用填充惰性物質的封閉裝置

• 提供自然或人工通風系統，以限制易燃物質的濃度。

• 安裝危險氣體檢測系統，可以透過警報或系統中斷提供通知。

• 可以透過新增其他物質（如水）來改變易燃液體的閃點。否則必須降低加工溫度。如果易燃液體的閃點高於加工溫度，則故障、停機、洩漏就會得到控制。

問題（Questions）

1. 哪一項不是爆炸的因素？

A. 氧氣

B. 電火花

C. 乙炔

D. 以上都不是

答：D

解釋 - 空氣中沒有氧氣就沒有火。電火花是點火源，乙炔是一種易燃物質。因此，A、B和C都是爆炸的因素。

2. 為什麼通風對每個工作場所都是必要的？

A. 排出空氣

B. 使空氣迴圈

C. 限制易燃物質的濃度

D. 以上所有

答：D

解釋 - 所有（A、B、C）都相互關聯，是通風機的作用。通風對於工作場所來說是必要的，因為它可以使空氣迴圈和排出，從而降低可燃物質的濃度。

3. 封閉裝置中使用什麼物質？

A. 水

B. 惰性氣體

C. 鹼性材料

D. 以上所有

答：B

解釋 - 惰性氣體不會與任何物質發生反應。因此，封閉裝置由惰性氣體保護。

電氣安全 - 二級防爆

如果電氣裝置已得到防爆保護，並不一定意味著它是一個完全密封或封裝的單元。

防護技術型別

已知有七種防護技術。讓我們看看不同的技術：

M型或h型（密封型）

這是一種設計，其中裝置保持在完全密封的環境中。可能因暴露於大氣而點燃氣體或蒸汽的部件用樹脂密封。適用於0區、1區和2區。通常，小型壓縮機、微型電機和小燈泡採用這種防護方案。

q型（填充砂或粉末填充型）

在這裡，外殼填充了1.6毫米尺寸的石英砂，含水量為0.1%。電氣裝置放置在其內部。當由於任何點火而內部產生任何電弧時，它會被沙子本身吸收。主要用於熔斷器箱和電容器。適用於1區和2區。

O型（油浸型）

它與q型類似，差別很小；這裡用礦物油代替了沙子。外殼在其主體上顯示高低油位。用於斷路器、變壓器和開關單元。2區採用類似的安全程式。

P型（增壓裝置）

在這種情況下，外殼用氣體加壓，氣體壓力高於大氣壓。因此，內部的裝置免受外部氣體和蒸汽的影響。該過程稱為吹掃氣體技術。用於1區和2區。

I型（本質安全型）

與上述不同，它不是外殼；而是一種電路設計。其理念是在正常或預期故障情況下，將電流和電壓輸入限制在點燃易燃氣體/蒸汽或空氣混合物所需的點火能量以內。適用於0區、1區和2區。

e型（安全增強型）

此安全方案僅適用於2區。這裡，設計的圍護結構通常為鑄造金屬或模塑聚丙烯或焊接金屬板。外殼的尺寸以使表面溫度限制在計劃的溫度等級內的方式確定。

d型（隔爆型或防爆型）

這是一種非常流行的技術。1區通常採用這種安全方案。這裡，要保護的裝置被放在鑄鐵或LM-6型別的鑄造金屬內部。有時，也使用模塑增強聚丙烯GRP外殼。採取預防措施以避免爆炸的發生。即使發生爆炸，它也會在內部移動時熄滅。

防止高度易燃物料的預防措施

在工業中，高度易燃材料的存在增加了其容器（結構）和靠近其工作的人員的危險風險。如果結構遭到雷擊，事件可能會變得更加危險。這就是為什麼對於此類區域，需要遵循更高程度的安全和防護方案的原因。

如果結構包含高度易燃的固體、液體或氣體蒸汽，請考慮以下建議：

使用全金屬結構儲存易燃材料

將易燃液體或氣體存放在全金屬結構內。如果危險等級較高，最好採用氣密結構。

封閉結構中的任何開口

有時，由於缺乏檢查，氣體或蒸汽室中的一個小開口會導致問題。它引導雷火進入內部，從而導致爆炸。因此，強烈建議密封這些開口。

容器的定期維護

安全檢查員有責任對容器進行每日/每週檢查。密切跟蹤將提前公開缺陷，安全員可以採取適當措施避免可能發生的危險後果。

避免此類結構周圍易燃空氣-蒸汽混合物的積聚

雷火可以很容易地使易燃空氣-蒸汽顆粒帶電，並可以透過它們傳播到源頭。在這方面，重要的是透過任何方式使這些結構的空氣-蒸汽混合物遠離雷電的接觸。

減少金屬導體之間的火花間隙

結構內部可能有一些導體之間存在間隙。隨著時間的推移，這些間隙內易燃空氣或蒸汽的積聚在暴露於雷電時可能造成危險情況。當雷電擊中時，易燃空氣或蒸汽會變成帶電粒子，並可能在導體之間產生火花。因此，在定期安全檢查中，需要減少火花間隙。

結構的位置

有些地方容易遭受雷擊，如果結構存在於此類區域，則很可能經常遭到雷擊。這裡，首要任務是立即將結構從該位置移至另一個位置，該位置對雷擊的免疫力更強。否則，它將不僅對內部的儀器造成災難性危害，而且對附近工作的人員造成災難性危害。

建立多個防護區域

這與我們之前討論的觀點一致。如果結構無法從雷擊高發區域的位置轉移，則必須在結構周圍建立多個防護區域。雷電必須穿過多層防護層才能到達結構。

處理避雷裝置期間的安全措施

對於包含高度易燃液體或氣體的建築物，重要的是要防止雷擊。但是，處理避雷裝置並非易事。一個錯誤可能會對結構和附近工作的人員造成嚴重危害。根據避雷裝置已整合到的建築物型別，存在不同的處理方法。讓我們瞭解這些方法是什麼。

存在爆炸性粉塵或易燃蒸汽風險的建築物

對於此類建築物，建議新增整體式安裝避雷系統。它應具有垂直避雷針和水平避雷針。根據建築物內部的儲存型別，垂直避雷針的高度必須設定為至少1.5米，而水平避雷針必須彼此間隔3至7.5米。

爆炸性儲存建築和爆炸性車間

這裡，需要新增整體式安裝系統。在這種情況下，垂直和水平間距應分別為0.3米高和7.5米間距。

小型爆炸性儲存建築物

此類建築物很少遭到雷擊。這裡不需要整體式安裝系統。只有垂直杆式避雷方案才能發揮奇效。

在建築物中儲存爆炸物

一些建築物可能含有炸藥，例如硝化甘油 (NG)。這些結構需要懸掛式水平避雷針作為整體安裝系統，垂直杆式避雷針無法提供所需的保護。這些懸掛式水平避雷針應至少安裝在結構上方 2 米的高度。關於內部間距，避雷針之間的最小間距應為 3 米。

電氣安全 - 接地

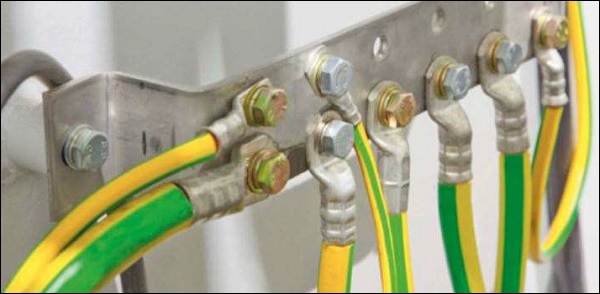

故障電流總是尋找電阻最小的路徑，並透過該路徑流向附近的系統，從而對它們造成核心損傷。在這方面，金屬結構的所有主要構件都應根據避雷系統進行接地並良好連線。這包括相關金屬結構的連續金屬加固和服務。

這種接地應至少在結構周圍的兩個地方進行。它們應等距分佈，它們之間的間隙不應超過 15 米。這些結構包含金屬框架。金屬框架也應接地到避雷系統。

所有進入內部的導體都應採用金屬外殼。金屬外殼在結構內應電氣連續。安全員檢查結構是其關鍵責任。

導體進入結構內部的點應相對於供電側接地，並應直接連線到避雷系統。

對於直接連線到架空線路的結構的導體，存在不同的接地策略。在此，應在架空線路和進入結構的點之間連線一條埋地金屬護套或鎧裝電纜。

還可以連線諸如電壓相關電阻器之類的浪湧保護裝置。此保護裝置的接地端應與電纜護套或鎧裝連線。這種型別的接地將使整個結構免受雷擊。

電氣安全 - 變壓器安全

變壓器是任何行業的主要電源。

如果未採取嚴格的保護措施，電壓等級的轉換可能會對人員或附近區域造成嚴重損害。安全檢查員有責任使用以下清單對變壓器進行以下狀態評估：

主變壓器檢查清單

電氣安全 - 電機操作安全

如今，大多數意外傷害都是由電機事故造成的。在高能量環境中工作的裝置使用者，如果未遵守有效的預防措施，就會面臨嚴重的危險。鑑於所涉及的風險眾多，使用者務必應用並遵循安全操作規程。導致此類事故的因素多種多樣——酒精影響、駕駛員經驗不足、未系安全帶或幼兒干擾。這些因素需要分別解決。避免電機傷害意味著要針對不同型別的車輛採取安全措施。

單相電機安全

單相電機包括所有輸出功率約為 1 馬力 (1HP) 的裝置。單相電機廣泛用於家用電器，例如洗衣機、電動玩具、風扇、鼓風機等裝置。為了確保這些裝置的安全，務必採取以下預防措施：

• 進行持續故障排除以確定單相電機裝置中的功能是否正常工作。

• 對電機繞組進行適當的檢查。

• 執行電源測試以確定電機是否存在任何問題。

• 不要長時間放置短路電池，因為它最終會爆炸。

• 不要使電機超過 12 伏的電壓。

兩相電機安全

在開始操作兩相電機之前，請確保遵守所有基本安全指南。不遵守安全預防措施往往會導致觸電、火災或人身傷害等事故。一些安全預防措施包括以下內容：

• 不瞭解操作的人員不得進入兩相電機正在執行的工作區域。

• 始終記得佩戴護目鏡以確保眼睛安全。

• 切勿將電機無人看管執行。

三相電機安全

三相電機包括重型工業機械。這些機器需要高電壓才能執行，因此必須採取極端措施以防止可能具有危險性質的意外傷害。在操作這些機器之前，請確保佩戴安全防護裝備，例如手套、靴子和耳罩，以保護自己免受有害影響。

在操作電機時採取安全措施是一個重要方面，因為它可以確保操作人員的安全。因此，安全員必須格外小心。電機使用者應佩戴所有必要的安全裝置，以防止任何故障。遵守這些措施有助於檢測異常情況。

電氣安全 - 發電機操作安全

備用發電機需要用來應對停電。它們方便易用，但也可能對生命和財產構成危險。在發電機的安裝、操作和維護期間，務必遵循正確的標準、程式和充分的預防措施。建議透過諮詢製造商、閱讀手冊和遵循指南來創造安全的工作環境。安全操作規程不僅可以避免危險，還可以提高裝置的質量和使用壽命。

安裝和維護期間的安全預防措施

發電機的安全取決於從選擇到維護的多個環節。任何錯誤都可能導致嚴重危險。

發電機選擇

選擇取決於停電時需要通電的裝置數量。根據所需的恆定瓦數和浪湧額定值選擇發電機。

安裝過程

必須聘用獲得授權、合格且經過認證的技術人員和工程師，他們必須瞭解發電機、安全規範和標準。安裝過程必須滿足 NFPA 110 中關於“應急和備用電源系統標準”的資訊。

操作

在執行狀態下，發電機排放的廢氣（有毒氣體，如一氧化碳）需要得到適當的通風。該區域應沒有易燃材料。

維護

需要定期檢查和定期維護髮電機部件、電纜連線和電池。進氣系統、燃油系統、排氣系統、電氣系統和控制系統需要按照時間表進行檢查。如果發現任何損壞，請立即更換。

發電機安全檢查

例行檢查可以減少危險發生的可能性。對於柴油發電機，需要密切監控排氣、燃油、發動機和直流電氣系統。

• 潤滑服務 - 必須定期使用油尺檢查油位和油質。

• 冷卻系統 - 檢查冷卻液液位。清潔散熱器，但不要損壞散熱片。

• 燃油系統 - 在燃油降解之前將其儲存起來。測試和拋光也是主要要求。應檢查空氣冷卻器管道和軟管是否存在洩漏、孔洞、裂縫、汙垢和碎屑。

• 電池測試 - 需要進行電池測試和清潔以提供足夠的啟動功率。用小蘇打和水溶液清洗端子，並塗上凡士林。檢查電解液的比重和液位。如果比重計讀數低於 1.215，則為電池充電。如果電解液液位低，則在注油口處加入蒸餾水。

• 發動機運轉 - 至少每月對發動機進行一次 30 分鐘的運轉，從載入到無負載狀態。發動機應始終保持清潔。

• 排氣系統 - 建議檢查所有連線點、焊接點和墊片是否存在洩漏，並應立即進行修復。

問題（Questions）

1. 發電機安裝必須遵循哪些標準？

a) NFPA 70

b) NFPA 85

c) NFPA 110

d) NFPA 100

答：c

解釋（Explanation）

NFPA 110 描述了“應急和備用電源系統標準”，其中包括髮電機的安裝過程。

2. 發電機在執行狀態下排放什麼氣體？

a) 氮氣

b) 氧氣

c) 一氧化碳

d) 以上所有

答：c

解釋（Explanation）

在執行狀態下，發電機排放有毒氣體，如一氧化碳。

3. 電解液比重在什麼點時需要為電池充電？

a) 小於 1.215

b) 大於 1.215

c) 等於 1.215

d) 以上都不是

答案：a

解釋（Explanation）

當電解液比重小於 1.215 時，需要再次為電池充電。這由比重計測量。

電氣安全 - 起重機操作安全

藉助起重機及其基礎可以提升、下降或移動負載。這對操作員來說是一項危險的任務。如果發生任何型別的故障，例如結構性故障、傾覆、坍塌、接觸不良或物體墜落，都可能損害負載、其他裝置和工人。為了消除危險，OSHA 標準描述了使用起重機安全處理負載的程式。它還涵蓋了裝置安全和起重機操作員的安全起重機操作責任。在處理負載之前，需要仔細檢查起重機系統。

使用前安全檢查

始終建議採取預防措施以避免危險。檢查透過生動地測試起重機來確保起重機安全。

• 工作區域應為寬闊區域，並使用註冊的起重機來處理材料。

• 操作員應具備使用起重機的資格、認證和許可證。

• 起重機的安全考慮工作場所因素，如地面承載能力、潮溼或多風的氣候。

• 安裝和除錯活動必須由專家監督。

• 元件必須按照正確的順序組裝，包括限位開關、載荷指示器、吊索連線、繩索和其他附件。

• 如果存在任何有缺陷的系統，則應立即更換。

• 檢查起重機是否存在漏油、振動或噪音。

• 熟悉控制裝置。

• 檢查指示器，例如載荷指示器、工作空間限位器、防碰撞裝置和起重機運動指示器。

• 檢查鉤塊，並確保其工作狀況良好

• 檢查鋼絲繩是否有任何變形，例如斷絲、股線變形、扭結、過度磨損、鳥籠效應、壓扁、生鏽和拉伸。

• 確保吊索角度始終大於45ᵒ

操作安全

操作人員在使用起重機和提升機工作時，必須考慮以下安全問題並避免事故。

緊急安全

在起重機將要執行的每個工作場所安裝時，都應制定應急計劃。

• 起重機應具備緊急進出設施。

• 應測試應急計劃的有效響應，並將結果通知緊急服務部門。

• 必須對工人進行應急程式培訓。

• 操作區域附近應配備醫療設施。

• 疏散位置標誌應放置在工人能夠看到工作場所所有區域的位置。

問題（Questions）

1. 為安全起見，吊索角度是多少？

a) 小於45ᵒ

b) 大於45ᵒ

c) 小於60ᵒ

d) 大於60ᵒ

答案：b

解釋（Explanation）

如果吊索角度大於45ᵒ，則重物將被正確地平行於水平面提升。如果角度不同，則重物將傾斜，並可能造成危險。

2. 起重機與重物之間的安全間隙是多少？

a) ≥ 750mm

b) ≤ 750mm

c) = 750mm

d) 以上都不是

答案：a

解釋（Explanation）

出於安全考慮，起重機與重物之間的計算間隙大於750mm。

3. 起重機從側面吊起重物會發生什麼？

a) 重物將傾斜

b) 重物擺動

c) 重物可能會掉落

d) 以上所有

答案：d

解釋（Explanation）

如果起重機從一側吊起重物，則重物將傾斜、擺動或掉落。這可能導致危險。因此，建議在重物中心吊起重物。

預防性維護期間的措施

如果工廠及其附件沒有定期檢查和維護，最終將對在這些裝置附近工作的工人造成危險。機器可能會發生故障，導致業務損失。因此，為了避免此類事故，定期維護以及安全檢查至關重要。現在，僅僅掌握定期維護的知識是不夠的，瞭解在現場進行預防性維護時應遵循的安全措施也很重要。

預防性維護的安全措施

現在讓我們看看預防性維護的不同安全措施。

佩戴防護用品

任何安全檢查和維護都不得在沒有任何防護裝置的情況下進行。例如，手套、口罩、護目鏡、靴子、夾克等。

釋出工作許可證

如果您要對起重機進行離線維護，請提前釋出工作許可證並在工人中傳達資訊。否則，由於缺乏瞭解，在裝置上工作的人員可能會遇到風險。

進行風險評估

在進行維護活動之前，必須進行風險評估，並且所有工人必須參與其中。這將有助於工人更好地瞭解流程，並使他們能夠對其自身參與的風險進行額外的評估。

有效且持續的溝通

很多時候，是資訊鏈斷裂導致預防性維護期間發生事故。如前所述，公司每位員工都應至少提前3天被告知即將進行的預防性維護。此外，安全員還應考慮讓工人當天也瞭解維護資訊。

考慮工具

預防性維護需要測試機器的最高能力。因此，不應該僅僅因為缺少合適的工具而妥協。收集執行測試所需的必要工具、電線、測試儀和其他裝置，而不會讓自己暴露在高電壓和電流中。

始終有人在你身後

以兩人或三人小組進行預防性維護工作始終是一個好習慣。當您獨自工作時，風險因素會增加。但是，當您有人在您身後時，風險因素往往會降低。

電氣安全 - 安全裝置型別

工作場所發生危險的可能性不容忽視。因此，根據1984年憲法安全與健康法第19條，應為每位員工提供足夠的個人防護裝置（PPE）。

個人防護裝置類別

個人防護裝置可以分為以下幾類。

呼吸安全

化學物質、粉塵可以透過呼吸進入人體，從而導致胸痛、頭痛和其他與呼吸問題相關的症狀。因此，需要呼吸安全裝置，例如一次性過濾半面罩、半面罩、全面罩等。

眼睛安全

以下裝置用於保護眼睛：-

• 安全眼鏡
• 護目罩
• 護目鏡
• 面罩等。

耳朵安全

如果噪音或聲級超過85分貝，則需要聽力保護裝置來保護耳膜。為了保護，可以使用耳塞、半入耳式耳塞和耳罩。

手部安全

有害物質和化學物質可能會被吸收到皮膚中，從而導致挫傷、割傷、擦傷等。為了避免這些，可以使用手部安全裝置，例如手套、指套和護臂。

腳部安全

在工廠區域，從高處墜落、滾落、擠壓或穿透尖銳物體更為常見。為了保護腳部免受所有這些傷害，員工需要以下物品：-

• 安全鞋
• 蹠骨護具
• 腳趾護具
• 護腿
• 帶釘鞋底等。

頭部安全

保護員工免受潛在的頭部傷害是任何安全計劃的重要組成部分。因此，為員工配備了安全帽。安全帽分為三類

• A類（耐壓高達2.2千伏）
• B類（耐壓高達20千伏）
• C類（提供輕量級防護）

人類行為的影響

人在工作場所中的作用至關重要。無論組織配備了多少技術，始終都需要人來操作和監控。工人的安全取決於他/她對機器的態度。操作機器時粗心大意會導致事故，在某些情況下甚至會導致死亡。分析工人對機器的行為非常重要，以便您將來可以阻止任何電氣危害。

事故識別

在本節中，我們將瞭解如何識別事故。需要考慮以下幾點來識別事故：-

事故原因

確定導致事故的原因。

事件

詳細分析導致事故的一系列事件。

事故之間的差異

將當前事故與以前的事故進行比較。

風險強度

確定工人正在執行的任務中涉及的風險。

組織的過失

找出是工人的過失還是組織的過失。

改進系統

在本節中，我們將學習如何改進系統。

任務分析

每項工作都需要一組不同的動作，並且工人的每個動作都會對其他動作產生連鎖反應。工人執行的每項任務都需要工人做出某種程度的選擇，而這種選擇有時會導致工作場所的危害。

請遵循以下示例，以便對任務分析有一個大致的瞭解。

示例

假設工作場所的一名工人被要求將空調的溫度提高2度。現在，這項任務看起來很容易執行，但由於人的行為可能會發生錯誤。考慮以下可能導致錯誤的操作：-

按下錯誤的按鈕

如果工人不知道該按哪個按鈕，並且假設是正確的按鈕而按下了錯誤的按鈕，則會發生滑失型錯誤。

無知操作

工人按下了正確的按鈕，但在那一刻他/她認為（自己猜想）該開關用於其他用途。

違規

在這種情況下，員工完全知道該按哪個按鈕，但仍然按下錯誤的按鈕以更快地完成任務。

選擇分析

所有人類都傾向於在工作場所犯錯誤，尤其是在他們輪班結束時，因為他們很累，並且專注於盡快回家。因此，在評估人的行為和表現時，必須考慮到沒有人是100%完美的。當工人面臨工作內外壓力時，他/她很可能會犯錯誤。解決這些問題有助於防止錯誤並避免將來發生任何事故。

工人的選擇分析分為兩個方面：-

工人的個人視角

• 年齡
• 性別
• 個人特徵
• 學習方式
• 冒險的傾向

工人的工作場所視角

• 組織文化
• 辦公室政治
• 組織的獎勵制度
• 管理系統
• 組織提供的培訓質量

分類人為錯誤

在本節中，我們將對不同的人為錯誤進行分類。

有兩種分類方法：-

• PHECA - 潛在人為錯誤原因分析
• SHERPA - 系統化人為錯誤減少和預測方法

PHECA

潛在人為錯誤原因分析側重於工作場所中給定的任務以及他/她犯下的錯誤。任務可能與操作、維護、監控、檢查和溝通有關。

以下是工人造成的錯誤：-

• 任務未完成
• 部分完成了任務
• 完成了任務，但不是要求的精確內容
• 完成了超過要求的任務
• 在指定時間之前完成了任務

SHERPA

系統化人為錯誤減少和預測方法結合了任務和錯誤方法。該方法單獨儲存錯誤型別。SHERPA將工人的錯誤與其績效目標聯絡起來。錯誤的原因與工人所擁有的技能或知識相關聯。

問題（Questions）

1. 識別組織中的事故至關重要。以下哪一項不是識別工作場所事故的方法？

a) 事故原因

b) 導致事故的事件

c) 事故中涉及的人數

答 - c

2. 在進行選擇分析時，以下哪一項不屬於“工人的個人視角”？

a) 個人特徵

b) 獎勵制度

c) 冒險的傾向

答 - b

3. PHECA代表什麼？

a) 潛在人為錯誤原因分析

b) 潛在人為錯誤原因意識

c) 個人人為錯誤原因意識

答 - a

一目瞭然的注意事項

將帶電裝置誤認為斷電裝置是可能導致電氣事故的主要原因之一。組織必須對員工進行適當的培訓，以便他們在操作機器時採取適當的預防措施。當然，員工也應負起責任，極其謹慎地工作，並儘可能避免危險情況。

員工應該做的事情

在本節中，我們將學習員工需要執行的操作。

• 在執行任何任務之前，請確保裝置完全斷電，並且在工作的任何階段都不會重新通電。

• 為了謹慎起見，理想的做法是在控制單上寫下您將要採取的所有措施。

• 重新檢查您的書面說明，如果可能，您可以與您的主管或同事討論。

• 始終遵守提供的操作說明。

• 使用額定合適的儀器是必要的。建議僅使用高質量的絕緣工具、探頭和探棒。

• 按照順序操作是安全操作的關鍵，特別是切換順序。確保先關閉隔離器，然後再關閉相關的斷路器。

• 在測試裝置時，至關重要的是您要建立一個寬敞的隔離區域。

• 在現場工作時，您的生命安全至關重要。因此，您必須在工作時採取適當的預防措施。在承擔任何風險之前，始終建議您考慮後果並採取充分的措施。

• 如果您發現有人干擾您的工作方式，請禮貌地制止他們。如果同事正在您的測試區域工作並遵循錯誤的程式，則堅持要求他/她遵循正確的方法。

• 在開始工作之前，請確保您以正確的順序繪製所有裝置的佈局圖。遵循正確的順序不僅可以幫助您提供舒適的工作位置，還可以為您提供其他優勢，例如：

• 提供充足的工作空間

• 方便訪問您的裝置

• 允許您有足夠的時間和視野來閱讀您的說明

• 提供充足的光線

• 在緊急情況下提供快速通道

員工不應該做的事情

在本節中，我們將瞭解員工應避免的不同操作。

• 故障發生時，如果故障仍在處理過程中，切勿嘗試重新合上電路。應始終找到故障的位置，然後將其消除或修復。在採取適當措施之前，請勿對電路進行任何操作。

• 除非電機負載已斷開，否則請勿嘗試打開發電機組的電源。

• 如果初級繞組能夠允許電流流過，則切勿嘗試斷開次級繞組。此外，切勿使用次級繞組開路作為初級繞組的勵磁電源。

• 在操作電路之前，請確保它已完全斷電或已被授權人員棄用。在此之前，最好與之保持距離。

• 在使用測試裝置時，切勿嘗試與任何安全裝置互動，因為這非常不安全。

• 在執行直流電機時，務必確保同時斷開電樞和開啟勵磁電路。在沒有適當的措施的情況下，切勿嘗試執行直流電機。但是，只有在您確保了勵磁電路中的斷路器的情況下，才能謹慎地嘗試。

• 在使用測試裝置時，切勿更改任何永久連線，即使您確實更改了，也請確保與您的主管正確協商。如果您修改了測試裝置，請確保用塊體字母進行標記。使用完裝置後，將連線恢復到其原始位置，除非您的主管要求您不要這樣做。

• 切勿使用損壞的裝置或將故障裝置放置在其他人可以接觸到的地方。

• 即使您的傷勢看起來很輕微，也請務必由訓練有素的專家進行充分檢查。

問題（Questions）

1. 操作裝置之前不應該做什麼？

a) 更改永久連線

b) 未充分斷電

答案 - A

2. 執行直流電機時，必須

a) 開啟勵磁電路

b) 關閉勵磁電路

答案 - A

3. 控制單上應該寫什麼？

a) 執行任務時應採取的適當措施

b) 裝置的技術規格

答案 - A
