單激系統和雙激系統之間的差異

在電氣機器和儀器中，激勵系統是一個接收電能以產生工作磁通量的系統。激勵系統是每個電工能轉換裝置（如電動機）的關鍵元件。

根據輸入電源的數量，任何電工能轉換系統都可以分為以下兩類：

在本文中，我們將討論單激系統和雙激系統之間的主要差異。讓我們從對單激和雙激系統是什麼的基本概述開始。

什麼是單激系統？

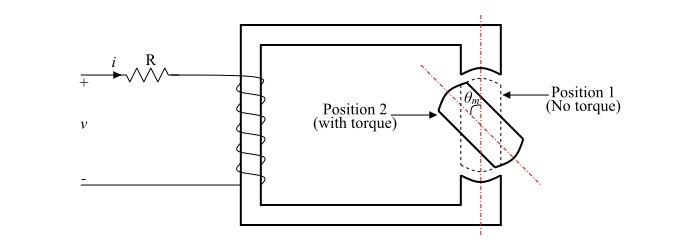

電工能轉換系統中僅向系統提供一個電輸入以產生工作磁通量的稱為單激系統。之所以這樣稱呼，是因為該系統中僅提供一個激勵。單激系統的示意圖如下圖所示。

單激系統由繞在磁芯上的線圈組成，並連線到電源。在單激系統中，由鐵磁材料製成的轉子會經歷一個扭矩，該扭矩旋轉轉子以將其定位到為磁通量提供最小磁阻的位置。單激系統中產生的扭矩稱為磁阻扭矩或極異性扭矩。

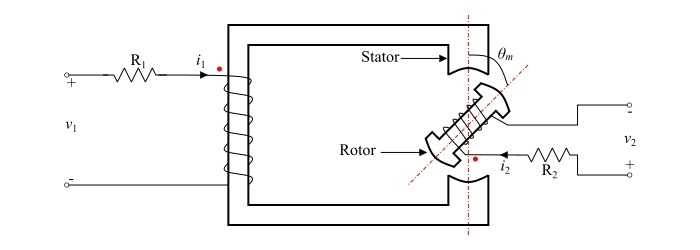

雙重勵磁系統是一個單獨提供兩個勵磁源來產生磁場的系統。雙重勵磁系統的示例之一是同步電機，其中一個電勵磁提供給定子，而另一個提供給轉子。下圖展示了雙重勵磁系統的示意圖。

在此，雙重勵磁系統由一個繞有電阻為 R1 的線圈的定子和一個繞有電阻為 R2 的線圈的轉子組成。這兩個線圈由獨立的電壓源勵磁。

下表重點指出了單勵磁系統和雙重勵磁系統之間的主要差異 −

差異依據	單激系統	雙激系統
定義	機電能轉換中使用的勵磁系統型別，僅需要一個線圈來產生工作磁通，稱為單勵磁系統。	機電能轉換中使用的勵磁系統，需要兩個由獨立電源勵磁的獨立線圈，稱為雙重勵磁系統。
參與能量轉換的線圈數量	在單勵磁系統中，只有一個線圈積極參與機電能轉換過程。	在雙重勵磁系統中，兩個獨立的線圈積極參與機電能轉換過程。
線圈位置	單勵磁系統只在固定部件上有一個線圈。	雙重勵磁系統在固定部件和旋轉部件上都有線圈。
工作原理	單勵磁系統按照電磁感應原理工作。	雙重勵磁系統按照同步或同步原理執行。
啟動轉矩	單勵磁系統可產生啟動轉矩。	雙重勵磁系統不產生啟動轉矩。
產生的轉矩	單勵磁系統中產生的轉矩稱為磁阻轉矩或突出轉矩。	在雙重勵磁系統中，產生兩個轉矩，即磁阻轉矩和共線轉矩。
適用性	單勵磁系統適用於變速應用。	雙重勵磁系統適用於恆速應用。
示例	單勵磁系統的一些示例：電磁繼電器、感應電動機等。	雙重勵磁系統的示例：同步電動機、獨立勵磁直流電動機等。

單勵磁系統和雙重勵磁系統之間最顯著的區別在於，單勵磁系統只有一個線圈來產生所需的勵磁，而雙重勵磁系統由兩個獨立的線圈組成，以產生所需的勵磁。
