資料庫管理系統 - ER 圖表示

現在讓我們學習如何透過 ER 圖來表示 ER 模型。任何物件，例如實體、實體的屬性、關係集以及關係集的屬性，都可以藉助 ER 圖來表示。

實體

實體用矩形表示。矩形用它們所代表的實體集命名。

屬性

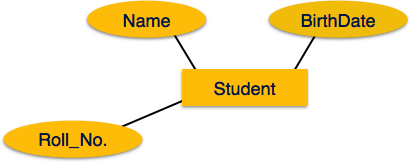

屬性是實體的特性。屬性用橢圓表示。每個橢圓代表一個屬性，並直接與其實體（矩形）連線。

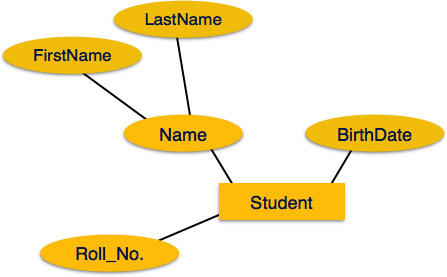

如果屬性是**複合**的，則將其進一步細分為樹狀結構。然後，每個節點都連線到其屬性。也就是說，複合屬性由相互連線的橢圓表示。

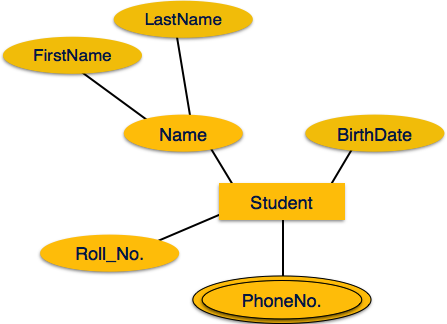

**多值**屬性用雙橢圓表示。

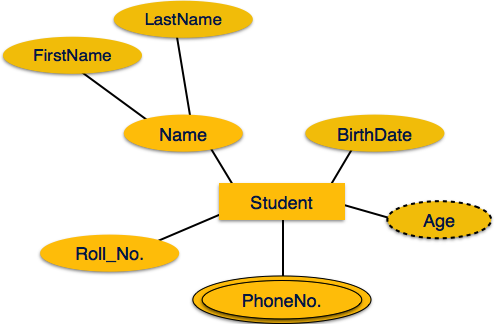

**派生**屬性用虛線橢圓表示。

關係

關係用菱形框表示。關係的名稱寫在菱形框內。所有參與關係的實體（矩形）都透過一條線連線到它。

二元關係和基數

兩個實體參與的關係稱為**二元關係**。基數是指可以與關係關聯的實體例項的數量。

• **一對一** - 當只有一個實體例項與關係相關聯時，將其標記為“1:1”。下圖反映了每個實體只有一個例項應該與關係相關聯。它描述了一對一的關係。

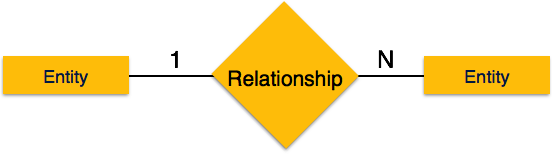

• **一對多** - 當多個實體例項與關係相關聯時，將其標記為“1:N”。下圖反映了左側實體只有一個例項，而右側實體可以有多個例項可以與關係相關聯。它描述了一對多的關係。

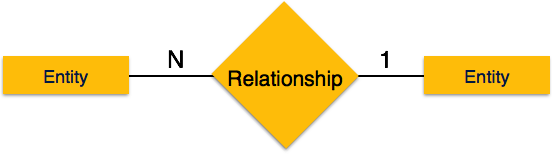

• **多對一** - 當多個實體例項與關係相關聯時，將其標記為“N:1”。下圖反映了左側實體可以有多個例項，而右側實體只有一個例項可以與關係相關聯。它描述了多對一的關係。

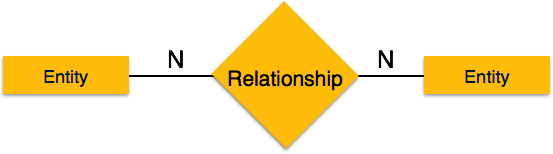

• **多對多** - 下圖反映了左側實體可以有多個例項，而右側實體也可以有多個例項可以與關係相關聯。它描述了多對多的關係。

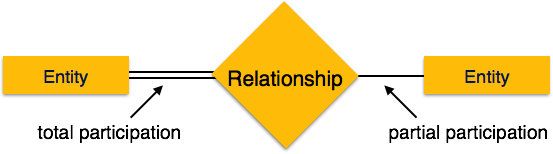

參與約束

• **完全參與** - 每個實體都參與關係。完全參與用雙線表示。

• **部分參與** - 並非所有實體都參與關係。部分參與用單線表示。
