用 Python3 的 NetworkX 建立曲線邊緣（Matplotlib）

要在 Python3 中使用 **NetworkX** 建立曲線邊緣，我們可以使用 **connectionstyle="arc3, rad=0.4".**

步驟

• 設定圖形大小並調整子圖之間及周圍的填充。
• 使用邊緣、名稱和圖形屬性初始化圖形。
• 向建立的圖形新增節點。
• 新增從一個節點到另一個節點的邊緣。
• 使用 **connectionstyle="arc3, rad=0.4"** 在 Matplotlib 中繪製圖形 **G**。
• 要顯示該圖形，請使用 **show()** 方法。

示例

import matplotlib.pylab as plt
import networkx as nx

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

G = nx.DiGraph()

pos = nx.spring_layout(G)
G.add_nodes_from([1, 2, 3, 4])
G.add_edges_from([(1, 2), (2, 4), (2, 3), (4, 1)])

nx.draw(G, with_labels=True, connectionstyle="arc3,rad=0.4")

plt.show()

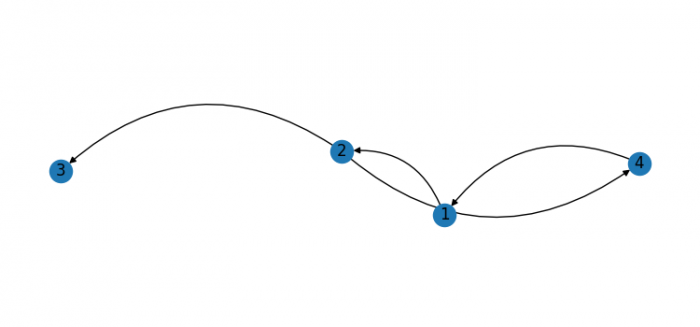

輸出
