使用 networkx 在網路中按權重對邊進行著色（Matplotlib）

要在 networkx 中按權重為邊著色，我們可以採取以下步驟 -

• 設定圖形大小並調整子圖之間和周圍的邊距。
• 使用邊、名稱或圖形屬性初始化圖形。
• 將節點新增到當前圖形。
• 將邊新增到當前圖形的節點。
• 迭代給定圖形的邊併為它們設定一些權重。
• 使用 權重為邊顏色繪製當前圖形。
• 要顯示圖形，請使用 show() 方法。

示例

import random as rd
import matplotlib.pylab as plt
import networkx as nx

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

G = nx.DiGraph()
G.add_nodes_from([1, 2, 3, 4])
G.add_edges_from([(1, 2), (2, 3), (3, 4), (4, 1), (1, 3)])
for u, v, d in G.edges(data=True):
   d['weight'] = rd.random()
edges, weights = zip(*nx.get_edge_attributes(G, 'weight').items())
nx.draw(G, node_color='b', edge_color=weights, width=2, with_labels=True)

plt.show()

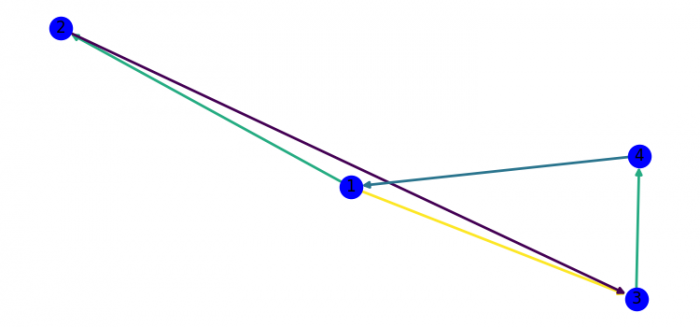

輸出
