開關狀態轉移彙編程式

在這個程式中，我們將學習如何使用8085和8255晶片將開關值從一個埠傳輸到另一個埠。

問題陳述:

編寫8085組合語言程式，用於8085和8255之間的介面。這裡八個開關連線到埠A。將這些開關的狀態傳輸到連線了LED的埠B。

討論:

任務很簡單。首先，我們必須設定8255晶片的控制字暫存器。然後，我們將從埠A獲取輸入，並將其傳送到埠B。

控制字暫存器如下所示。它儲存90H。

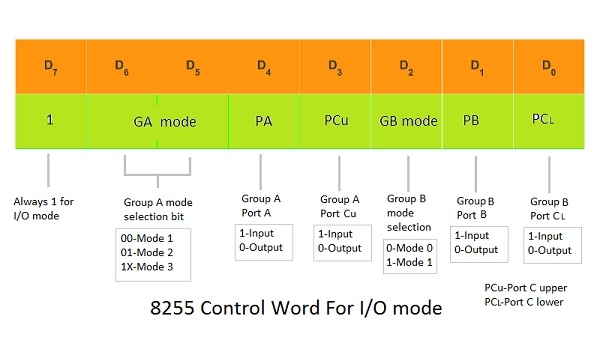

控制暫存器的位表示如下

我們將90H放入A暫存器。然後D7為1，所以它工作在IO模式，(D6和D5)為00，所以它表示埠A處於模式1。D4 = 1，所以埠A接收輸入。(D3和D0)為0和0。所以埠C不工作。D2 = 0，因為B也處於模式0，D1 = 0，因為它充當輸出埠。

在指令中，我們將看到**OUT 83**。這裡83是控制暫存器埠的埠號。類似地，**IN 80**表示從埠地址為80的埠A獲取輸入。最後，**OUT 81**表示輸出埠為B，並將累加器中的資料傳送到埠B。

程式:

使用此程式，埠A的內容將反映回埠B。
