法學經典乙太網架構
乙太網是一組主要用於區域網 (LAN) 的技術和協議。它於 20 世紀 80 年代首次作為 IEEE 802.3 標準進行標準化。乙太網分為兩類：經典乙太網和交換式乙太網。
經典乙太網是乙太網的原始形式，提供 3 到 10 Mbps 的資料速率。其變體通常被稱為 10BASE-X。其中，10 表示最大吞吐量，即 10 Mbps；BASE 表示使用基帶傳輸；X 表示使用的介質型別。
架構
經典乙太網是乙太網最簡單的形式。它包含由一段長的同軸電纜組成的乙太網介質。可以使用稱為網路介面卡 (NI) 的卡將工作站連線到同軸電纜。NI 負責透過網路接收和傳輸資料。中繼器用於在電纜段之間進行端到端連線，以及在訊號變弱時重新生成訊號。當工作站準備傳輸時，它將幀放入電纜中。這種安排稱為廣播匯流排。

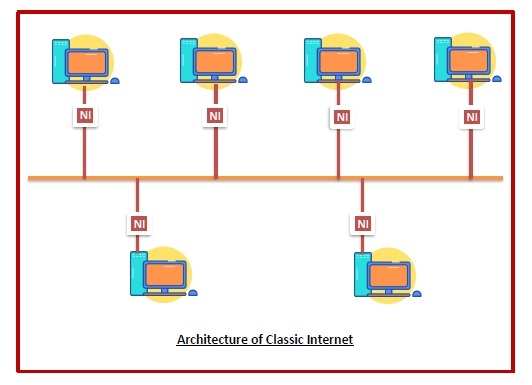

配置圖如下：

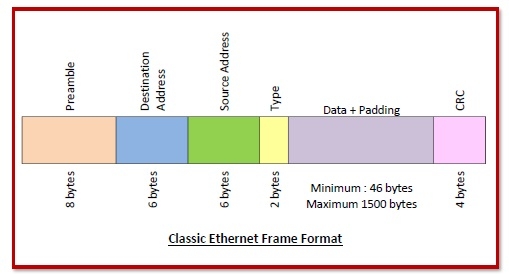

經典乙太網幀格式
經典乙太網幀的主要欄位如下：
- 前導碼：這是一個 8 位元組的起始欄位，提供傳輸的警報和定時脈衝。
- 目的地址：這是一個 6 位元組的欄位，包含目的工作站的物理地址。
- 源地址：這是一個 6 位元組的欄位，包含傳送工作站的物理地址。
- 型別：這是一個 2 位元組的欄位，指示接收器將幀提供給哪個程序。
- 資料：這是一個大小可變的欄位，承載來自上層的資料。資料欄位的最大大小為 1500 位元組。
- 填充：這新增到資料中，以使其長度達到 46 位元組的最小要求。
- CRC：CRC 代表迴圈冗餘校驗。它包含錯誤檢測資訊。
