搭建了一個由0.5米長的鎳鉻合金線XY、電流表、電壓表、四個1.5伏的電池和插頭組成電路。
(i) 繪製該電路圖，以研究X點和Y點之間保持的電勢差與流過XY的電流之間的關係。

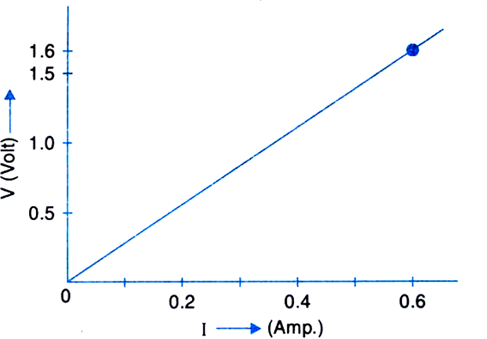

(ii) 根據V和I值繪製了圖表
當電勢差分別為0.8V、1.2V和1.6V時，V/I比值是多少？你從這些值中得出什麼結論？

(iii) 電線的電阻是多少？

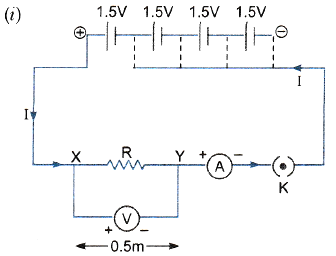

這是研究X點和Y點之間保持的電勢差與流過XY的電流之間關係的電路圖。

(ii)

當電勢V=0.8V時，V/I = 0.8/0.3 = 2.67

當V=1.2V時，

V/I = 1.2/0.45 = 2.67

當V=1.6V時，

V/I = 1.6/0.6 = 2.67

如所示，V/I比值在每種情況下都是恆定的。

(iii)

V-I圖的斜率等於電阻。

因此，導線XY的電阻R = 2.67Ω
