給定電阻的電流（I）值與其對應的電阻兩端電壓（V）值如下所示

V（伏特）	0.5	1.0	1.5	2.0	2.5	3.0	4.0	5.0
I（安培）	0.1	0.2	0.3	0.4	0.5	0.6	0.8	1.0

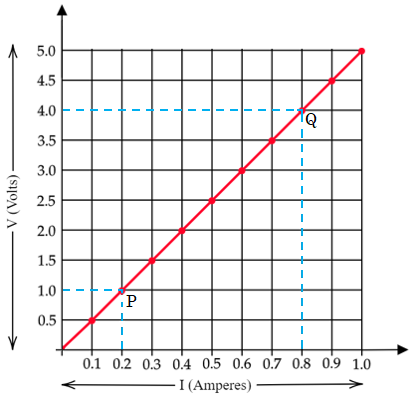

在電流（I）和電壓（V）之間繪製圖形，並確定電阻（R）的值。

電阻值 (R) = 上述圖形的斜率

在圖上選擇任意兩點 P 和 Q，

電阻值 (R) = 線段 $PQ$ 的斜率 $=\frac{4-1}{0.8-02}=\frac{3}{0.6}=\frac{30}{6}=5\Omega $

替代解法

我們知道：

$R=\frac{\Delta V}{\Delta I}$

其中，

$R$ = 電阻

$V$ = 電壓差或電壓

$I$ = 電流

$\Delta $ = 表示變化

代入給定值，我們得到：

$R=\frac{3-2}{0.6-0.4}$

$R=\frac{1}{0.2}$

$R=\frac{10}{2}$

$R=5\Omega $

注意：對於圖形上的每個點，電阻值都保持不變。
