E-R 模型示例


E-R 模型用於表示實體中的真實生活場景。這些實體的屬性是 E-R 圖中的屬性,並且以關係形式顯示其連線。

E-R 模型的一些示例如下:

醫院 E-R 模型

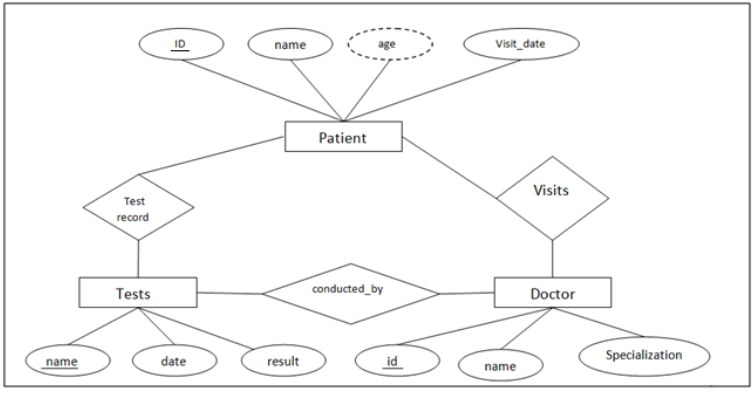

這是醫院的 E-R 模型。實體用矩形框表示,為病人、化驗和醫生。

每個實體都有各自的屬性,如下:

  • 病人 - ID(主鍵)、名稱、年齡、就診日期

  • 化驗- 名稱(主鍵)、日期、結果

  • 醫生- ID(主鍵)、名稱、 專業

不同實體之間的關係由菱形框表示。

公司 E-R 模型

此 E-R 模型中的實體為僱員、部門和專案。這些實體具有以下屬性:

  • 僱員 - 僱員編號(主鍵)、名稱、薪水

  • 部門 - 部門編號(主鍵)、名稱、地點

  • 專案 - 專案編號(主鍵)、名稱

此 E-R 模型中的關係表示為“為...工作”和“控制”。
