厚乙太網是什麼？

厚乙太網是支援乙太網的第一個商用佈線形式。它在技術上稱為 10-BASE-5。這裡，10 是最大吞吐量，即 10 Mbps，BASE 表示使用基帶傳輸，5 指的是 500 米（1,600 英尺）的最大鏈路長度。這種型別的佈線允許透過吸血分接器連線 100 個工作站。這些工作站共享一個衝突域。

電纜結構

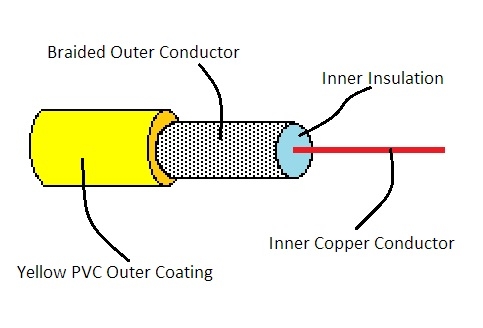

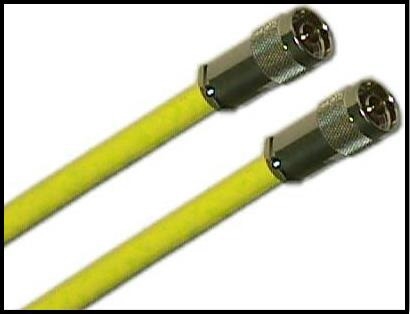

厚乙太網的同軸電纜直徑為 0.5 英寸，通常具有黃色的外部 PVC 塗層。它是一根低損耗 50 歐姆電纜，且有一定剛性。同軸電纜具有硬質內部銅導體，用於傳輸訊號。它被一個內部絕緣覆蓋著。該絕緣體由緊密編織的編織金屬外導體包裹，該外導體充當防干擾遮蔽。外導體由黃色 PVC 外塗層包裹。結構如圖所示 −

網路設計

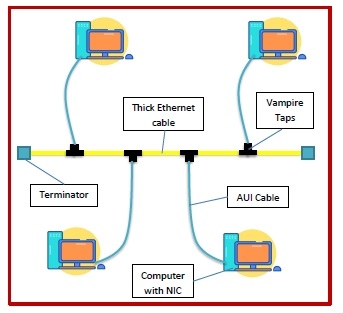

厚乙太網使用匯流排拓撲進行部署。10-Base-5 同軸電纜形成共享匯流排。最多可以連線 100 個工作站，透過吸血分接器透過 AUI（附件單元介面）電纜進行連線，如下所示 −
