什麼是微波中的鼠賽結？

鼠賽結是一種微波器件，用於在需要組合兩個無相位差的訊號並避免具有路徑差的訊號時使用。

它採用一個普通的三埠T型結，並新增第四個埠構成鼠賽結。所有這些埠都以等間隔的角度環形連線，使用串聯或並聯結。

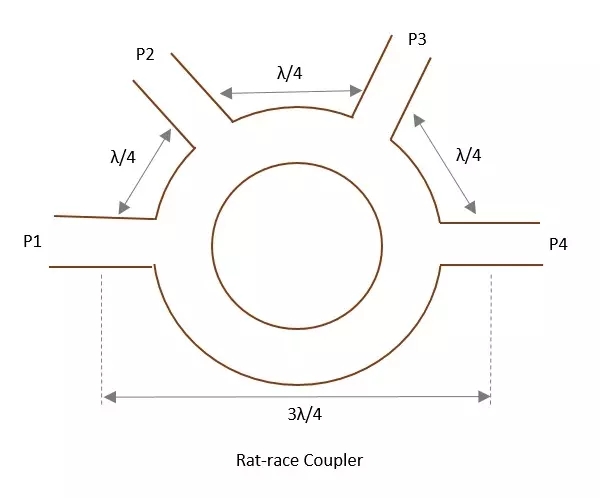

總賽道的平均周長為1.5λ，四個埠之間的距離均為λ/4。下圖顯示了鼠賽結的影像。(此處應插入圖片)

讓我們考慮幾種情況，來理解鼠賽結的操作。

情況1

如果在埠1施加輸入功率，它將平均分成兩個埠，但對埠2為順時針方向，對埠4為逆時針方向。埠3絕對沒有輸出。

這是因為在埠2和4處，功率同相疊加，而在埠3處，由於λ/2的路徑差導致抵消。

情況2

如果在埠3施加輸入功率，功率將平均分配到埠2和埠4。但是埠1將沒有輸出。

情況3

如果在埠1本身施加兩個不相等的訊號，則輸出將與兩個輸入訊號的和成比例，該和將分配到埠2和4。現在在埠3處，出現差分輸出。
