法學研究電晶體作為開關
一個 電晶體 可以用作固態開關。如果電晶體工作在飽和區，則它充當閉合開關；如果工作在截止區，則它充當開路開關。
電晶體作為單刀單擲 (SPST) 固態開關工作。當向電晶體基極施加零輸入訊號時，它充當開路開關。如果在輸入端施加正訊號，則它充當閉合開關。
當電晶體作為開關工作時，在截止區，電晶體的電流為零，其上的電壓最大；在飽和區，電晶體電流最大，其上的電壓為零。因此，電晶體開關的導通態和關斷態功耗均為零。
電晶體作為開關的電路圖

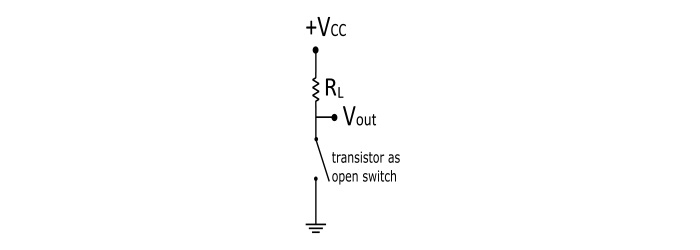

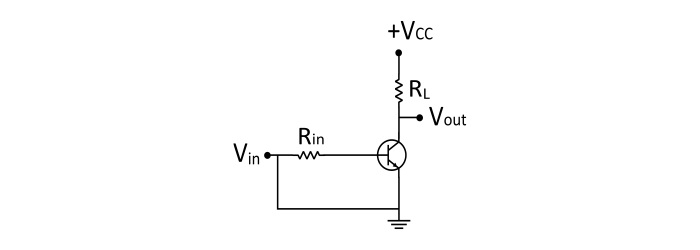

截止狀態（開路開關）
當電晶體工作在截止區時，表現出以下特性：
輸入接地，即電位為零。
VBE小於導通電壓0.7V。
發射極-基極結和集電極-基極結均反向偏置。
電晶體完全關閉，充當開路開關。
集電極電流 IC = 0 A，輸出電壓 Vout = VCC。

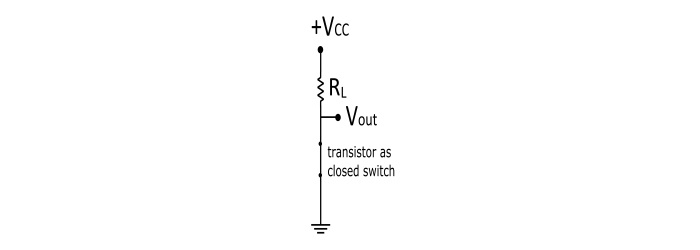

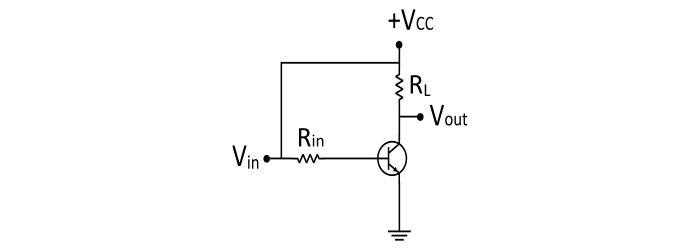

飽和狀態（閉合開關）
電晶體工作在飽和區時，表現出以下特性：
輸入連線到VCC。
基極-發射極電壓大於導通電壓 (0.7 V)。
基極-發射極結和基極-集電極結均正向偏置。
電晶體完全導通，充當閉合開關。
集電極電流最大
$$\mathrm{I_{C}=\frac{V_{CC}}{R_{L}}}$$ 和 Vout = 0 V。

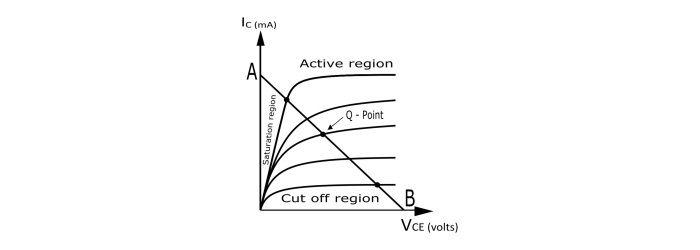

電晶體的工作特性
截止區 - 要使電晶體工作在此區域，BJT 的兩個結都反向偏置，電晶體的工作條件如下：輸入基極電流 (IB) 等於零，因此輸出集電極電流 (IC) 為零。集電極-發射極電壓 (VCE) 最大。這導致電晶體結上出現大的耗盡層，並且沒有電流可以流過器件。因此，電晶體作為開路開關工作，即完全關閉。
飽和區 - 要使電晶體工作在飽和區，BJT 的兩個結都正向偏置，因此可以將基極電流施加到其最大值，從而產生最大集電極電流。由於結正向偏置，耗盡層的寬度儘可能小，導致集電極-發射極電壓降最小。因此，流過電晶體的電流具有最大值，因此電晶體作為閉合開關工作，即完全導通。
數值例子
求使負載電流為 150 mA 時導通電晶體所需的最小基極電流值。對於該電晶體，β = 190。如果輸入電壓升至 10 V。還要計算 RB 的值。
解答
電晶體的基極電流
$$\mathrm{I_{B}=\frac{I_{C}}{β}=\frac{150mA}{190}=0.789 mA}$$
電晶體的基極電阻
$$\mathrm{R_{B}=\frac{V_{in}-V_{cut\:in}}{I_{B}}=\frac{10-0.7}{0.789×10^−3}=11.78 kΩ}$$
