用電晶體構建反相器


在本教程中,我們將討論用電晶體實現反相器(非門)。但在那之前,讓我們先了解一下反相器或非門的基礎知識。

什麼是反相器(非門)?

反相器是一種單輸入單輸出邏輯閘,它將單個邏輯電平(或狀態)切換或反轉到相反的狀態或邏輯電平。反相器也稱為非門

當一個低電平訊號(邏輯0)施加到反相器時,它將其轉換為高電平訊號(邏輯1)。如果一個高電平訊號(邏輯1)施加到反相器,則它將其轉換為低電平訊號(邏輯0)。因此,反相器(非門)將輸入訊號的邏輯狀態更改為其相反的邏輯狀態。

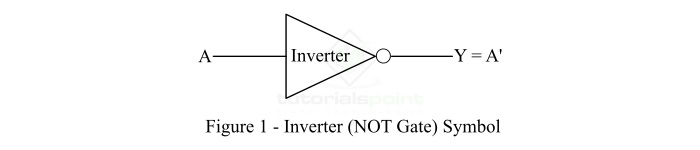

因此,反相器基本上是一種其輸出始終與其輸入相反(或補碼)的器件。反相器的標準符號如圖1所示。非運算通常用橫線 (-) 符號表示。因此,如果 A 是反相器的輸入變數,Y 是反相器的輸出變數,則反相器輸出的表示式為:

$$\mathrm{Y=\bar{A}}$$

讀作 Y 等於 A 上劃線。

非門(反相器)的真值表

以下是非門(反相器)的真值表:

輸入 (A)

輸出 (Y = A')

0

1

1

0

我們可以透過多種方式實現反相器,例如使用或門、與門、與非門、或非門等。也可以使用電晶體建立反相器,本文將對此進行討論。

用電晶體構建反相器

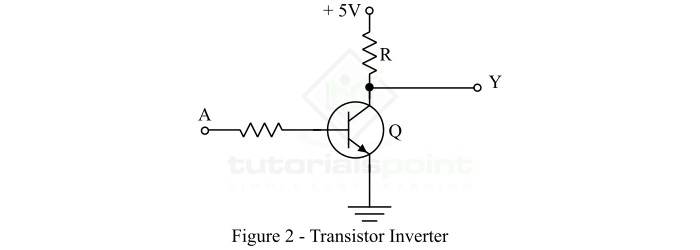

眾所周知,電晶體可以充當開關,即在飽和狀態下為開關閉合,在截止狀態下為開關斷開。由於電晶體的這一特性,我們可以將其用作開關來執行反轉(非門)操作。電晶體反相器的電路圖如圖2所示。

這裡,我們使用了共射極配置的電晶體。在共射極配置中,電晶體在輸入和輸出之間提供 180° 的相移。由於這 180° 的相移,當施加的輸入為低電平時,電晶體可以在輸出端產生高電平訊號(邏輯 1),當施加的輸入為高電平時,它可以在輸出端產生低電平訊號(邏輯 0)。這樣,電晶體就像一個反相器,並在輸出端產生反轉值。

電晶體反相器的操作和真值表

電晶體反相器的輸入可以是 0 V 或 +5 V。因此,當輸入 A 為 0 V 時,電晶體 Q 為截止狀態。因此,沒有電流流過電阻 R,因此在其上沒有電壓降。結果,輸出電壓 Y = +5 V。當 A = +5 V 時,電晶體 Q 為導通狀態,輸出電壓 Y = 0 V。電晶體反相器的真值表如下所示。

輸入 (A)

輸出 (Y)

0 V

5 V

5 V

0 V

因此,透過這種方式,我們可以用電晶體構建一個反相器。其中,電晶體以共射極配置使用。
