SAP Fiori 架構

---

---

以下是 SAP Fiori 架構高層架構中的關鍵元件。

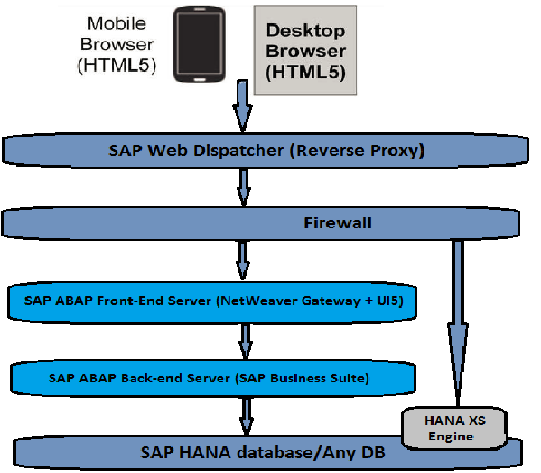

SAP Web Dispatcher (反向代理)

在 SAP Fiori 架構中，SAP Web Dispatcher 是終端使用者的第一個接觸點。它處理來自終端使用者透過移動裝置或筆記型電腦的所有 Web 瀏覽器請求。

它是所有 HTTP/HTTPS 請求的入口點，並定義系統是否必須接受或拒絕請求以及請求應傳送到的伺服器。它可以拒絕或接受與 SAP Fiori 系統的連線。

事務應用程式可以在任何資料庫上執行，但事實表和分析應用程式需要 SAP HANA 資料庫才能執行。

SAP ABAP 前端伺服器

SAP ABAP 前端伺服器包含 Fiori 系統和 NetWeaver Gateway 的所有 UI 元件。這些 UI 元件包括中央 UI 附加元件、SAP UI5 控制元件庫和 SAP Fiori 啟動板。它還包含特定產品的 UI。附加元件包含針對各個業務套件（如 ERP、SCM、SD、MM 等）的 UI 開發。

SAP NetWeaver Gateway 用於在 SAP 業務套件與目標客戶端、平臺和框架之間建立連線。它提供開發和生成工具，用於為不同的客戶端開發工具建立OData服務。

SAP ABAP 後端伺服器

SAP ABAP 後端伺服器用於包含業務邏輯和後端資料。事實表的搜尋模型和 SAP 業務套件包含在 ABAP 後端伺服器中。

SAP HANA 資料庫和 HANA XS 引擎

HANA XS 引擎用於執行 SAP Fiori 中的所有分析應用程式。它包含 Fiori 應用程式內容和虛擬資料模型重用內容，這些內容透過 SAP HANA Live 提供。

HANA XS 引擎包含兩個元件：

• 業務套件的 HANA Live 應用程式內容。
• 帶有 KPI 建模器的智慧業務元件。

HANA Live 內容包含 VDM 重用內容，可用於擴充套件目的。

說明：

• SAP Fiori 中的事務應用程式不一定需要 SAP HANA 資料庫才能執行，可以在任何資料庫上執行。

• 事實表、分析應用程式和智慧業務只能在 SAP HANA 資料庫上執行，不允許例外。

• 事實表需要 HANA 才能使搜尋模型功能正常工作。

• 透過搜尋模型在事實表中請求的資料直接從 HANA 資料庫提取。

SAP Fiori 架構：應用程式型別

SAP Fiori 應用程式分為三類。它們根據其功能和基礎設施要求進行區分。

如前所述，SAP Fiori 中的事務應用程式不一定需要 SAP HANA 資料庫才能執行，可以在任何資料庫上執行。事實表、分析應用程式和智慧業務只能在 SAP HANA 資料庫上執行，沒有例外。

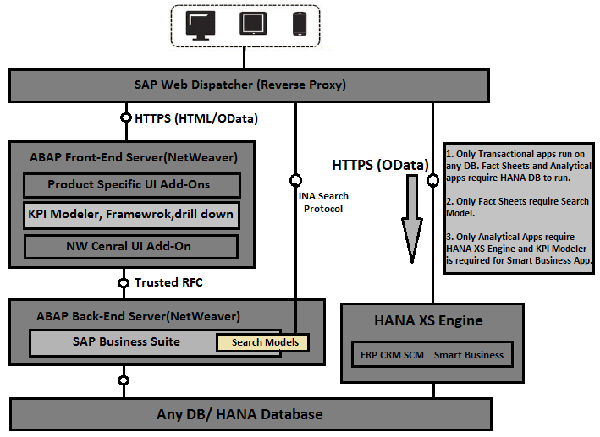

下圖顯示了適用於不同 SAP Fiori 應用程式型別的 SAP Fiori 架構。

事實表需要搜尋模型才能在 Fiori 應用程式中執行搜尋功能。事實表用於深入瞭解業務運營中的關鍵資訊和上下文資訊。在 SAP Fiori 磁貼中，您可以深入瞭解更多詳細資訊。它還允許您從一個事實表導航到所有相關的其他事實表。

分析應用程式和智慧業務應用程式的資料透過 HANA XS 引擎來自 HANA 資料庫。

HANA Live 內容包含虛擬資料模型重用內容，可用於擴充套件目的。

使用者透過 HTTPS 使用 Web 瀏覽器發出請求。受信任的 RFC 用於在 ABAP 前端伺服器和後端伺服器之間進行通訊。

硬體和軟體要求

在安裝和配置 SAP Fiori 應用程式系統時，建議根據 Fiori 應用程式的要求檢查安裝不同元件的最低硬體和軟體要求。

瞭解在 ABAP 前端伺服器上安裝的 UI 附加元件和 NetWeaver Gateway、支援包的概念非常重要。中央 UI 附加元件是 SAP UI5 控制元件庫和啟動板所必需的。NetWeaver Gateway 用於透過建立OData服務來建立與後端伺服器的連線。

• 如果您為前端伺服器安裝NW 7.4，則所有中央 UI 附加元件和 Gateway 元件都是該安裝的一部分。

• 如果您為前端伺服器安裝NW 7.31 SPS04，則必須單獨安裝中央 UI 附加元件和 Gateway 元件。

SAP NW 安裝先決條件

SAP NetWeaver Gateway 前端伺服器的最低硬體要求如下：

HANA 1.0 資料庫要求僅適用於事實表和分析應用程式。

HANA Live 包含在 HANA 套件中，但它作為單獨的包提供安裝。SAP HANA Live 使用整合方案，這意味著SAP HANA Live與業務套件共享一個SAP HANA Appliance。

您可以將此軟體元件作為 SAP HANA 的附加元件進行安裝。SAP HANA Appliance 軟體預裝在與領先的 SAP 硬體合作伙伴共同提供的特定裝置硬體系統上。

SAP Fiori 的系統環境要求

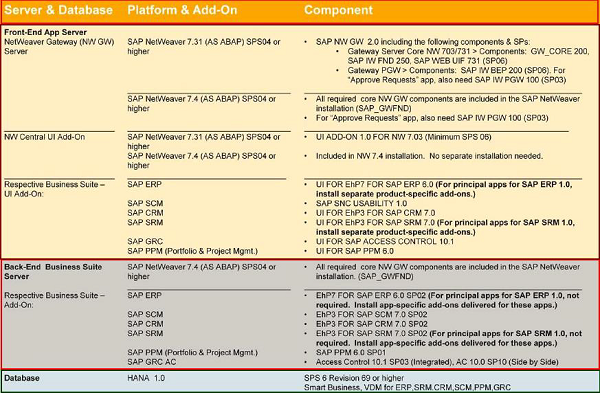

SAP Fiori 的系統環境要求總結在下表中。
