法律研究多位十進位制顯示器（4 位）
什麼是多位十進位制顯示器？
用於顯示多位十進位制數字的電子顯示器稱為多位十進位制顯示器。數字系統中最廣泛使用的一種多位十進位制顯示器是 4 位顯示器。4 位顯示器能夠顯示 0 到 9999 之間的十進位制數字（最大的 4 位數字）。
這些多位十進位制顯示器最常見的應用是數字計算器、數字手錶和時鐘，以及許多其他需要以十進位制數字形式顯示資訊的電子裝置。
讓我們藉助 4 位十進位制顯示器瞭解多位十進位制顯示器的構造和功能特性。
4 位十進位制顯示器的構造
典型的 4 位十進位制顯示器由四個七段數碼顯示器以及一個用於顯示小數點的 LED 段組成。這 4 個七段顯示器安裝在 PCB（印刷電路板）上。然後將這些顯示器連線到其他電子元件。

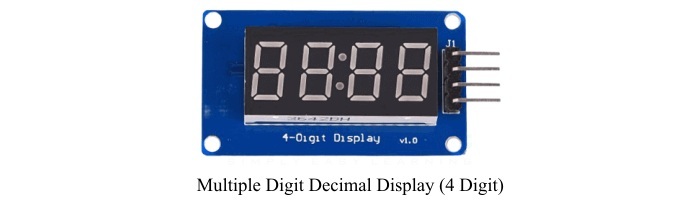

用於顯示小數點的 LED 段是一個基本的半導體發光二極體 (LED)。這四個七段顯示器和 LED 段以特定模式排列，以顯示十進位制數字的每一位。下圖顯示了一個典型的 4 位十進位制顯示器。
4 位十進位制顯示器的操作
4 位十進位制顯示器在 BCD 到七段譯碼驅動器 IC（例如 IC 7447）的幫助下進行操作。此譯碼器 IC 用於對數字的 BCD 碼錶示進行譯碼，並驅動 7 段顯示器的相應 LED 段以顯示相應的十進位制數字，從而顯示十進位制數字。
為了驅動 4 位十進位制顯示器，使用了多路複用技術。藉助多路複用，每個七段顯示模組依次開啟和關閉，以便每個模組可以顯示十進位制數字的不同數字。此外，多路複用允許單個譯碼驅動器 IC 操作 4 位顯示器的所有四個七段顯示模組。
多位十進位制顯示器（4 位）的應用
下面列出了多位十進位制顯示器（4 位十進位制顯示器）的一些常見應用：
多位十進位制顯示器用於數字時鐘和計算器。
它們還用於數字計數器和計時器。
多位十進位制顯示器用於數字萬用表顯示測量量。
多位十進位制顯示器用於溫度計顯示溫度。
多位十進位制顯示器也用於記分牌顯示比賽得分，例如板球中的得分等。
結論
總之，多位十進位制顯示器是幾種電子系統中非常常見且用途廣泛的顯示裝置，用於以十進位制數字的形式表示資訊。
