LTE協議棧層

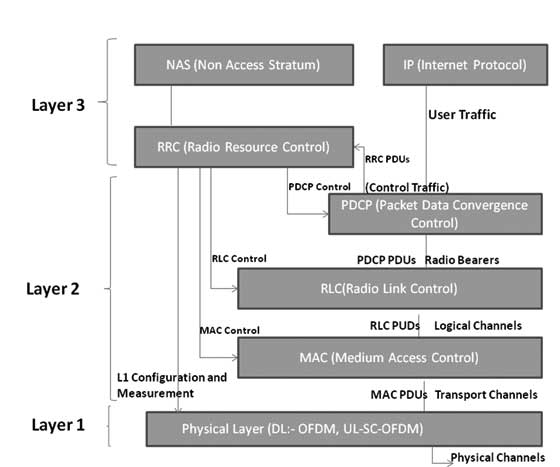

讓我們仔細看看E-UTRAN協議棧中所有層，我們在上一章中已經看到過。下面是E-UTRAN協議棧更詳細的圖示

物理層 (第一層)

物理層承載來自MAC傳輸通道的所有資訊，透過空中介面傳輸。負責鏈路自適應（AMC）、功率控制、小區搜尋（用於初始同步和切換）以及RRC層內部（LTE系統內和系統間）的其他測量。

介質訪問控制層 (MAC)

MAC層負責邏輯通道和傳輸通道之間的對映；將一個或多個邏輯通道的MAC SDU複用到要透過傳輸通道傳遞給物理層的傳輸塊(TB)；將物理層透過傳輸通道傳遞的傳輸塊(TB)中一個或多個邏輯通道的MAC SDU解複用；排程資訊報告；透過HARQ進行錯誤糾正；透過動態排程處理UE之間的優先順序；處理一個UE的邏輯通道之間的優先順序；邏輯通道優先順序排序。

無線鏈路控制層 (RLC)

RLC有三種工作模式：透明模式(TM)、無確認模式(UM)和確認模式(AM)。

RLC層負責傳輸上層PDU，透過ARQ進行錯誤糾正（僅限於AM資料傳輸），RLC SDU的連線、分段和重組（僅限於UM和AM資料傳輸）。

RLC還負責RLC資料PDU的重新分段（僅限於AM資料傳輸），RLC資料PDU的重新排序（僅限於UM和AM資料傳輸），重複檢測（僅限於UM和AM資料傳輸），RLC SDU丟棄（僅限於UM和AM資料傳輸），RLC重新建立和協議錯誤檢測（僅限於AM資料傳輸）。

無線資源控制層 (RRC)

RRC子層的核心服務和功能包括：廣播與非接入層(NAS)相關的系統資訊，廣播與接入層(AS)相關的系統資訊，尋呼，UE和E-UTRAN之間RRC連線的建立、維護和釋放，安全功能包括金鑰管理，點到點無線承載的建立、配置、維護和釋放。

分組資料收斂控制層 (PDCP)

PDCP層負責IP資料的報頭壓縮和解壓縮，資料的傳輸（使用者平面或控制平面），PDCP序列號(SN)的維護，在底層重新建立時上層PDU的順序交付，在底層重新建立時對對映到RLC AM的無線承載進行重複消除，使用者平面資料和控制平面資料的加密和解密，控制平面資料的完整性保護和完整性驗證，基於定時器的丟棄，重複丟棄，PDCP用於對映到DCCH和DTCH型別邏輯通道的SRB和DRB。

非接入層 (NAS) 協議

非接入層(NAS)協議構成使用者裝置(UE)和MME之間控制平面的最高層。

NAS協議支援UE的移動性和會話管理過程，以建立和維護UE和PDN GW之間的IP連線。
