如何使用 SciPy - Python 繪製 Ricker 曲線？

---

Python 是最流行和用途最廣泛的程式語言之一。它是一種動態型別的高階語言。它為各種科學和數學研究提供了對多個庫和工具的支援。因此，它被廣泛用於資料分析和研究。

SciPy 是一個廣泛使用的 Python 庫，它提供了一系列用於科學計算的函式和功能。在本文中，我們將學習和了解如何在 Python 中使用 SciPy 繪製 Ricker 曲線。Ricker 曲線，也稱為墨西哥帽小波，常用於訊號處理、地震勘探等領域。在本文結束時，您將能夠生成並可視化這種獨特的小波。

先決條件

當然，在學習繪製 Ricker 曲線之前，您需要一臺安裝了 Python 的正常工作的計算機。您可以從官方網站上在您的作業系統上安裝 Python。

根據您的系統規格安裝最新的版本（最好是 3.XX 或更高版本）。

您可以使用 Python 中提供的 pip 包管理器安裝 SciPy 或任何庫。在您的終端或命令提示符視窗中使用簡單的命令

pip install scipy
pip install library_name

理解 Ricker 曲線

Ricker 曲線是波形的一部分，具有對稱的形狀，看起來像帽子或鐘形。這些曲線或波形用於地震勘探和地球物理學中分析相對資料並提取有關地下結構的資訊。

此曲線是給定頻率下高斯函式的二階導數。它的特點是在中心有一個高的峰值，然後是兩側逐漸減小的振盪。

繪製 Ricker 曲線

現在，讓我們看看如何使用 SciPy 庫實際實現該曲線。開啟任何您喜歡的 Python 整合開發環境 (IDE) 或純文字編輯器以開始。IDE 是一個集成了程式設計功能的環境，它可以幫助我們進行編碼、測試、除錯和執行。

步驟 1：匯入所需的庫

我們將從匯入必要的庫開始：NumPy 和 SciPy。NumPy 是另一個用於 Python 科學計算的基本包，它為一系列數學函式和大型多維陣列提供了支援。可以使用 pip 管理器安裝 NumPy。

import numpy as np
from scipy import signal
import matplotlib.pyplot as plt

步驟 2：定義引數

現在，我們必須為 Ricker 曲線定義引數。頻率是一個關鍵引數，通常表示為“f”或“f0”，它確定曲線的中心頻率。此外，將曲線的總持續時間表示為“t”或“duration”，並且可以將為曲線生成的點數定義為“num_points”。這些儲存在變數中的引數將在後面用於生成我們的曲線。

frequency = 10  # Central frequency of the Ricker curve
duration = 1  # Total duration of the curve (in seconds)
num_points = 1000  # Number of data points to generate

步驟 3：生成 Ricker 曲線

使用上面定義的引數並生成 Ricker 曲線。使用 SciPy 庫中的 signal.ricker 函式。此函式將點數和頻率作為輸入。它處理資料並返回一個包含 Ricker 小波的陣列。可以按如下所示定義時間軸。

time = np.linspace(-duration / 2, duration / 2, num_points)  # Time axis
ricker_wavelet = signal.ricker(num_points, frequency)

請記住，“ricker_wavelet”只是一個包含 Ricker 曲線波形資料的陣列。為了直觀地生成它，我們需要另一個強大的庫來幫助我們。

步驟 4：繪製 Ricker 曲線

現在可以使用 Python 中的 Matplotlib 庫以圖形方式繪製生成的 Ricker 曲線資料。Matplotlib 提供了一系列繪圖函式，用於建立高質量的視覺化繪圖。像之前一樣，使用 pip 管理器安裝 matplotlib 庫。

plt.plot(time, ricker_wavelet)
plt.title("Ricker Curve")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.grid(True)
plt.show()

示例

import numpy as np
from scipy import signal
import matplotlib.pyplot as plt
frequency = 10  # Central frequency of the Ricker curve
duration = 1  # Total duration of the curve (in seconds)
num_points = 1000  # Number of data points to generate
time = np.linspace(-duration / 2, duration / 2, num_points)  # Time axis
ricker_wavelet = signal.ricker(num_points, frequency)
plt.plot(time, ricker_wavelet)
plt.title("Ricker Curve")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.grid(True)
plt.show()

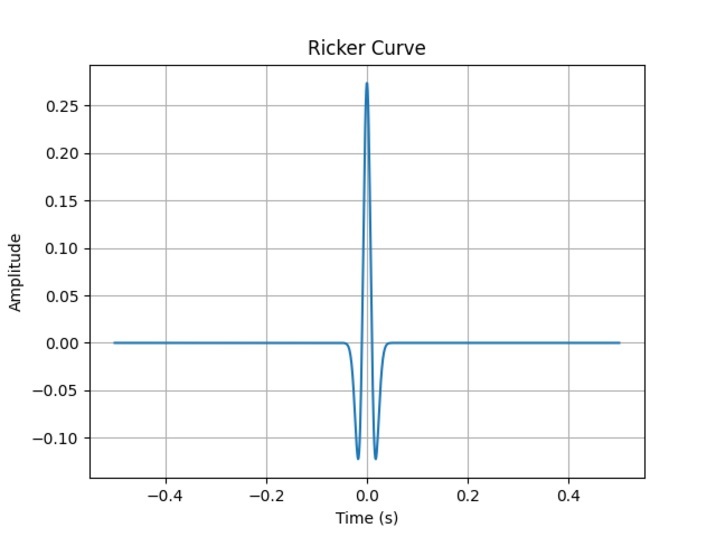

輸出

Ricker 曲線的應用

• 地震勘探：它廣泛用於地震資料分析，以識別地下結構，例如反射體、斷層和儲層。Ricker 小波有助於表徵和解釋地震資料。

• 訊號處理：Ricker 小波在小波分析、時頻分析和特徵提取等任務中很有價值。它的形狀和特性使其適用於檢測和分析訊號中具有區域性能量的瞬態現象或事件。它在地震訊號處理、影像處理、語音識別和時間序列資料中的事件檢測中都有應用。

• 地球物理學：Ricker 小波用於地球物理研究，以模擬和分析地震資料和其他地球物理現象。它有助於地下成像、估算岩石特性、評估油氣儲層以及瞭解地震波的傳播。它也用於合成地震建模和反演技術。

• 生物醫學成像：在醫學成像中，Ricker 小波在某些影像重建演算法中用作基函式。它有助於影像去噪、特徵提取、邊緣檢測和影像增強等任務。Ricker 小波捕捉區域性特徵和急劇過渡的能力使其在生物醫學成像應用中具有價值。

其他應用還包括模式識別、小波變換、資料壓縮等。

結論

至此，我們完成了本文，我們已經看到了少量程式碼生成和繪製 Ricker 圖的能力。Python 為我們提供了可用於相應地生成或重新建立視覺化繪圖和圖形的庫和函式，只需幾行程式碼。

Ricker 圖廣泛用於地震資料研究和地下結構分析，Python 為我們提供了輕鬆訪問庫的途徑，這些庫可以幫助我們詳細地視覺化和使用資料。SciPy 和 Matplotlib 庫分別為計算和圖形繪圖提供了途徑。
