法律研究如何使用 Matplotlib 在圖表中放置自定義圖例符號？
要在一個圖表中繪製自定義圖例符號，我們可以採取以下步驟 −
- 設定圖的大小並調整子圖之間和周圍的填充。
- 繼承HandlerPatch 類，重寫建立藝術家的方法，在圖表中新增一個橢圓形貼片，並返回貼片處理程式。
- 使用Circle 類在圖表上繪製一個圓。
- 在當前軸上新增一個圓貼片。
- 使用legend() 方法將圖例放置在圖表上。
- 使用show() 方法顯示圖形。
示例
import matplotlib.pyplot as plt, matplotlib.patches as mpatches
from matplotlib.legend_handler import HandlerPatch
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
class HandlerEllipse(HandlerPatch):
def create_artists(self, legend, orig_handle, xdescent, ydescent, width, height, fontsize, trans):
center = 0.5 * width - 0.5 * xdescent, 0.5 * height - 0.5 * ydescent
p = mpatches.Ellipse(xy=center, width=width + xdescent, height=height + ydescent)
self.update_prop(p, orig_handle, legend)
p.set_transform(trans)
return [p]
c = mpatches.Circle((0.5, 0.5), 0.25, facecolor="green", edgecolor="red", linewidth=1)
plt.gca().add_patch(c)
plt.legend([c], ["An ellipse,Customized legend element"],
handler_map={mpatches.Circle: HandlerEllipse()})

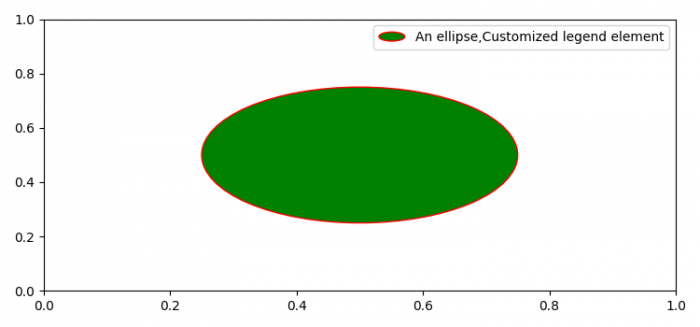

plt.show()輸出
