迪傑斯特拉演算法計算圖中的最短路徑

演算法計算機網路 MCA

定義

迪傑斯特拉演算法查詢從特定節點（稱為源節點）到連線圖中所有其他節點的最短路徑。它生成一個以源節點為根的最短路徑樹。它廣泛用於計算機網路中，目的是生成最佳路由以最大限度地降低路由成本。

迪傑斯特拉演算法

輸入 - 表示網路的圖；和一個源節點 s

輸出 - 一個最短路徑樹 spt[]，以 s 作為根節點。

初始化 -

大小為 **|V|**（節點數）的距離陣列 **dist[]**，其中 **dist[s]** = **0** 且 **dist[u]** = ∞（無限），其中 u 表示圖中除 s 之外的節點。
一個數組 **Q**，包含圖中的所有節點。當演算法執行完成時，**Q** 將變為空。
一個空集 **S**，將訪問過的節點新增到其中。當演算法執行完成時，**S** 將包含圖中的所有節點。
當 **Q** 不為空時重複 -
- 從 **Q** 中移除具有最小 **dist[u]** 值且不在 S 中的節點 u。在第一次執行中，移除 **dist[s]**。
- 將 u 新增到 S，標記 u 為已訪問。
- 對於每個與 u 相鄰的節點 v，更新 dist[v] 為 -
  - 如果 (**dist[u]** **+ u-v 邊權重**) **< dist[v]**，則
    - 更新 **dist[v] = dist[u] + u-v 邊權重**
陣列 **dist[]** 包含從 s 到每個其他節點的最短路徑。

示例

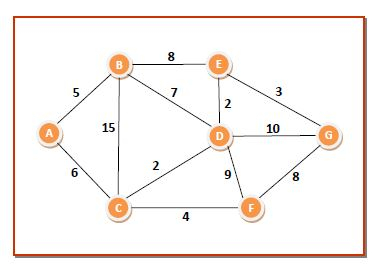

可以使用示例最好地理解演算法的工作原理。考慮以下圖，其節點標記為 A 到 G，由帶權邊連線如下：

初始化如下：

dist[7]={0,∞,∞,∞,∞,∞,∞}
Q={A,B,C,D,E,F,G}
S = ∅

**第一輪** - 我們從 **Q** 中選擇節點 **A**，因為它具有最低的 **dist[]** 值 **0**，並將其放入 S。A 的相鄰節點是 B 和 C。我們根據演算法更新對應於 B 和 C 的 dist[] 值。因此，資料結構的值變為：

dist[7]={0,5,6,∞,∞,∞,∞}
Q={B,C,D,E,F,G}
S={A}

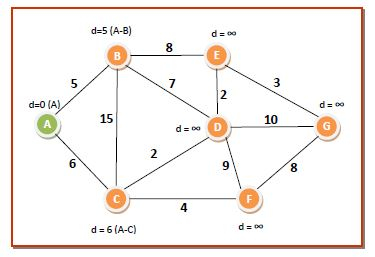

此輪後的距離和最短路徑如下圖所示。綠色節點表示已新增到 S 的節點：

**第二輪** - 我們從 **Q** 中選擇節點 **B**，因為它具有最低的 **dist[]** 值 **5**，並將其放入 **S**。B 的相鄰節點是 **C**、**D** 和 **E**。我們根據演算法更新對應於 **C**、**D** 和 E 的 dist[] 值。因此，資料結構的值變為：

dist[7]={0,5,6,12,13,∞,∞}
Q={C,D,E,F,G}
S={A,B}

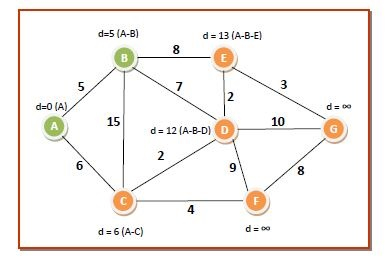

此輪後的距離和最短路徑為：

**第三輪** - 我們從 **Q** 中選擇節點 **C**，因為它具有最低的 dist[] 值 6，並將其放入 S。C 的相鄰節點是 D 和 F。我們更新對應於 D 和 F 的 dist[] 值。因此，資料結構的值變為：

dist[7]={0,5,6,8,13,10,∞}
Q={D,E,F,G}
S={A,B,C}

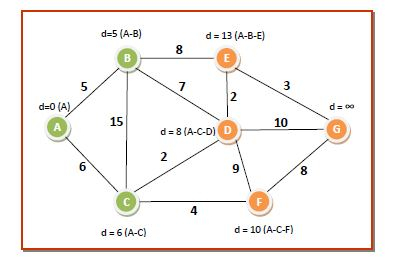

此輪後的距離和最短路徑為：

**第四輪** - 我們從 **Q** 中選擇節點 **D**，因為它具有最低的 **dist[]** 值 8，並將其放入 S。D 的相鄰節點是 E、F 和 G。我們更新對應於 **E**、**F** 和 **G** 的 **dist[]** 值。因此，資料結構的值變為：

dist[7]={0,5,6,8,10,10,18}
Q={E,F,G}
S={A,B,C,D}

此輪後的距離和最短路徑為：

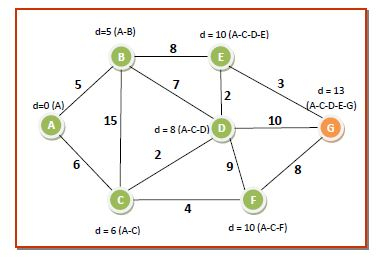

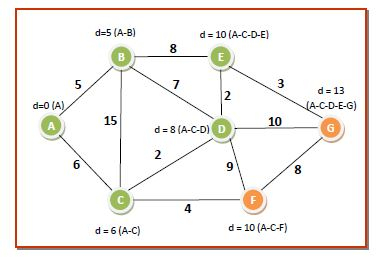

**第五輪** - 我們可以從 **Q** 中選擇節點 E 或節點 **F**，因為它們都具有最低的 **dist[]** 值 **10**。我們選擇其中一個，例如 **E**，並將其放入 **S**。**D** 的相鄰節點是 **G**。我們更新對應於 G 的 **dist[]** 值。因此，資料結構的值變為：
