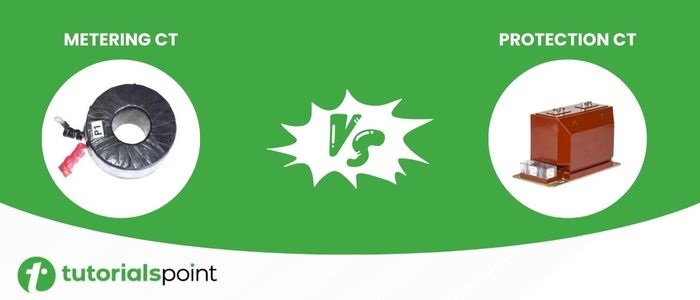

測量電流互感器和保護電流互感器之間的區別

---

在電力系統中，儀表互感器用於測量和保護應用。

電流互感器是一種特殊設計的電壓升壓和電流降壓變壓器，用於將電力線路中的大電流降低到安全值，以便進行測量和保護應用。在實踐中，電流互感器簡稱為CT。

根據應用的不同，電流互感器 (CT) 主要分為兩種型別：測量電流互感器和保護電流互感器。兩種型別的電流互感器在許多方面都不同。

測量CT和保護CT的主要區別在於，測量CT用於測量電力線中電流的流動，而保護CT用於檢測電力線中的故障電流。

閱讀本文以瞭解測量CT和保護CT之間所有重要的區別。

什麼是測量CT？

測量CT代表測量電流互感器。它是一種電流互感器或CT，專門設計用於測量電力輸配線路中流動的強電流。

測量CT的輸出端連線到測量儀表，如電流表。這些型別的CT需要具有良好的電流測量精度，大約達到額定電流的120%。

此外，測量CT通常使用由鎳鐵合金製成的鐵芯，具有低的勵磁電流和低的磁通密度。

測量CT的額定值為100/1 A、200/2 A等，精度等級為0.1、0.2、0.5、1、3和5。

什麼是保護CT？

保護CT（電流互感器）是一種電流互感器，旨在檢測系統中的故障並響應操作保護繼電器。因此，保護CT的主要目的是保護系統免受故障和異常情況的影響。

這些CT的設計能夠處理正常的執行電流和故障電流。保護CT持續監測電力線中電流的流動，如果系統中出現任何異常電流，則會啟動操作。

在其次級繞組的輸出端連線一個保護繼電器，根據需要啟動斷路器的操作。

保護CT的鐵芯設計能夠在故障條件下處理大範圍的電流，並且不會飽和。在實踐中，保護CT的鐵芯由具有高飽和磁通密度的晶粒取向矽鋼製成。

保護CT的精度等級定義為PS、5P20、5P10等。

考慮一個5P10 CT。它具有5%的誤差，20倍於額定電流，P為保護等級。因此，該保護CT允許故障電流達到額定電流的20倍，而次級電流的誤差為5%。

這就是電力系統中分別用於電流測量和保護應用的測量CT和保護CT的基礎知識。我們現在將重點介紹測量CT和保護CT之間的主要區別。

測量CT和保護CT之間的區別

下表重點介紹了測量CT和保護CT之間的顯著區別：

結論

測量CT是設計用於監測和測量電力線中電流的電流互感器，這些CT連線到測量儀表，如電流表。相反，保護CT是設計用於檢測電力系統中故障的電流互感器，它們連線到保護繼電器。

關於測量CT和保護CT的常見問題

以下是關於測量CT和保護CT的一些常見問題：

1. 為什麼CT測量不用於保護？

我們不能將測量CT用於電力系統的保護，因為測量CT的鐵芯具有低的飽和磁通密度。因此，當電路電流達到額定電流的1.2倍時，其鐵芯會飽和。我們知道故障電流通常比額定電流高出許多倍。因此，我們不能將測量CT用於保護。

2. 保護CT有哪些不同型別？

以下是主要的保護CT型別：

• PVC膠帶繞組CT
• PS/X級CT
• 樹脂澆注CT

3. 如何選擇用於保護的CT？

為了選擇合適的CT來保護系統，我們必須考慮以下幾個重要因素：

• 正常執行條件下的系統電壓和電流水平。
• 故障條件下的系統電壓和電流水平。
• 根據故障檢測所需的精度和輸出端使用的繼電器選擇CT的精度等級。
• CT鐵芯的飽和水平。
• CT的響應時間等。

瞭解所有這些因素後，我們選擇滿足所有這些引數的保護CT。

4. CT中的5P10是什麼？

在此CT情況下，5P10表示以下引數：

• 5P表示CT的精度等級。其中，5是輸出電流中的比率誤差，P代表保護。
• 10表示CT的精度極限係數。

因此，我們可以說，當10倍電流流過CT的初級繞組時，次級電流可能會有5%的誤差。

5. 用於測量的CT等級是什麼？

用於測量應用的CT等級為0.1級、0.2級、0.2S級、0.5級、0.5S級、1級、3級和5級。
