法律研究直流電源濾波器型別

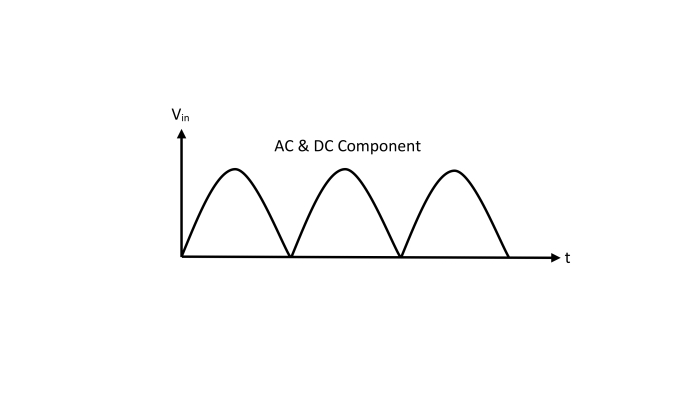

在實踐中，整流器用於在電子電路中產生純直流電源。但整流器的輸出不是純直流，它有脈動，即包含交流和直流分量。交流分量是不可取的，必須去除。為此，使用濾波電路。

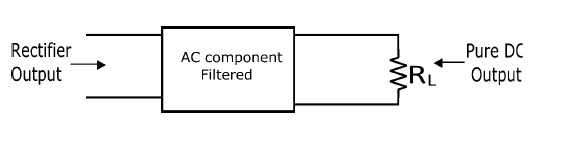

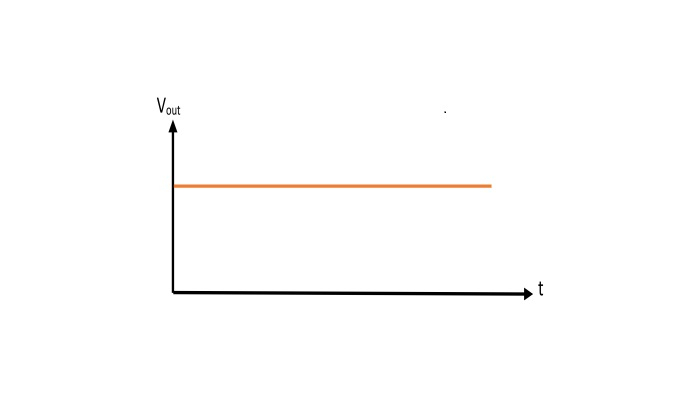

"濾波電路是一種去除整流器輸出交流分量並在負載端產生純直流輸出的電路。"
濾波電路應放置在整流器和負載之間。
濾波電路基本上是電容器 (C) 和電感器 (L) 的組合。電容器允許交流分量透過，但不允許直流分量透過。另一方面，電感器阻擋交流分量，但允許直流分量透過。
濾波電路型別
最常見的濾波電路有：
- 電容濾波器
- 扼流圈輸入濾波器
- 電容輸入或π型濾波器
電容濾波器

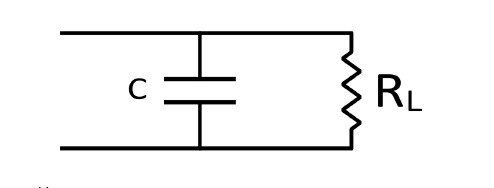

電容濾波電路由一個與負載並聯連線的電容器 (C) 組成。脈動的整流輸出施加在電容器兩端。電容器的低阻抗旁路了交流分量，但阻止了直流分量流過電容器。因此，只有直流分量到達負載。這樣，電容濾波電路濾除了整流器輸出的交流分量，並在負載端產生了純直流。
扼流圈輸入濾波器
扼流圈輸入濾波器的電路由一個串聯連線在整流器輸出端的扼流圈（電感器）和一個與負載並聯連線的電容器組成。整流器的脈動輸出施加到濾波電路的輸入端。扼流圈 (L) 阻擋交流分量並允許直流分量透過。結果是，大多數交流分量被扼流圈濾除，現在剩餘的交流分量由於其對交流分量的低阻抗而被電容器 (C) 旁路。這樣，只有直流分量到達負載。
電容輸入或π型濾波器

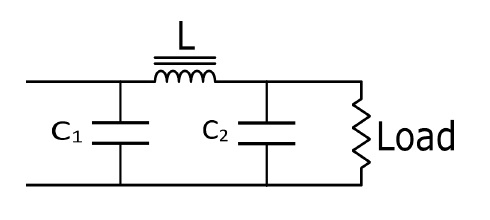

π型濾波器的電路由一個連線在整流器輸出端的濾波電容器 (C1)、一個串聯連線的扼流圈電感器和另一個連線在負載端的濾波電容器 (C2) 組成。脈動的整流器輸出施加到濾波電路的輸入端。電路的濾波作用可以解釋為：
濾波電容器 (C1) - 它對整流器輸出的交流分量提供低阻抗，因此它旁路了交流分量並阻擋了直流分量。
扼流圈 (L) - 它阻擋了 C1 未濾除的剩餘交流分量，並只允許直流分量透過。
濾波電容器 (C2) - 該電容器旁路了扼流圈未能阻擋的交流分量。因此，只有直流分量到達負載。
