雙極性輸出數模轉換器

---

在數位電子學中，數模轉換器，也稱為數字-模擬轉換器，是一種將數字訊號輸入轉換為模擬訊號輸出的電子裝置。根據輸出訊號的極性，數模轉換器可以分為兩種型別，即單極性輸出數模轉換器和雙極性輸出數模轉換器。

單極性輸出數模轉換器只能產生正的模擬訊號作為輸出，而雙極性輸出數模轉換器可以產生正負模擬訊號作為輸出。

在本教程中，我們將討論雙極性輸出數模轉換器，以及它們的構造、型別、工作原理、優點和應用。因此，讓我們從雙極性輸出數模轉換器的基本定義開始。

什麼是雙極性輸出數模轉換器？

能夠將數字訊號轉換為模擬訊號並能夠表示輸出模擬訊號的正負值的電子裝置或電路稱為雙極性輸出數模轉換器。

雙極性輸出數模轉換器主要用於控制系統、通訊系統、音訊訊號處理等領域。

雙極性輸出數模轉換器中使用了多種技術來產生正負模擬訊號輸出。一種最常用的技術是利用運算放大器、開關和電阻的組合來將數字訊號轉換為模擬訊號。

雙極性輸出數模轉換器最大的優點是能夠以連續模擬訊號的形式準確地表示數字資訊。

雙極性輸出數模轉換器的型別

根據架構，雙極性輸出數模轉換器有以下四種類型

• R-2R 電阻梯形數模轉換器

• 二進位制加權數模轉換器

• Σ-Δ 數模轉換器

• 開關電容數模轉換器

R-2R 電阻梯形數模轉換器

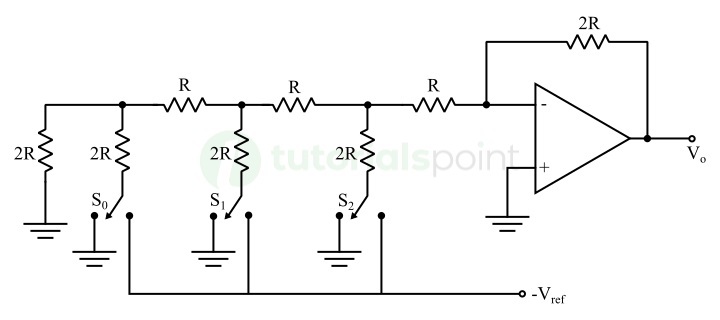

R-2R 電阻梯形數模轉換器的電路圖如下所示。

R-2R 電阻梯形是雙極性輸出數模轉換器中最常用的架構之一。在這種型別的雙極性輸出數模轉換器中，構建了一個類似梯形的精密電阻網路，並將數字訊號輸入應用於此梯形網路。轉換後的雙極性模擬訊號在輸出端獲得。

R-2R 電阻梯形數模轉換器的主要優點是其高精度和線性度。

二進位制加權數模轉換器

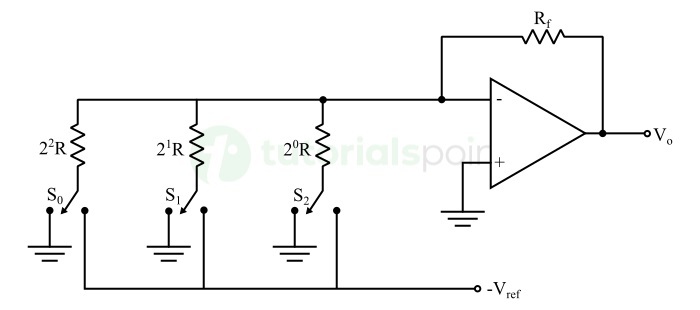

二進位制加權數模轉換器的構造如下所示。

這種型別的雙極性輸出數模轉換器由一個電阻網路組成，該網路具有不同的權重，具體取決於輸入數字訊號的二進位制值。這些電阻的切換是根據數字訊號輸入的位進行的。因此，該電路將在輸出端產生相應的模擬訊號。

二進位制加權數模轉換器的主要優點是其高速操作，但由於電阻匹配的要求，其解析度受到限制。

Σ-Δ 數模轉換器

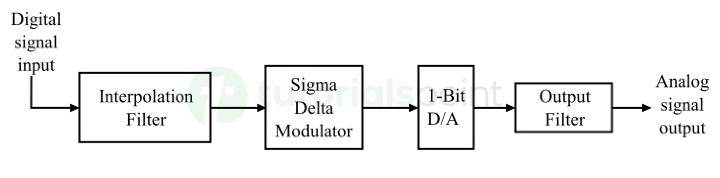

Σ-Δ 雙極性數模轉換器的構造如下所示。

Σ-Δ 數模轉換器首先將數字訊號輸入轉換為高頻位元流，然後對位元流進行濾波和積分以產生模擬輸出。

這種型別的雙極性輸出數模轉換器採用過取樣和噪聲整形技術將數字訊號輸入轉換為模擬訊號輸出。這使得能夠實現更高的解析度和更好的效能。Σ-Δ 數模轉換器主要用於音訊處理，因為它們提供了高線性度和動態範圍。

開關電容數模轉換器

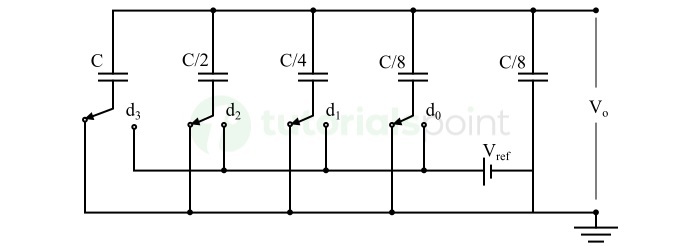

開關電容數模轉換器的電路圖如下所示。

在這種型別的雙極性輸出數模轉換器中，電容和開關的組合用於將數字訊號輸入轉換為模擬訊號輸出。

開關電容數模轉換器首先對數字訊號輸入進行取樣和保持，然後開啟或關閉開關以根據數字訊號輸入提供不同的電容配置。

這種型別的數模轉換器主要用於積體電路 (IC)，並提供高精度和線性度。

雙極性輸出數模轉換器的特性

以下是一些在使用雙極性輸出數模轉換器時必須考慮的重要因素

• 速度 - 轉換器的速度必須滿足應用程式的要求。

• 解析度 - 轉換器的解析度由數字輸入訊號中的位數決定。它影響模擬訊號輸出的精度。

• 線性度 - 轉換器必須具有良好的線性度，以便能夠以模擬形式準確地表示數字訊號。

• 精度 - 必須仔細確定模擬訊號輸出的精度。

雙極性輸出數模轉換器的優點

雙極性輸出數模轉換器的重要優點如下所示

• 雙極性輸出數模轉換器能夠表示模擬訊號輸出的正負值。

• 雙極性輸出數模轉換器提供了擴充套件的訊號範圍，因為它可以支援正負值。

• 它在表示模擬訊號輸出的值方面提供了更高的靈活性和準確性。

• 雙極性輸出數模轉換器可以直接與雙極性系統一起使用，無需額外的介面元件。

• 雙極性輸出數模轉換器可以有效地生成訊號的平衡對稱波形。

• 雙極性輸出數模轉換器提供了增強的線性度和降低的訊號失真。

雙極性輸出數模轉換器的侷限性

以下是雙極性輸出數模轉換器的一些主要侷限性

• 雙極性輸出數模轉換器具有複雜的電路設計，因為它需要額外的元件來處理負值。

• 雙極性輸出數模轉換器具有更多的電子元件，因此功耗更高。

• 雙極性輸出數模轉換器比單極性轉換器更昂貴。

雙極性輸出數模轉換器的應用

雙極性輸出數模轉換器廣泛應用於工程和技術的不同領域，在這些領域中，正負模擬訊號都需要進行處理。雙極性輸出數模轉換器的一些常見應用示例如下所示

• 雙極性輸出數模轉換器廣泛應用於各種音訊處理應用中，例如音訊播放系統、數字音訊介面、音訊合成、音訊訊號再現等。

• 雙極性輸出數模轉換器也用於通訊系統中執行訊號調製。

• 雙極性輸出數模轉換器也用於工業控制系統，例如機器人、電機驅動、自動化和過程控制等。

• 雙極性輸出數模轉換器還應用於圖形顯示單元，以精確顯示影像。

• 雙極性輸出數模轉換器還用於控制機器人、電動汽車、工業自動化等領域中電動機的雙向執行。

結論

總之，雙極性輸出數模轉換器是一種電子電路，可以將數字輸入訊號轉換為具有正負值的模擬輸出訊號。因此，雙極性輸出數模轉換器在將數字資訊表示為連續模擬訊號的形式方面提供了更大的靈活性。這些轉換器廣泛應用於音訊訊號處理、通訊系統、工業控制系統、機器人等領域。
