Z-80定址方式

這裡我們將瞭解 Zilog Z-80 微處理器的定址方式。但首先我們將討論 Z-80 的助記符。

眾所周知，Intel 8085 和 Zilog Z-80 之間有很多相似之處，因此我們也可以在指令上找到相似之處。但在 Z-80 中，助記符略有不同。十六進位制程式碼相同，只有助記符不同。因此，如果我們想執行一個用 8085 MPU 編寫的程式，它將正常工作。但是 Z-80 還有許多其他指令，這些指令在 8085 中不可用。

以下是 8085 和 Z-80 的助記符列表，其中十六進位制程式碼相同。

現在，我們將瞭解 Z-80 微處理器的定址方式。

立即定址方式

在這種模式下，操作碼後面的位元組是實際的運算元。因此，當我們將某些內容直接儲存到某個暫存器中時，這將是立即定址模式的一個示例。

擴充套件立即定址方式

它與立即定址模式相同；唯一的區別是它在操作碼之後採用 16 位資料作為輸入。要將某些資料儲存到某個暫存器對中，我們將使用這種定址模式。

修改後的頁面零定址方式

在這個微處理器中，對於記憶體頁面零中的八個位置中的任何一個，都有一個 1 位元組的 CALL 指令。它就像重啟操作。它將程式計數器設定為頁面零中的有效地址。

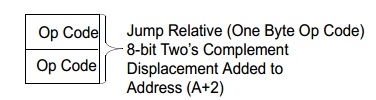

相對定址方式

在這種模式下，提供 1 位元組資料來確定程式跳轉到的現有程式的偏移量。偏移量是有符號的 2 的補碼。

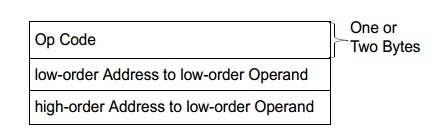

擴充套件定址方式

在這種模式下，可以在操作碼之後使用 2 位元組資料。這些位元組可以是跳轉指令的地址，也可以是儲存資料的地址。

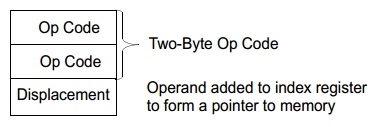

索引定址方式

在這種模式下，操作碼後面的位元組包含偏移量，該偏移量將新增到兩個索引暫存器之一（由指令指定的 IX 或 IY）以生成指向記憶體的指標。這裡偏移量也是有符號的 2 的補碼。

暫存器定址方式

一些指令直接使用 CPU 暫存器進行操作。然後使用暫存器定址模式。例如，如果要將暫存器 B 的內容載入到暫存器 C 中，則必須使用屬於此模式的指令。

隱含定址方式

隱含定址模式指的是操作碼自動選擇一個或多個 CPU 暫存器來執行某些操作的操作。例如，對於算術或邏輯運算，操作碼選擇累加器（暫存器 A）作為結果的目標。

暫存器間接定址方式

當指令使用 16 位暫存器對時，該暫存器對儲存記憶體中某些值的地址，那麼這種指令就屬於暫存器間接定址模式。

例如，在不同情況下，我們使用 HL 對來儲存一些地址，當我們想要更新 HL 對儲存的地址中所處的資料時，我們使用暫存器間接模式。

位定址方式

在 Z-80 MPU 中，有一些位設定、復位、測試指令。使用此模式，它可以透過**暫存器、暫存器間接**或**索引**定址模式為位操作選擇任何記憶體位置或 CPU 暫存器。
