法律研究6800 的定址方式
我們已經瞭解了摩托羅拉 M6800 微處理器的內部結構和暫存器。在本節中，我們將瞭解 M6800 的定址方式。
M6800 MPU 有六種定址方式。這些模式是：
- 立即定址方式
- 隱含定址方式
- 直接定址方式
- 擴充套件定址方式
- 索引定址方式
- 相對定址方式
現在讓我們瞭解一些 M6800 組合語言程式設計的基本語法。
如果一個數字在十六進位制中是 8CH，那麼我們必須在它前面使用 $ 符號。所以它將是 $8C。沒有 $ 的數字被視為十進位制數字。類似地，立即資料由 # 符號表示。#50FF 是一個數據，但沒有 #，它是一個記憶體位置。
在 8085 或 Z-80 中，對於一條指令，指令中的兩個運算元類似於 (目標，源)。但在這種情況下，它是反向的，所以首先將給出源地址。(源，目標)。
對於 16 位資料或地址，在 8085 或 Z-80 中，第一個位元組是最不重要的位元組。但對於 M6800，第一個位元組是最重要的位元組。例如，如果指令是 STA A $AFC4，則十六進位制程式碼將是 B7 AF C4。
現在讓我們瞭解摩托羅拉 M6800 的定址方式。
立即定址
在這種立即定址模式下，資料直接提供在指令本身中。資料直接提供在操作碼之後。
LDA B, #$26 在此指令中，十六進位制資料 26 載入到累加器 B 中。因此，這裡的資料直接提供在操作碼之後。
隱含定址
這種隱含定址模式也稱為固有定址模式。在這種模式下，運算元不在記憶體中。例如，我們可以說 CLC。此指令用於清除進位標誌，並將其設定為 0。因此，它不使用任何運算元。類似地，ASL B 指令執行 B 的算術左移。因此，這裡運算元也不在記憶體中。
直接定址
在直接定址模式下，運算元位於記憶體中。在這種情況下，地址空間為 00H 到 FFH，因此也稱為頁面 0 定址模式。指令 SUB B, $FE 用於從 B 中減去位置 FEH 的內容並將其儲存到 B 中。直接定址模式佔用兩個位元組的記憶體空間。因此，它執行速度更快。

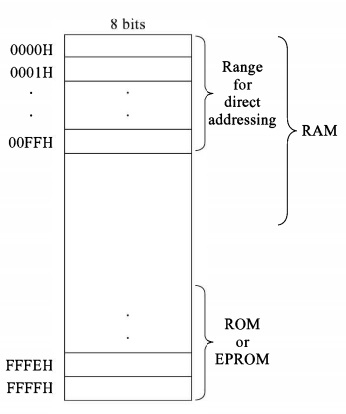

在 M6800 中，經常訪問的資料儲存在記憶體範圍 0000H 到 00FFH 中。因此，為了快速訪問這些位置的資料，RAM 通常從 0000H 開始。並且使用 ROM 或 EPROM 提供記憶體的最後部分，該部分以 FFFFH 結尾。
擴充套件定址
在 8085 中，存在絕對定址模式，它類似於 M6800 的擴充套件定址模式。因此，我們必須在操作碼之後提供 16 位地址以從記憶體中的任何位置獲取資料。
指令 NEG $FE00 將對位置 FE00H 的內容取反。
索引定址
在這種索引定址模式下，運算元儲存在記憶體中。一部分記憶體由索引暫存器 (IX) 提供。指令中提供了另一部分 8 位資料。將該資料與索引暫存器內容相加後，指令可以獲得訪問記憶體位置的有效地址。
因此，如果索引暫存器內容為 A5CEH，則指令 ADC B $10, X 將在進位的情況下將暫存器 B 的內容和 A5DEH 相加。
相對定址
相對定址用於分支指令。這些指令長度為兩個位元組。它採用帶符號的 8 位數字。因此，在執行正確的指令後，它使用此帶符號的資料向後或向前跳轉。
例如，有一個指令 BEQ $F0。因此，這意味著當零標誌啟用時，它將從下一條指令位置向後跳轉 10H 個位置（因為 -10H 的 2 的補碼是 F0H）。
