極限與配合系統中的基本術語是什麼？

在極限與配合系統中的基本術語中，有許多在極限與配合系統中使用的通用定義和術語。

這些術語如下

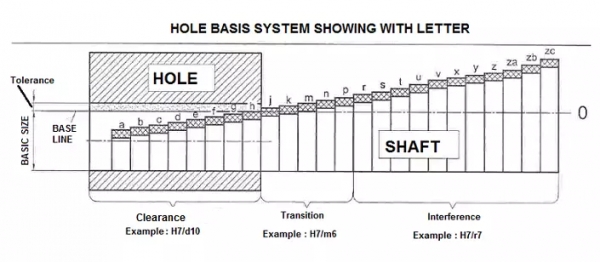

• 軸：軸可以定義為可以配合到另一零件中，並進行零件正確裝配的構件。軸可以旋轉也可以靜止。軸將應用於即使在兩個空間之間存在限制也必須配合的構件。

• 孔：孔可以定義為可以容納或配合軸的構件。孔也可以旋轉或靜止。孔可以應用於兩個限制之間的空間，其中必須配合構件。如果一個元件由兩個零件組成，無論它們是否相似，一個零件稱為凸件（零件的外元件），另一個零件稱為凹件（零件的內元件）表面。凹件稱為孔，凸件稱為軸。

• 基本尺寸：基本尺寸是由設計工程師計算的尺寸。這位設計工程師確保它能夠承受元件中形成的應力。它對孔和軸都相同。基本尺寸也可以稱為公稱尺寸。

• 實際尺寸：實際尺寸是在製造過程中，僅在完成產品後獲得的尺寸。它可以根據標準要求的尺寸或根據基本要求的尺寸。製造部件的尺寸稱為實際尺寸。

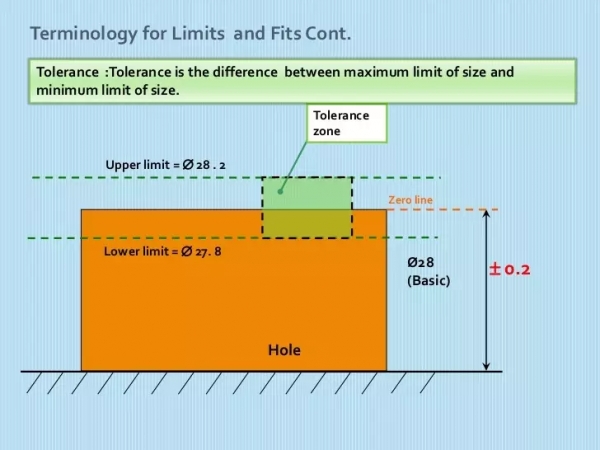

• 最大極限：最大極限也稱為上限，它是零件允許的最大尺寸。

• 最小極限：最小極限也稱為下限，它是零件允許的最小尺寸。

• 零線：它是一條表示基本尺寸和測量上偏差或下偏差的零點（或初始點）的線。基本尺寸：它是定義尺寸上限或下限的參考尺寸。

• 零線：零線可以定義為極限與配合中零的圖形表示。零偏差線表示基本尺寸。

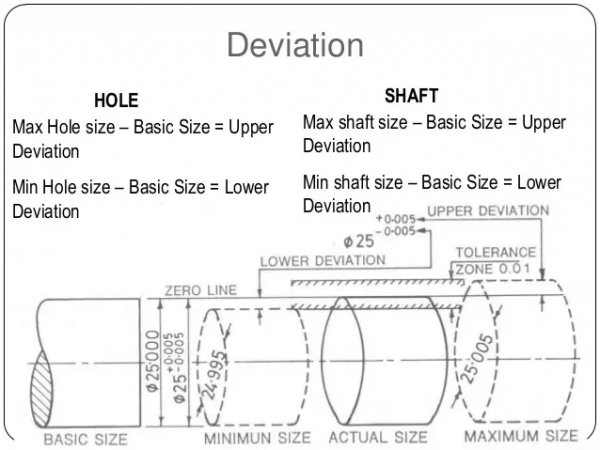

• 偏差：偏差可以定義為實際製造尺寸與基本尺寸之間的代數差。在產品製造過程中可能會發生偏差。產品需要格外小心。

• 上偏差：上偏差可以定義為尺寸的最大極限與相應基本尺寸之間的代數差。

• 下偏差：下偏差可以定義為尺寸的最小極限與相應基本尺寸之間的代數差。
