什麼是配合，計量學中的配合型別有哪些？

計量學中的配合是指配合零件之間的尺寸關係。它表示配合零件的緊密程度或鬆動程度。對於工程而言，這非常重要，因為它被用於現實生活中的應用，以確保運動部件的正常工作，例如氣缸中的活塞、軸承中的軸頸、花鍵上的齒輪、閥門導向套中的閥門以及軸上的輪子。

配合中有一些非常重要的術語：

• 間隙 − 配合中的間隙是指孔和軸尺寸之差（裝配前），該差值為正值。間隙可以是最大間隙或最小間隙。

• 過盈 − 過盈是指孔和軸尺寸之差（裝配前），該差值為負值。過盈可以是最大過盈或最小過盈。

• 過渡配合 − 過渡配合可以定義為：一種總是保證孔和軸之間存在一定過盈的配合。在過渡配合中，孔的上限尺寸小於或等於軸的下限尺寸。

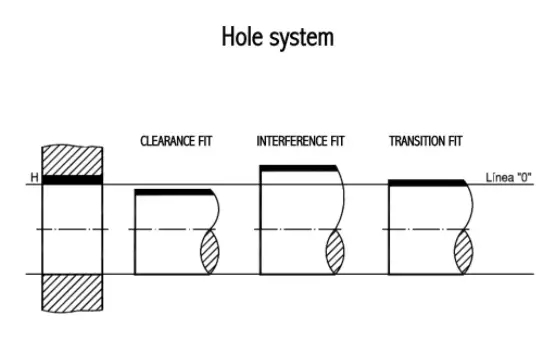

配合型別

配合型別取決於孔或軸的實際極限，可分為三大類：

• 間隙配合
• 過盈配合
• 過渡配合

間隙配合

• 間隙配合是指軸和孔之間存在空氣間隙或間隙。這種間隙配合形成鬆動連線。

• 間隙配合需要與其他配合配合使用，以便間隙配合能夠有其空間。這些配合保證了間隙，並設計用於零件的可動連線，其中使用了各種形狀的樞軸執行和滑動配合、導套、滑動齒輪和離合器片以及液壓機的活塞。

過盈配合

• 過盈配合也稱為壓配合或摩擦配合。過盈配合是兩個零件之間的緊固方式，通常透過摩擦在組合零件壓在一起後實現。

• 在這些型別的配合中，軸的最小允許直徑大於孔的最大允許直徑。如果在裝配前孔和軸的尺寸之間存在差異，則負配合稱為過盈配合。

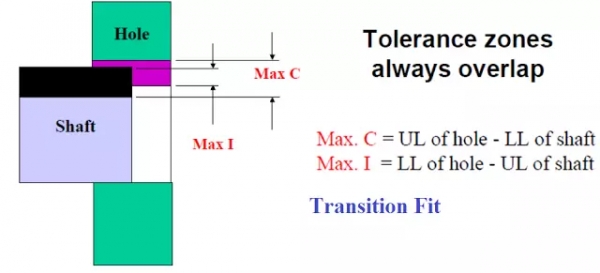

過渡配合

• 過渡配合是一種既可能提供間隙也可能提供過盈的配合。

• 在過渡配合中，孔和軸的公差帶相互重疊。過渡配合介於間隙配合和過盈配合之間。

• 這些配合用於需要精確定位的應用場合，可以用於具有小間隙的應用，並且孔或軸應精確。
