計算機架構中的交叉開關是什麼。

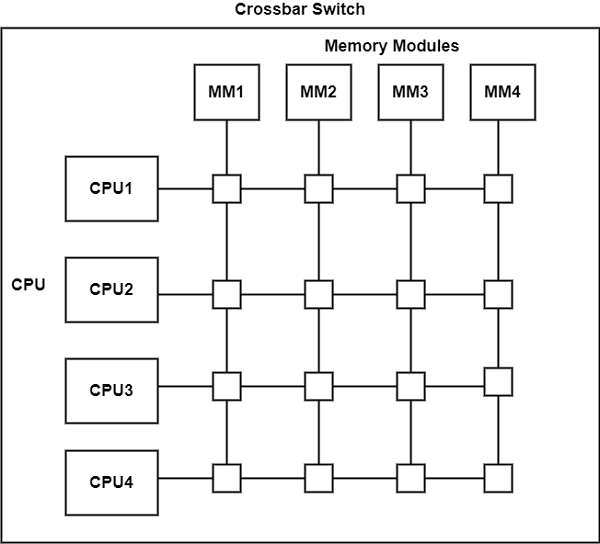

交叉開關組織包括各種交叉點，這些交叉點位於處理器匯流排和記憶體模組方向之間的交點處。該圖顯示了四個 CPU 和四個記憶體模組之間的交叉開關互連。

每個交叉點中微小的正方形是一個開關，決定從處理器到記憶體模組的方向。每個交換點都必須控制邏輯以建立處理器與記憶體之間的傳輸方向。

它確定位於匯流排中的地址，以決定是否正在定址其特定模組。它還可以解決對相同記憶體模組請求的多路請求，採用固定優先順序。

該圖顯示了連結到一個記憶體模組的交叉開關的功能設計。電路包括選擇器，這些選擇器為互動記憶體模組從一個 CPU 選擇資訊、地址和控制。

優先順序是透過仲裁邏輯建立的，以便當多個 CPU 嘗試訪問相同記憶體時選擇一個 CPU。多路複用器受透過仲裁邏輯中的優先順序編碼器建立的二進位制程式碼的調節。
