法律研究計算機體系結構中的匯流排傳輸是什麼？
匯流排傳輸是利用公共匯流排系統傳送資料的最有效方法。它使用多個暫存器中的公共匯流排暫存器構建。匯流排機制包括一組線路。這些線路是每個一位的暫存器，一次只共享一條資訊。資料傳輸由控制訊號包含。
匯流排傳輸可以使用以下兩種方法：
- 使用多路複用器
- 使用三態匯流排緩衝器
使用多路複用器

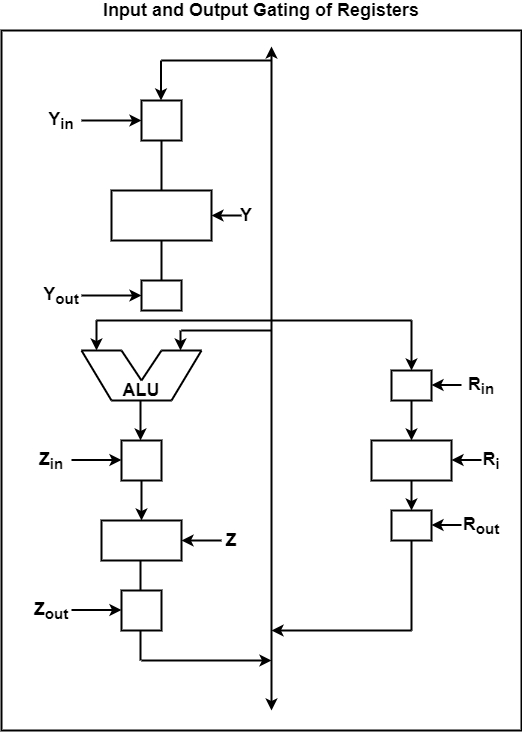

可以使用多路複用器生成公共匯流排。它有助於選擇源暫存器將二進位制資料放置在總線上。匯流排暫存器具有由控制訊號控制的輸入和輸出門控。該圖演示了暫存器的輸入和輸出門控。
- Ri 是暫存器，Rin 和 Rout 是 Ri 的輸入和輸出門控訊號。
- Z 是暫存器，Zin 和 Zout 是暫存器 Z 的輸入和輸出門控訊號。
- Y 是暫存器，Yin 和 Yout 是 Y 的輸入和輸出訊號。
該圖顯示了輸入和輸出門控。開關由控制訊號控制。Rin 和 Rout 是暫存器 Ri 的輸入和輸出門控。當訊號開啟時，Ri 設定為 1，當訊號關閉時，Ri 設定為 0。
當輸入門控 Rin 設定為 1 時，資料將載入到暫存器匯流排 Ri 中，該匯流排可在公共總線上訪問。當 Rout 設定為 1 時，暫存器 Ri 的內容將放置在資料匯流排上。它被稱為輸入使能和輸出使能訊號。處理器內部發生的函式與時鐘脈衝同步。
三態緩衝器
三態緩衝器可以生成公共匯流排。緩衝器是記憶體的一個區域，它新增到其他裝置之間以阻止多個互動並連線支援。它建立在三種狀態上，1、0 和開路。這三種狀態定義如下：
- 邏輯 0 和 1 是與傳統門中相同的兩個訊號。
- 高阻抗狀態定義它不包含邏輯意義，並且輸出已分離。
- 這些三態門可以實現任何傳統的邏輯 AND 或 NAND、OR 或 NOR。

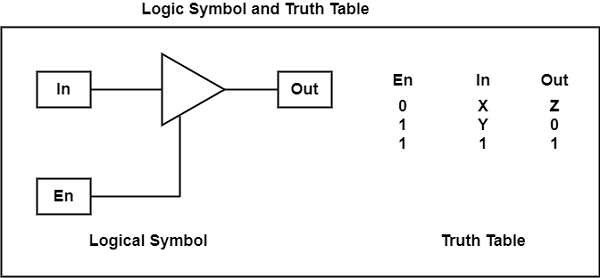

該圖演示了邏輯符號和相關的真值表。
如圖所示：
- 當允許輸出並且控制輸入類似於 1 時。邏輯閘充當緩衝器，輸出類似於輸入。
- 當提供的輸入為 0 時，門進入高阻抗狀態 Z，並且輸出被停用。
- 三態緩衝器中的阻抗將所有輸出與電纜連線以產生公共匯流排線路，並且不會威脅載入效果。
- 真值表顯示，當給出某些輸入並且門被停用時，它顯示為高阻抗。
- 當門被啟用並給出一些輸入時，輸出結果不會處於停用模式。
- 當門被啟用且輸入為 1 時，輸出類似於 1。
