法學什麼是模數轉換？

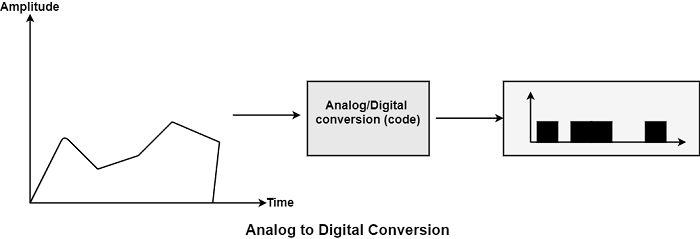

當模擬訊號被數字化時，這被稱為模數轉換。
考慮人聲在模擬訊號結構中的語音。我們需要對模擬訊號進行數字化，使其不易受噪聲影響。需要減少在數字流中定義的模擬訊息中的多個值。
在模數轉換中，涉及恆定波形的資料被轉換為數字脈衝。
模數轉換的方法
模數轉換的各種方法如下：
脈衝幅度調製 (PAM)
模數轉換的第一階段被稱為PAM。PAM 代表**脈衝幅度調製**。此方法建立模擬訊號，對其進行取樣，並基於取樣建立數字脈衝序列。PAM 中使用的取樣方法對其他製造領域比資料通訊更有用。PAM 是稱為**脈衝編碼調製 (PCM)** 的重要模數轉換方法的基礎結構。

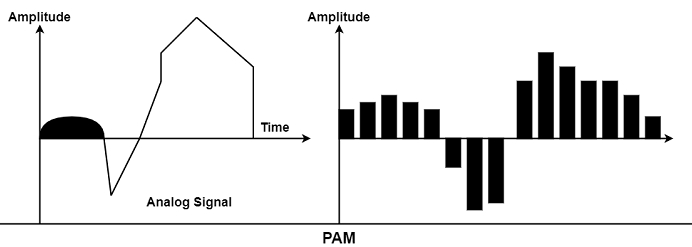

在 PAM 中，初始訊號以相同的間隔進行取樣，如圖所示。PAM 使用一種稱為取樣保持的方法。
脈衝編碼調製 (PCM)

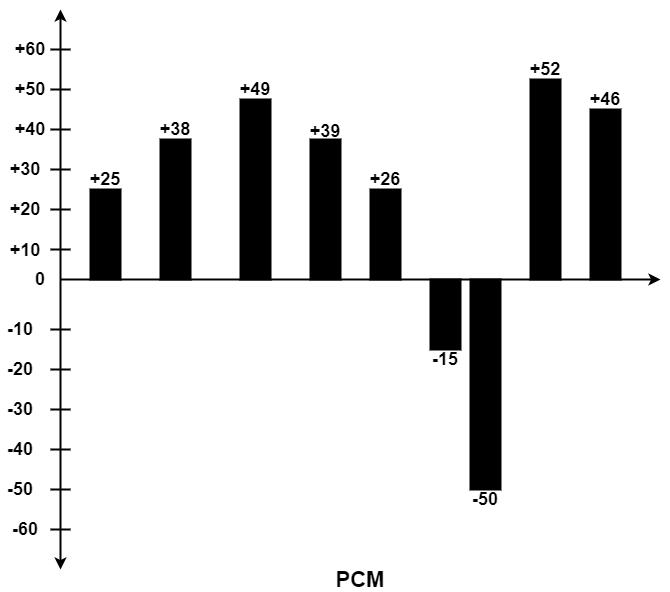

PCM 代表**脈衝編碼調製**。PCM 方法可以更改 PAM 生成的脈衝以開發完全數字訊號。為此，PCM 首先測量 PAM 脈衝。量化是一種允許對取樣例項使用特定區域內的整數的技術。量化的結果如圖所示。
該圖顯示了一種建立符號和幅度成本到量化樣本的簡單方法。每個成本都被解釋為一個六位二進位制等效值。第七位表示符號。
使用符號和幅度進行量化。
+25 0011001 +39 0100111 -50 1110010 +38 0100110 +26 0011010 +52 0110100 +49 0110001 -15 1001111 +46 0101110
其中 + 的符號位為 0，– 的符號位為 1。
取樣率

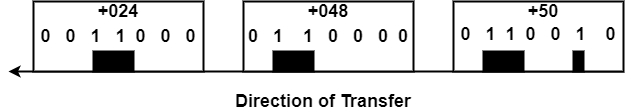

如上圖所示，任何模擬訊號的數字再現的效率取決於所取樣的樣本數量。使用 PAM 和 PCM，我們可以透過建立無限個樣本精確地再現波形，或者可以透過建立三個 +24、+48 和 +50 樣本來對其變化方向進行最基本的概括。

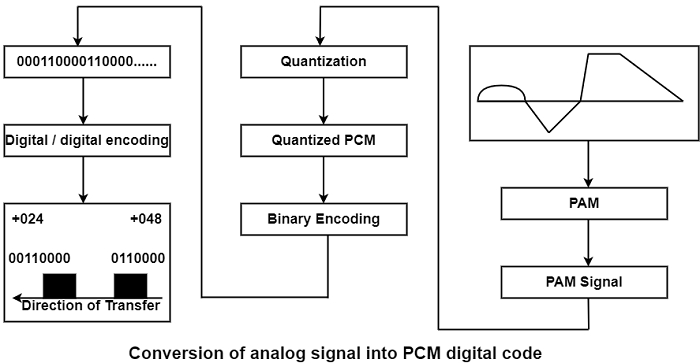

**從模擬訊號到 PCM 數字程式碼** −
**示例 1** − 頻寬為 9000 Hz（1000 至 10,000 Hz）的訊號需要什麼取樣率？
解決方案
取樣率應為訊號中最大頻率的三倍：
取樣率 = 2 (10,000) = 20,000 樣本/秒。
每個樣本有多少位？
找到取樣率後，我們需要確定每個樣本要傳輸的位數。這取決於所需的精度。選擇位數，包括原始訊號可以以所需的幅度精度重建。
**位元率** − 找到每個樣本的位數後，我們可以使用以下公式計算位元率：
位元率 = 取樣率 x 每樣本位數
**示例 2** − 我們需要對人聲進行數字化。如果每樣本 8 位，則位元率是多少？
解決方案
人聲通常包含 0 到 4000 Hz 的頻率。因此，取樣率為：
取樣率 = 4000 x 2 = 8,000 樣本/秒
位元率計算如下：
位元率 = 取樣率 x 每樣本位數
位元率 = 8000 x 8 = 64,000 位/秒 = 64 Kbps
