模擬儀表和數字儀表的區別

在工程領域，用於測量各種量（如電壓、電流、速度、電阻、能量、功率等）的裝置被稱為**測量儀表**。

這些測量儀表根據其構造、工作原理和輸出顯示方式分為兩種主要型別：

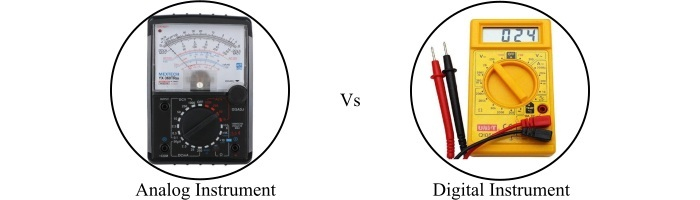

模擬儀表
數字儀表

本文將討論**模擬儀表和數字儀表之間關鍵的區別**，這些儀表用於測量物理量。此外，我們將簡要描述模擬儀表和數字儀表，這將有助於理解它們之間的區別。

什麼是模擬儀表？

**模擬儀表**是指以波形或指標在模擬刻度盤上偏轉的形式顯示測量結果的儀表。模擬儀表的工作原理是**電磁感應**，它們由磁鐵（永磁體或電磁鐵）和線圈組成，電流流過線圈。然後透過磁鐵的磁場和線圈中電流產生的磁場之間的相互作用進行測量，測量結果通常由指標在刻度盤上的偏轉來顯示。

模擬儀表的常見示例包括模擬萬用表、模擬電流表和電壓表、車輛的模擬速度計等。

什麼是數字儀表？

**數字儀表**是一種測量儀表，它以螢幕（LCD 或 LED）上的數字形式顯示輸出結果。數字儀表的工作原理基於二進位制數系統，其中使用兩個二進位制數字（0 和 1）來表示兩個不同的值。數字儀表由固態器件製成，例如二極體、電晶體、MOSFET、LED 等。數字儀表顯示的結果非常容易理解且更準確。一些常見的數字儀表示例包括數字萬用表、數字電流表和電壓表、數字電能表、數字速度計等。

模擬儀表和數字儀表的區別

下表突出了模擬儀表和數字儀表之間的主要區別：

差異基礎	模擬儀表	數字儀表
定義	基於電磁效應工作並以模擬形式（波形或指標偏轉）產生輸出的儀表稱為模擬儀表。	由固態元件組成並以數字形式（螢幕上的數字）顯示結果的儀表稱為數字儀表。
構造	模擬儀表的構造簡單，直接讀數，涉及使用磁鐵（永磁體或電磁鐵）和線圈。	數字儀表的構造比模擬儀表複雜一些，因為它使用電子元件和轉換電路進行模數轉換和反之亦然。
輸出	模擬儀表透過指標在刻度盤或刻度尺上的偏轉來顯示輸出。	數字儀表在數字顯示屏上以文字或數字的形式顯示輸出。
環境條件	模擬儀表可以在任何型別的環境條件下使用。	由於數字儀表涉及電子器件，因此需要適當的環境條件才能正常工作。
活動部件	在模擬儀表中，存在活動部件。	數字儀表中不存在活動部件。
輸出變化	模擬儀表可以透過指標的移動來顯示輸出的變化。	數字儀表不顯示輸出量的變化。
誤差	使用模擬儀表時，可能會出現相當大的觀察誤差，例如視差誤差。	數字儀表不受觀察誤差的影響。
電子噪聲的影響	模擬儀表更容易受到電子噪聲的影響。	數字儀表受電子噪聲的影響較小。
使用的技術	模擬儀表使用訊號的連續變化並記錄其波形。	數字儀表使用取樣技術將輸入訊號轉換為二進位制訊號（或數字訊號）。
讀取輸出所需的時間	在模擬儀表中，觀察輸出所需的時間較長。	數字儀表觀察輸出所需的時間非常短。
額外電源的要求	模擬儀表不需要額外的（或輔助的）電源。	數字儀表需要額外的電源。
準確性	模擬儀表的準確性較低。	數字儀表的準確性更高。
靈敏度	模擬儀表的靈敏度更高。	數字儀表的靈敏度較低。
成本	模擬儀表的成本較低。	數字儀表的成本高於模擬儀表。
尺寸	模擬儀表的尺寸通常大於數字儀表。	數字儀表與模擬儀表相比，尺寸相對較小。
顯示屏的存在	模擬儀表不使用顯示屏（LCD 或 LED）來顯示輸出。	數字儀表使用顯示屏來顯示輸出。
解析度	模擬儀表的解析度較低。	數字儀表具有高解析度。
示例	模擬儀表的常見示例包括永磁式動圈儀表、檢流計、汽車的指標式速度計、動鐵式儀表、水銀溫度計等。	一些數字儀表的示例包括數字萬用表、數字電流表和電壓表、鉗形表等。

結論

在本文中，我們以表格形式突出了模擬儀表和數字儀表之間所有主要的區別。模擬儀表和數字儀表之間最顯著的區別在於它們的輸出方法型別，即模擬儀表透過指標在刻度盤上的偏轉來顯示輸出，而數字儀表以文字或數字的形式在數字顯示屏上顯示輸出。
