模擬和數字萬用表的區別

萬用表是一種多功能電子測量儀器，專業人員廣泛使用它來確定電路中的故障。典型的萬用表可用於測量各種電量，例如電壓、電流、電阻、電晶體增益等。

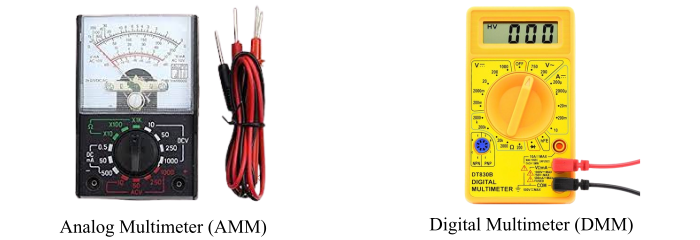

根據設計和測量方法，萬用表分為兩種型別：

  • 模擬萬用表 (AMM)

  • 數字萬用表 (DMM)

下表顯示了模擬萬用表和數字萬用表之間的各種區別。我們還包含了關於模擬和數字萬用表的簡要說明。

什麼是模擬萬用表？

模擬萬用表是一種萬用表，它透過指標在刻度上的偏轉來顯示被測量的量。它是一種簡單的測量裝置，用於測量各種電量，例如交流和直流電壓、交流和直流電流、交流和直流電路的電阻等。

模擬萬用表也稱為AVO表，因為它主要用於測量安培電流、伏特電壓和歐姆電阻。模擬萬用表由永磁動圈機構組成，其中動圈在電流流過時可在永磁體的磁場中自由移動，並且指標連線到動圈。該指標在刻度上的偏轉指示被測量量的值。

什麼是數字萬用表？

數字萬用表是一種萬用表，它以數字形式顯示被測量量，即使用七段數碼管或LED或LCD顯示屏顯示數字。

基本上，數字萬用表是模數轉換器 (ADC)、編碼器、邏輯控制器、數字顯示器等的組合。與模擬萬用表相比，數字萬用表最顯著的優點之一是它可以用於測量其他電量，例如電容、電感、電晶體增益等。並且，數字萬用表比模擬萬用表更精確且更易於使用。

模擬萬用表和數字萬用表的區別

下表比較和對比了模擬和數字萬用表的各種特性：

引數 模擬萬用表 數字萬用表。

引數模擬萬用表
數字萬用表
定義模擬萬用表是一種多功能測量儀器，用於測量基本的電量，並透過指標在刻度上的偏轉顯示被測量量的值。一種多功能電子測量裝置，用於測量各種電量，如電壓、電流、電阻、電容等，並使用數字顯示器以數字形式顯示結果，被稱為數字萬用表。
縮寫AMM是模擬萬用表的縮寫。DMM是數字萬用表的縮寫。
構造模擬萬用表由永磁動圈檢流計組成。指標連線到動圈。指標在刻度上偏轉以顯示讀數。數字萬用表由各種電子電路組成，例如ADC、編碼器、邏輯控制器、數字顯示器等，這些電路連線在一個單元中以測量和以數字形式顯示不同的電量。
測量量典型的模擬萬用表只能測量基本的電量，例如電流、電壓和電阻。大多數數字萬用表可以測量多種電量，例如電流、電阻、電壓、電容、電感等。DMM還用於測試二極體和電晶體。
讀數方法模擬萬用表透過指標在印刷刻度上的偏轉顯示測量讀數。數字萬用表以數字形式在數字顯示屏上顯示測量讀數。
ADC需求模擬萬用表不需要ADC或模數轉換器。數字萬用表需要ADC。
校準模擬萬用表需要手動校準。數字萬用表提供自動校準。
可用性模擬萬用表難以使用。數字萬用表非常易於使用。
輸入電阻模擬萬用表的輸入電阻是可變的，會隨著量程的變化而變化。數字萬用表在所有量程下都具有恆定的輸入電阻。
精度模擬萬用表的精度低於DMM。這主要是由於指標讀數錯誤和視差誤差。數字萬用表是最精確的測量儀器。
量程設定在模擬萬用表中，提供一個旋轉旋鈕來選擇量程。現代數字萬用表具有自動量程功能。
反向極性指示在模擬萬用表中，指標向左偏轉表示反向極性。數字萬用表顯示負號值以指示反向極性。
電源需求在模擬萬用表中，電壓和電流測量不需要電源，但電阻測量需要電源。數字萬用表需要電源才能啟動並執行所有測量。
頻率範圍模擬萬用表允許的最大頻率範圍較低。數字萬用表允許的最大頻率範圍相對較高。
噪聲敏感性模擬萬用表對電噪聲不太敏感。數字萬用表對電噪聲更敏感。
物理尺寸模擬萬用表尺寸較大。數字萬用表的物理尺寸相對較小。
成本模擬萬用表的成本較低。數字萬用表的成本高於模擬萬用表。
應用模擬萬用表用於測量基本的電量，例如電壓、電流和電阻。數字萬用表廣泛用於測量大量的電量，如電壓、電流、電阻、電容、電感、阻抗等，也用於測試二極體、電晶體、電容器等。

結論

從以上討論中，我們可以得出結論，萬用表是一種測量裝置，它可以單獨執行安培表、伏特表、歐姆表等的操作。由於這一優勢，模擬和數字萬用表被工業專業人員廣泛用於測試電路和測量電量。
