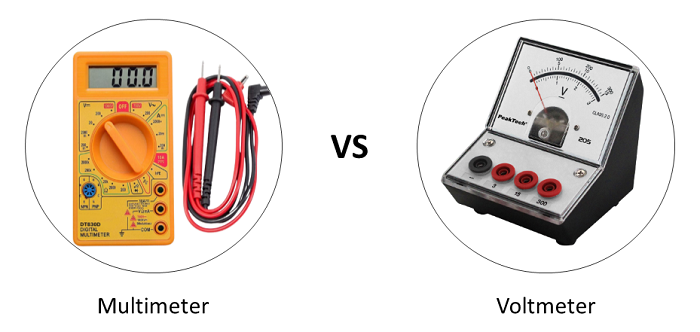

萬用表和電壓表的區別

萬用表和電壓表都是手持式測量儀器。當只需要測量電壓時，使用電壓表。相比之下，萬用表可以用來測量多種電氣量，例如電流、電壓、電阻等。

閱讀本文，瞭解萬用表和電壓表的特性以及它們之間的區別。

什麼是萬用表？

萬用表顧名思義，是將多種測量儀器組合在一個單元中。它可以測量多種電氣量，例如電流、電壓、電阻等。萬用表的擴充套件版本還可以測量其他電氣特性，如電晶體增益、二極體正向電壓、電容等。

典型的萬用表可以檢測電路故障，並以標準單位給出電氣引數的值。

基本的萬用表是由直流電壓表、交流電壓表、直流電流表、交流電流表和歐姆表組合而成。萬用表是重要的測量儀器之一，電工人員常用它來排除電器、電機、電路等故障。

萬用表的型別

根據設計、測量和顯示方法，萬用表可分為兩種型別：

  • 模擬萬用表
  • 數字萬用表

模擬萬用表是一種基於動圈式儀表的萬用表。它由一個模擬形式的顯示器組成，使用指標的偏轉來指示測量的水平。模擬萬用表主要用於測量電壓、電流、電阻、頻率和功率等電氣量。

數字萬用表 (DMM)是一種測量裝置，也可用於測量電壓、電流和電阻等電氣量。在數字萬用表中，測得量的值顯示在數字螢幕上。

什麼是電壓表？

用於測量電路中兩點之間電壓（或電位差）的電測量儀器稱為電壓表。它也稱為電壓計。

為了測量裝置兩端的電壓，電壓表與裝置並聯連線。它被並聯連線，以便在裝置和電壓表上都產生相同的電壓降。

電壓表具有非常高的內阻，因此沒有電流流過電壓表，這使得電壓表能夠記錄正確的電壓讀數。

電壓表的型別

根據測量和顯示方法，電壓表分為兩種型別：

  • 模擬電壓表
  • 數字電壓表

模擬電壓表是一種透過在刻度尺上偏轉指標來提供讀數的電壓表。而數字電壓表 (DVM)則在七段顯示器上顯示測量讀數。

萬用表和電壓表的區別

下表突出顯示了萬用表和電壓表之間的主要區別：

引數萬用表電壓表
定義萬用表是一種多功能測量裝置，可以直接測量各種電氣量，如電壓、電流和電阻等。電壓表是一種電測量儀器，只能測量電路中兩點之間的電壓（或電位差）。
功能萬用表將電壓表、電流表和歐姆表等多種儀表的功能組合在一個單元中。電壓表的功能只是測量電路中兩點之間的電壓。
電路連線萬用表在電路中的連線取決於要測量的量。例如，要測量電壓，它與裝置並聯連線；要測量電路電流，則串聯連線。電壓表始終與要測量其電壓的裝置並聯連線。
內部電阻萬用表的內阻是可變的，取決於儀表的功能。電壓表具有高內阻，因此沒有電流流過它。
交流和直流測量單個萬用表可用於測量交流和直流量。對於交流和直流電壓測量，需要單獨的電壓表。
結構由於萬用表將多種功能組合在一個單元中，因此其結構比較複雜。電壓表只有一個用於測量電壓的電路，因此其結構相對簡單。
需要電源供電萬用表（數字萬用表）需要電源才能工作。電壓表不需要裝置電源即可工作。
尺寸萬用表的尺寸相對較大。電壓表的尺寸較小。
多功能性萬用表是一種多功能儀器，因為它可以用來測量各種電氣特性。它不是一種多功能儀器，因為它只能測量兩點之間的電位差。
刻度萬用表的刻度標定用於測量各種電氣量，如安培、伏特、歐姆等。電壓表的刻度標定用於測量以伏特、千伏等為單位的電壓。
成本萬用表相對昂貴，因為它提供了廣泛的功能。電壓表比萬用表便宜，因為它僅限於測量電壓。
替換萬用表可以用作電壓表。電壓表不能替代萬用表。
二極體和電晶體的測試萬用表可用於測試二極體和電晶體。電壓表不能用於測試二極體和電晶體。
應用萬用表用於測量電壓、電流、電阻、電容、連續性、二極體正向電壓等。電壓表僅用於測量電路中的電壓。因此，其應用領域相對較少。

結論

總之，萬用表和電壓表之間的區別非常簡單。如果我們需要在電路中僅測量電壓，則使用電壓表；但是，如果我們需要測量電流、電阻等其他特性以及電壓，則需要使用萬用表。
